立式圆柱薄板自动卷边加工设备结构

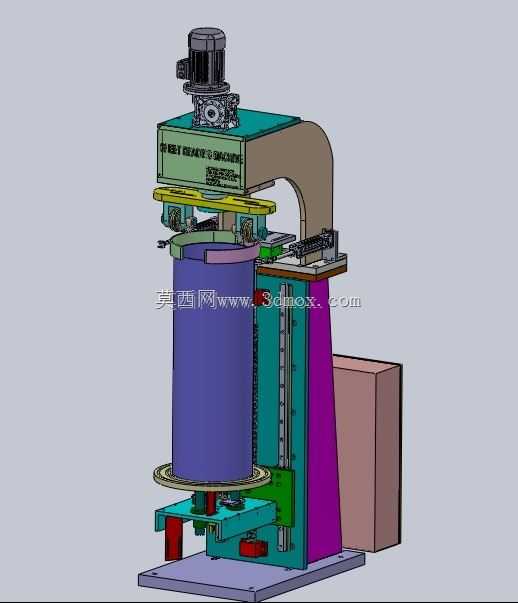

　　这款立式薄板卷边设备主要面向薄壁金属筒体类工件的端边卷制加工场景，在五金制品、小型压力容器、包装金属桶、通风管道配件的生产环节中，这类设备承担着筒体端部翻边、卷圆弧边的成型工序，替代传统手工敲制或简易胎具压边的作业模式，能有效保证卷边部位的圆度、一致性，降低薄壁件加工过程中的变形概率。从结构布局来看，设备采用C型开式机架设计，上部集成驱动减速单元，为卷边作业提供稳定的低转速大扭矩输出，动力输出端连接可调整的卷边滚轮组件，滚轮的进给行程、压合角度可根据不同板厚、卷边半径需求做参数调整，适配0.5-3mm厚度的低碳钢、不锈钢、铝合金薄板的卷边作业。设备中部设置立式工件定位工位，底部配置可旋转的承托工作台，

　　工作台带有中心定位柱与周向可调的靠模夹具，装夹工件时可根据筒体直径调整夹具位置，保证工件旋转过程中与上部卷边滚轮的同轴度，避免卷边出现深浅不一、局部褶皱的缺陷。机架侧部集成了滚轮进给的导向导轨与驱动组件，进给方向沿工件径向做直线运动，导轨采用线性导向结构，进给过程无卡顿，压合力度可通过调节机构做线性调整，避免压力过大导致薄板出现压痕、裂边问题。设备下部的机架腔体预留了电气控制元件、动力传输组件的安装空间，整体安装 footprint 控制在1.2米×1米范围内，高度约2.1米，不需要做特殊的地基处理，常规车间硬化地面即可放置安装，外接三相工业电源即可投入使用，适合中小型钣金加工车间、金属制品厂的小批量多规格筒体卷边作业。

　　设计过程中重点考虑了薄壁件加工的防变形需求，卷边滚轮采用圆弧过渡的型面设计，与工件接触部位做抛光处理，避免卷边过程中刮伤工件表面；旋转工作台的转速做了多档位适配，针对不同材质、板厚的工件可匹配对应的线速度，比如加工不锈钢薄板时采用较低转速，避免加工硬化导致的边部开裂，加工低碳钢件时可适当提高转速提升加工效率。设备的操作位设置在机架正面，工件装夹、参数调整、启停操作都可在正面完成，作业过程中操作人员可直观观察卷边成型状态，及时调整进给量，设备的运动部件都设置了对应的安全防护结构，避免作业过程中出现机械伤害风险。
