铣床尾座总成结构三维设计

项目分类:机床 发布时间:2022-03-28 ID:599038

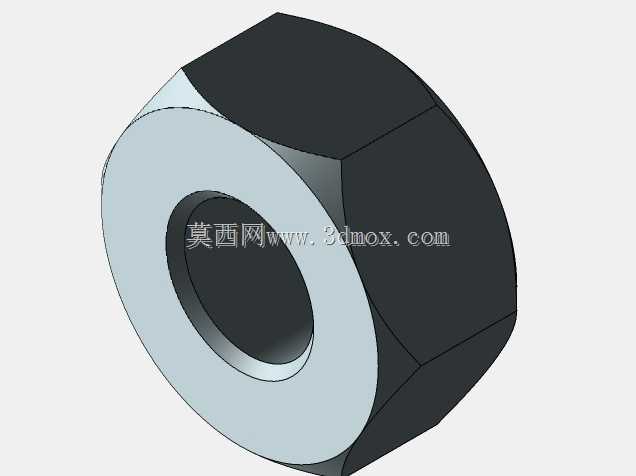

  • 铣床尾座总成结构三维设计

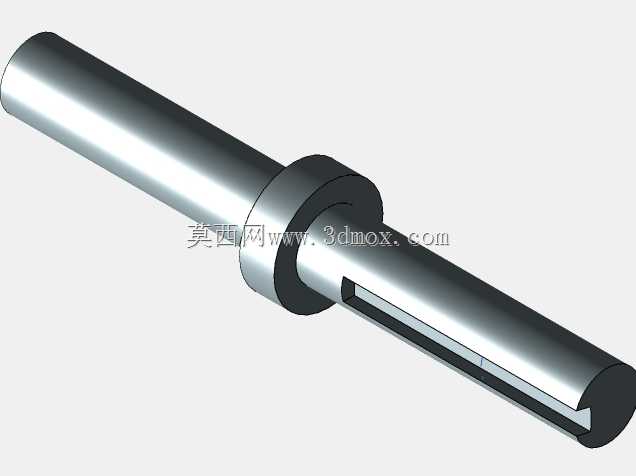

  • 铣床尾座总成结构三维设计

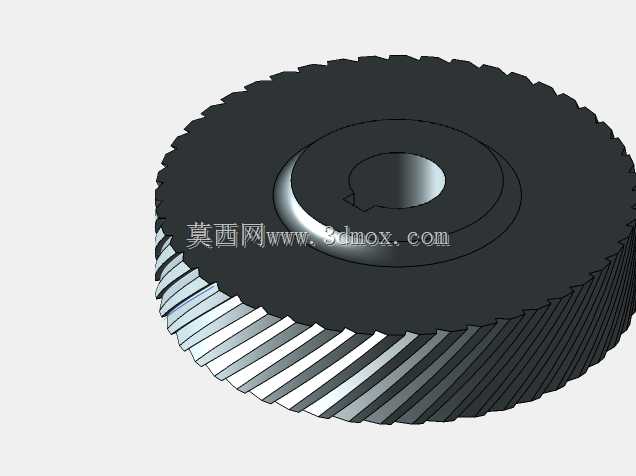

  • 铣床尾座总成结构三维设计
  • 铣床尾座总成结构三维设计
  • 铣床尾座总成结构三维设计
  • 铣床尾座总成结构三维设计
  • 铣床尾座总成结构三维设计

  在常规铣削加工场景中,尾座是卧式铣床、万能工具铣床等设备上承担工件顶紧、细长轴类零件辅助支撑的核心配套部件,尤其在加工长径比超过10的轴类、杆类工件时,尾座提供的轴向顶紧力可抵消铣削过程中径向切削力带来的工件挠曲变形,避免加工振纹、让刀甚至工件飞出的安全隐患。这款尾座总成的结构设计完全贴合普通铣床的工作台安装接口,主体采用一体式铸钢壳体结构,壳体上部设计有与床身导轨匹配的导向安装面,可沿铣床工作台T型槽方向滑动调整位置,适配不同长度规格的工件装夹需求。壳体内部集成了顶紧套筒的滑移腔道,套筒前端可安装标准莫氏锥度的顶尖、钻夹头或者铰刀辅具,侧面的锁紧螺钉可在套筒调整到合适伸出长度后完成径向锁止,避免加工过程中套筒移位。

  设计过程中优先考虑了部件的刚性冗余,壳体的弧形过渡结构并非单纯的造型处理,而是通过有限元应力分析后优化的受力结构,在顶紧力达到额定上限时,壳体安装面的变形量控制在0.02mm以内,完全满足普通铣削加工的精度保持要求。尾座底部的安装定位键槽与铣床工作台的标准T型槽尺寸匹配,安装时无需额外加工转接板,直接通过T型螺栓即可完成快速固定,尾座手轮的安装位置预留了足够的操作空间,操作人员站在铣床常规操作位即可完成顶紧力调整、套筒锁紧等操作,不会与铣床的主轴箱、工作台进给手柄产生运动干涉。从结构细节来看,壳体上的润滑油注油孔直接连通套筒滑移腔道,日常维护时可直接加注润滑油减少套筒与腔道的磨损,延长部件使用寿命;

  侧面的定位销孔用于尾座位置调整后的重复定位,批量加工同规格长轴工件时,一次定位后无需反复校准尾座同轴度,可有效缩减装夹辅助时间。这款尾座的整体外形轮廓充分考虑了铣床的加工行程边界,安装后不会占用过多工作台有效行程,在最大伸出长度状态下,顶尖的径向跳动量控制在0.01mm以内,可满足普通铣削、钻削、铰削工序的装夹精度要求,既可以作为新机床的配套部件设计参考,也可作为老旧铣床尾座损坏后的替换结构测绘依据,建模过程中所有配合面均按照实际加工公差要求预留了装配间隙,不存在过定义或者干涉的装配问题,可直接用于工程出图或者3D打印样件验证。
