带车轴三轮后悬架结构设计方案

项目分类:汽车 发布时间:2022-03-28 ID:598965
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案
  • 带车轴三轮后悬架结构设计方案

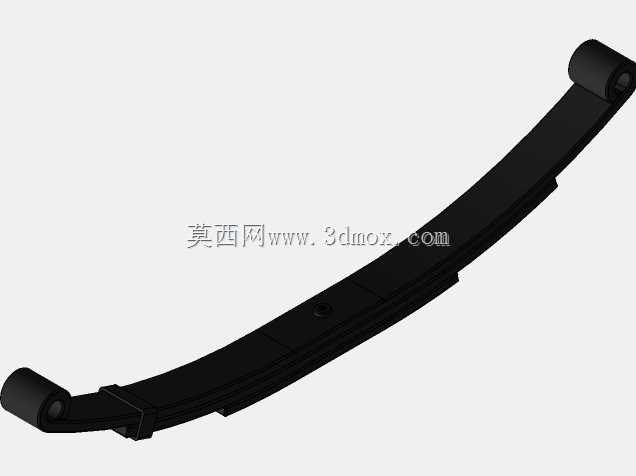

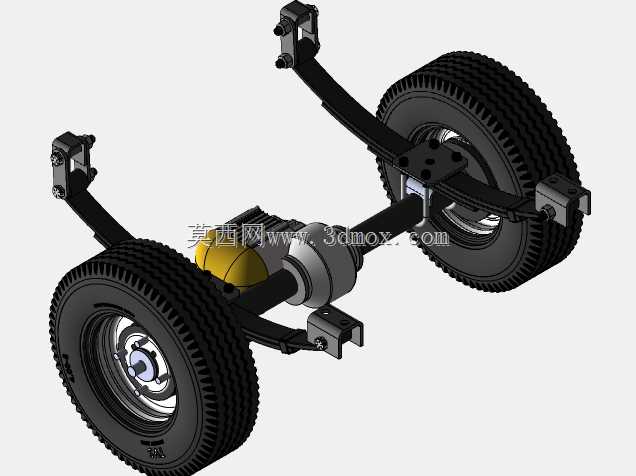

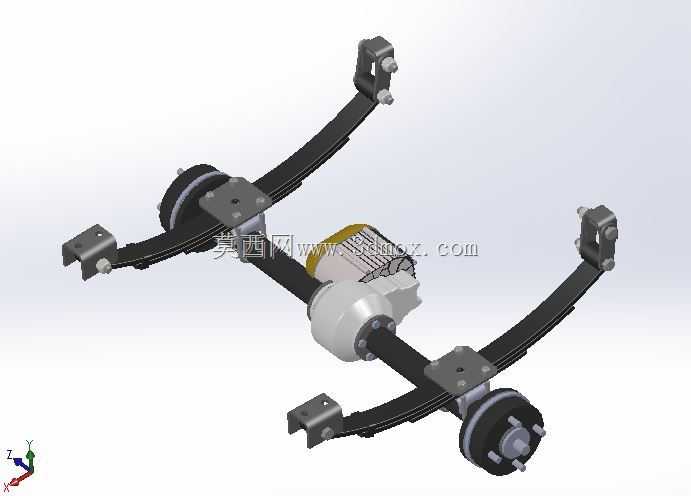

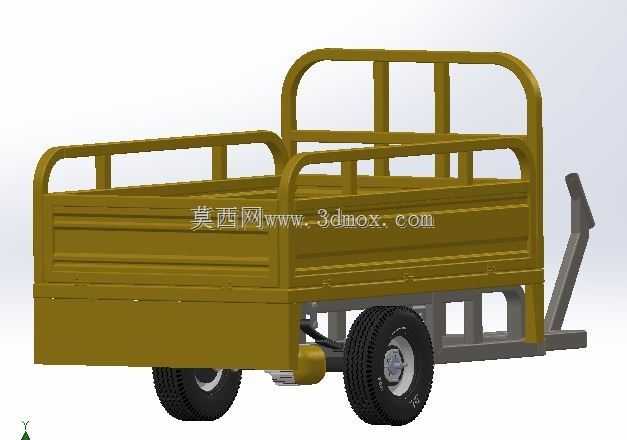

  这款三轮后悬架总成主要适配低速三轮载货、载客车型的后桥承载需求,在城乡短途配送、农用三轮运输场景中应用广泛,承担着承载车身载荷、传递动力输出、缓冲路面冲击的核心作用。整套结构采用非独立悬架设计思路,以整体式驱动桥壳为核心承载基体,两侧对称布置多片式钢板弹簧作为弹性元件,相比螺旋弹簧结构,钢板弹簧在三轮车型的重载工况下具备更强的抗冲击能力与载荷适应性,同时可兼起导向作用,省去了单独的导向杆件,简化了底盘布置空间,适配三轮车底盘紧凑的布局特点。

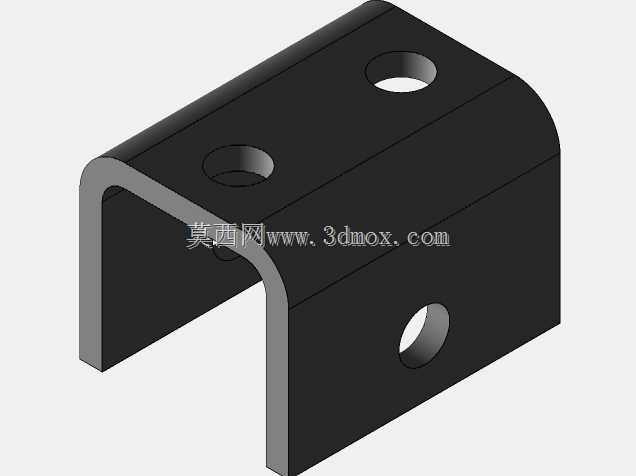

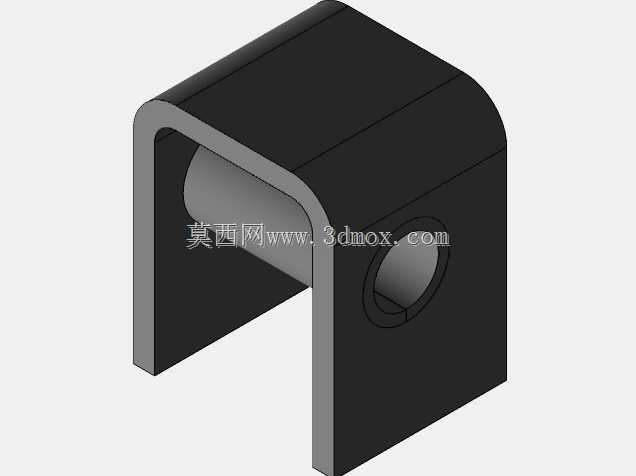

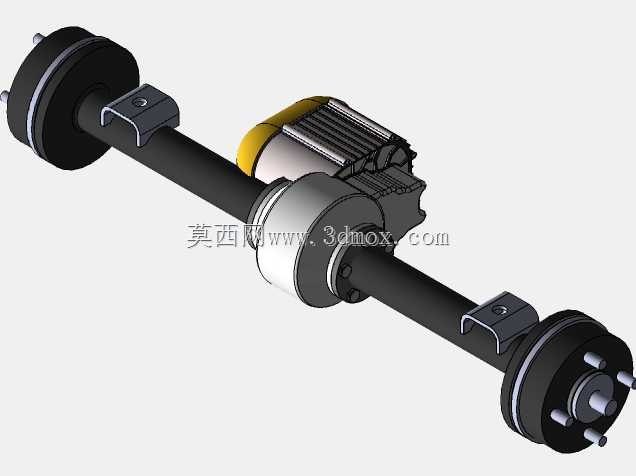

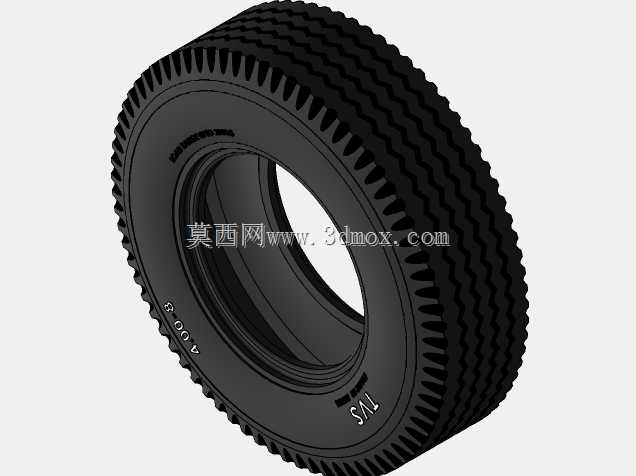

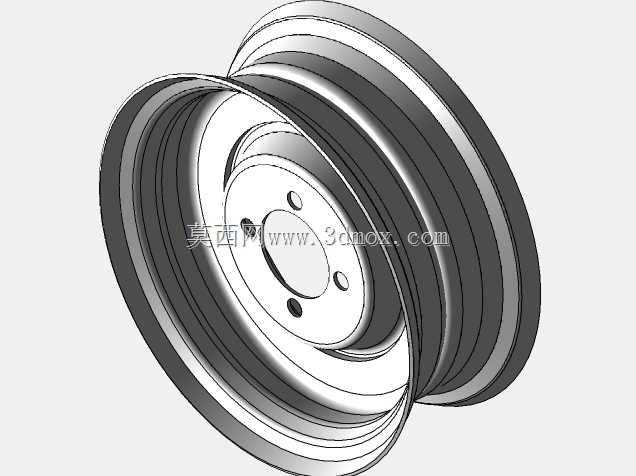

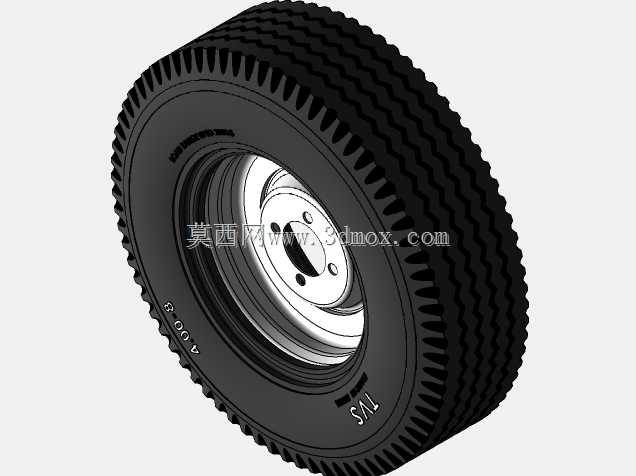

  设计过程中优先考虑了安装边界的通用性,钢板弹簧两端通过卷耳结构与车架吊耳铰接,吊耳安装孔位采用行业通用的三轮底盘安装间距,无需对原有车架进行大规模改型即可完成适配替换。桥壳中部集成差速器安装位,可匹配不同功率的后置驱动电机,动力经差速器分配后通过两侧半轴传递至轮毂端,轮毂处集成鼓式制动结构,制动鼓与轮毂采用螺栓刚性连接,制动时制动力矩可直接作用于车轮,满足低速三轮车型的制动性能要求。

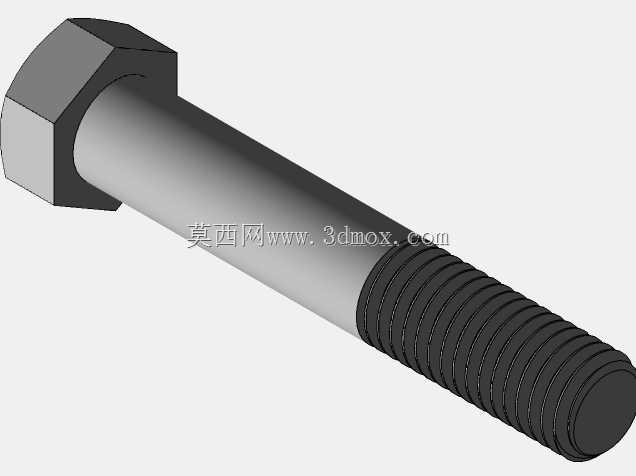

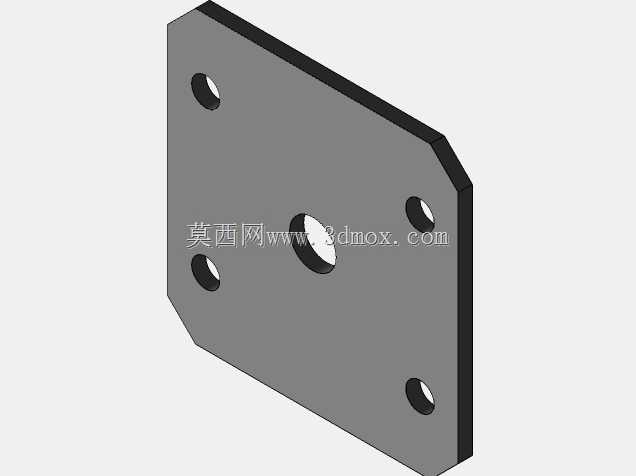

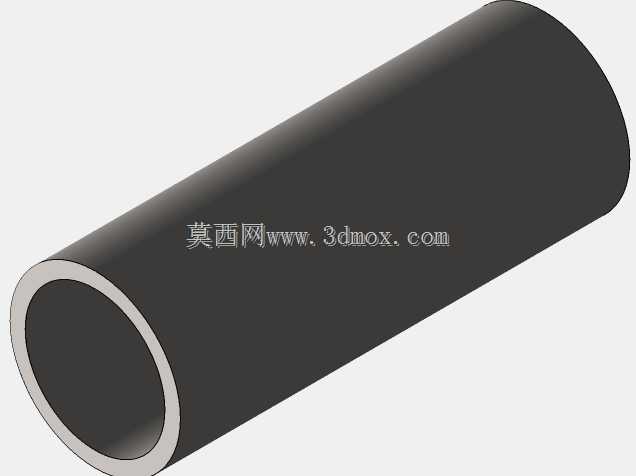

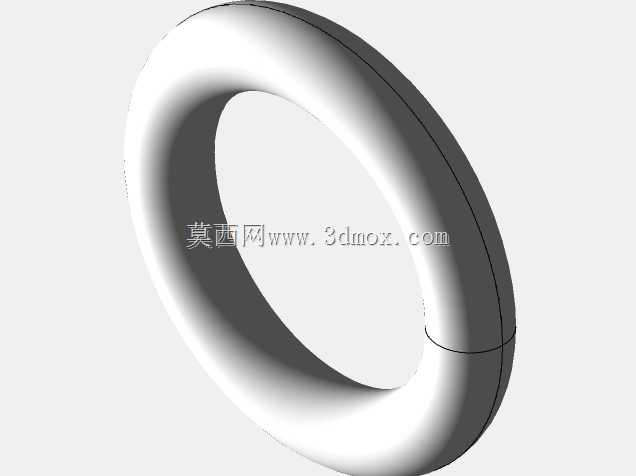

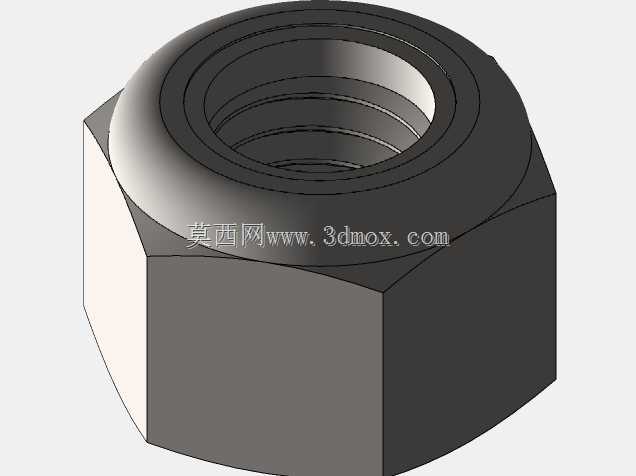

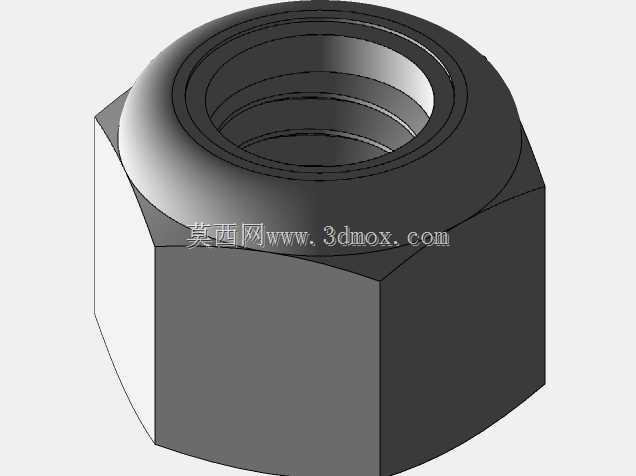

  从结构细节来看,钢板弹簧与桥壳的连接采用U型螺栓紧固结构,弹簧上下加装橡胶缓冲垫块,可过滤行驶过程中钢板弹簧与桥壳之间的刚性冲击,减少金属件的疲劳磨损。两侧钢板弹簧的弧高经过匹配调校,在额定载荷下可保持桥壳处于水平状态,避免出现单侧轮胎偏磨的问题。桥壳两端的轮毂轴承采用圆锥滚子轴承配对安装,可同时承受径向载荷与轴向冲击载荷,适配乡村非铺装路面的颠簸行驶工况。

  安装尺寸方面,整套悬架总成的宽度匹配常规三轮车型的后轮轮距要求,钢板弹簧的工作行程预留了足够的缓冲空间,在满载极限压缩状态下,弹簧与车架、轮胎与轮罩之间不会发生运动干涉。桥壳中部的差速器输入法兰位置经过优化,可适配不同角度的传动轴连接,降低动力传递过程中的万向节夹角,提升传动效率与使用寿命。整套结构的零部件多采用成熟的商用车底盘通用件,后期维护更换成本较低,适配三轮车用户的使用维护需求。
