汽车制动踏板总成结构设计三维数模

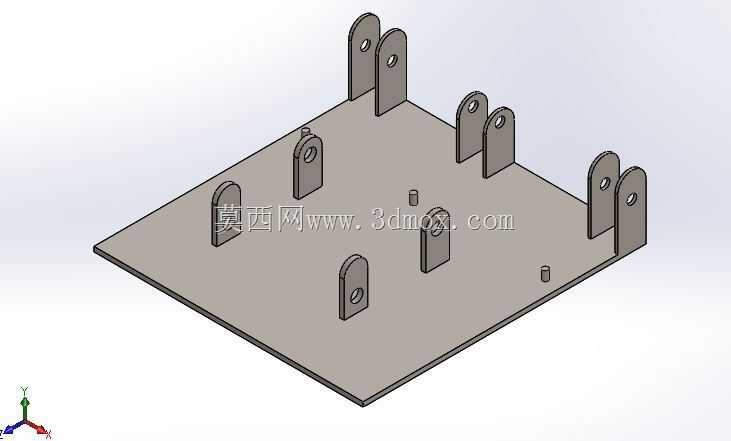

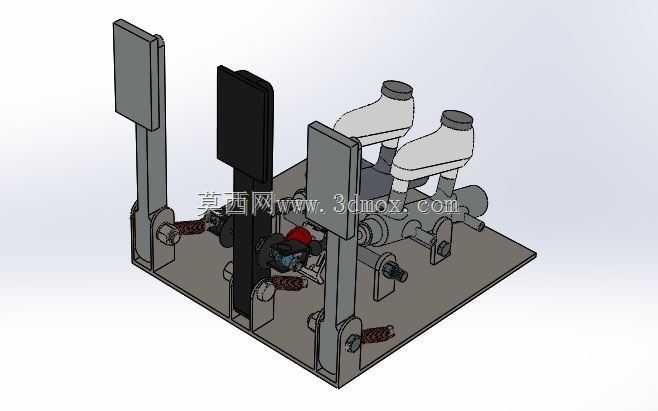

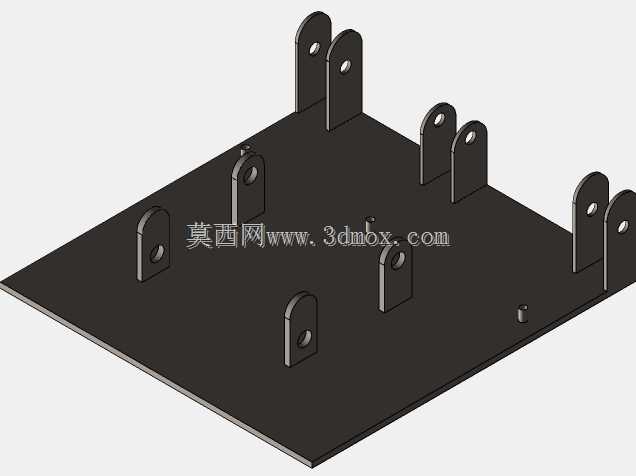

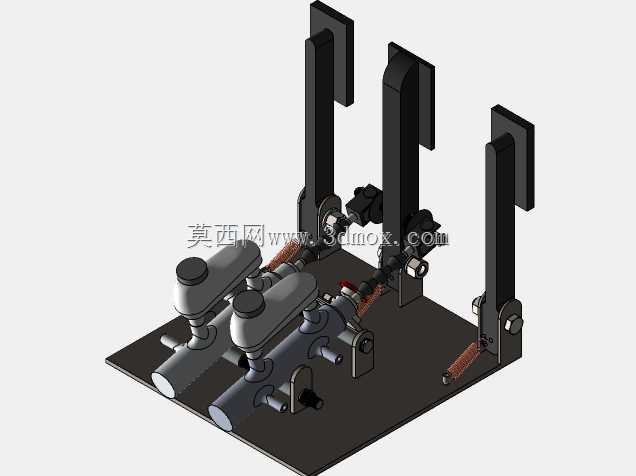

　　这套制动踏板总成结构，主要适配乘用车辆驾驶舱制动操控系统的装配需求，是整车制动执行链路里的核心人机交互部件，直接承接驾驶员脚部的制动输入动作，将踩踏力通过机械结构传递至液压制动主缸，最终实现车辆减速或驻车制动的功能触发。从结构布局来看，整套组件采用底板集成式安装设计，所有踏板转轴、复位弹簧、限位挡块、踏板臂结构都整合在一块平整的安装基板上，安装基板预留了对应车身前围板的固定孔位，安装边界可直接匹配多数紧凑型乘用车的驾驶舱下部空间，不需要额外做安装位的适配改造，能有效缩短整车底盘线控部件的装配周期。设计过程中对所有组件做了可制造性校验，每个结构件都重新调整了拔模角度、壁厚参数与装配公差，避免出现加工干涉、装配卡滞的问题，

　　踏板臂的受力位置做了局部加厚处理，复位弹簧的选型匹配了踩踏行程对应的回弹力矩，保证踩踏过程的力反馈线性均匀，不会出现踩踏中段虚位过大或者回位卡滞的情况。踏板表面设置了防滑摩擦面结构，对应驾驶员脚部的常规踩踏区域做了轮廓优化，贴合日常驾驶时的脚部放置角度，长时间踩踏也不会出现脚部滑脱的问题。整套结构的转轴部位都预留了衬套安装位，可根据实际使用需求选配自润滑衬套，降低长期使用过程中的结构磨损，延长部件的整体使用寿命。限位结构分别设置在踏板的最大踩踏行程位置与完全回位位置，硬限位采用金属块接触设计，避免长期踩踏冲击造成结构变形，保证踏板行程的一致性。在装配逻辑上，所有组件都采用模块化拆分设计，单个零件损坏时可单独拆卸更换，

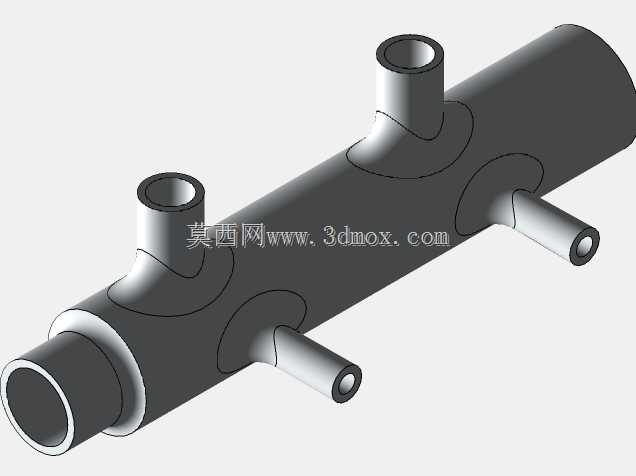

　　不需要拆解整个踏板总成，降低后期的维护成本。结构设计时也兼顾了周边部件的安装避让，预留了制动主缸推杆、传感器线束的布置空间，不会和驾驶舱内的转向柱、油门踏板、内饰护板产生装配干涉，可直接用于整车制动系统的台架测试、装配工艺验证以及结构教学演示场景，也能作为同类型踏板产品改型设计的结构参考，帮助设计人员快速完成结构方案的迭代验证，减少前期方案建模的重复工作量。
