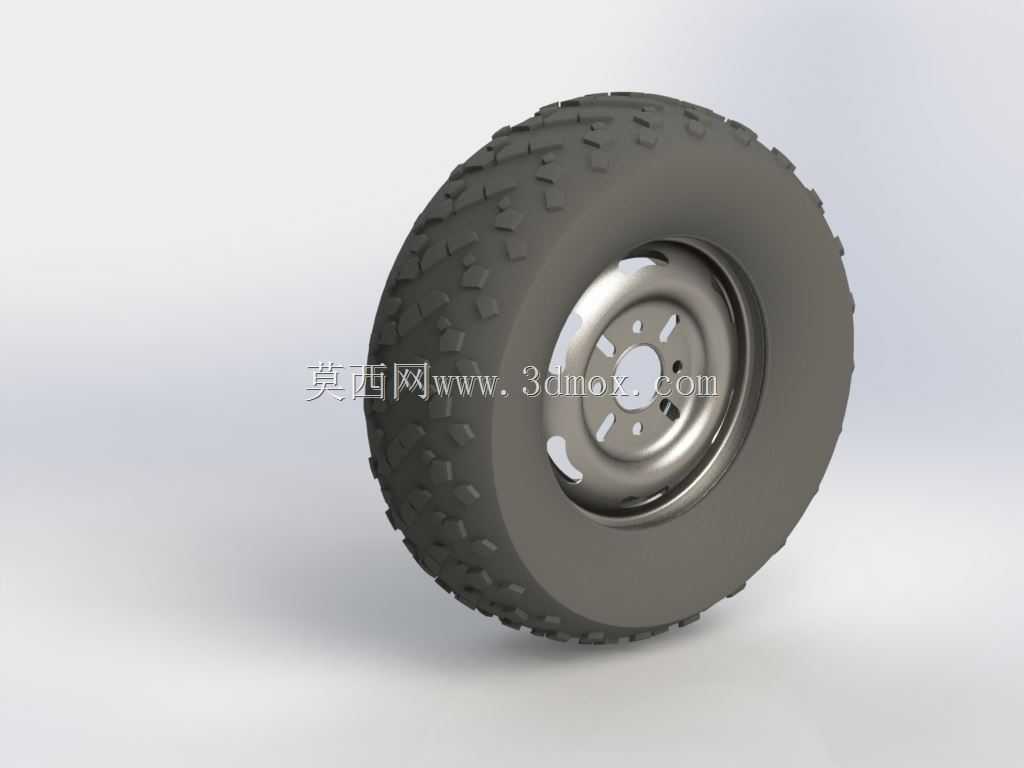

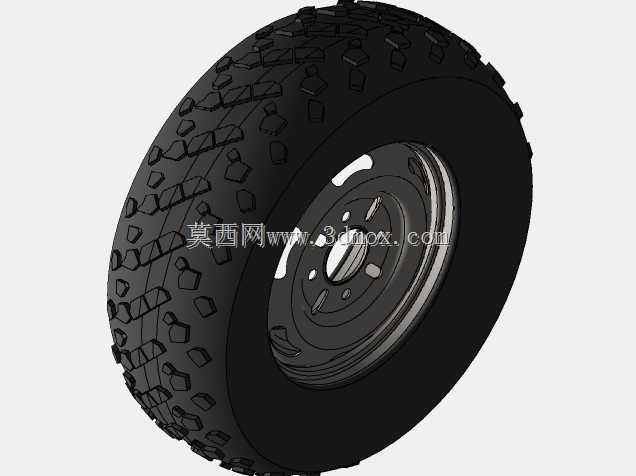

越野车用ATV轮胎带轮毂总成结构设计

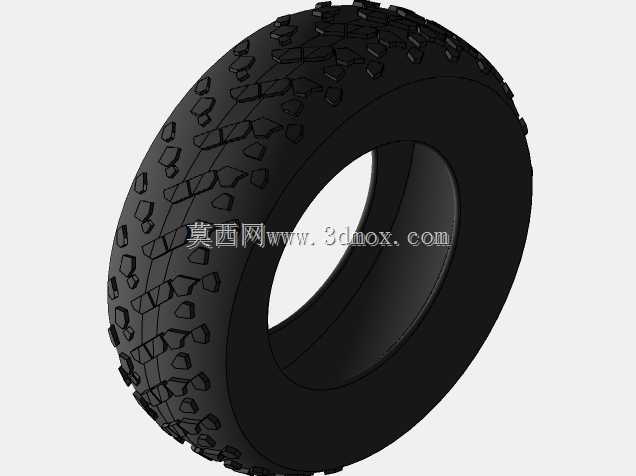

　　这款带钢制轮毂的轮胎总成，主要适配全地形越野车、小型 utility task vehicle 以及非道路作业的四轮摩托类设备，在非铺装路面、泥泞场地、沙地以及林间作业路径中承担行走承载功能，区别于普通公路乘用车辆轮胎，其胎面花纹块的排布深度、接地面积占比都针对低附着路面做了专项适配，能在松软路面通过花纹块嵌入介质获得足够抓地力，同时避免轮胎过度下陷增大行驶阻力。从结构设计逻辑来看，轮胎本体采用块状交错花纹布局，胎肩位置的花纹块做了延伸突出处理，在车辆侧倾过弯、跨越凸起障碍时，胎肩区域可以额外提供侧向抓附力，减少侧滑风险；胎体侧壁厚度比同尺寸公路轮胎厚30%左右，能够抵御林间碎石、枝桠的穿刺剐蹭，降低非道路场景下的爆胎概率。

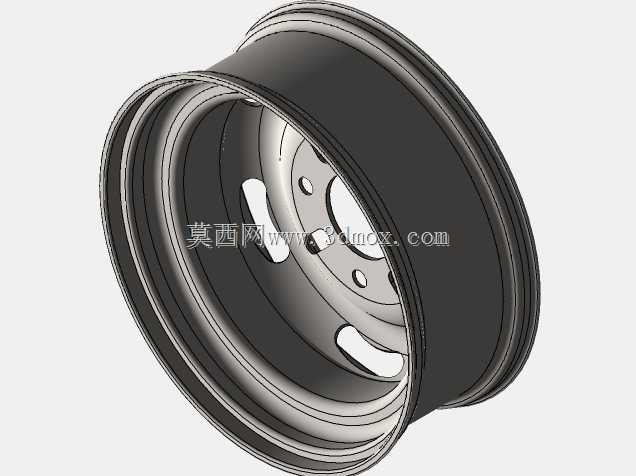

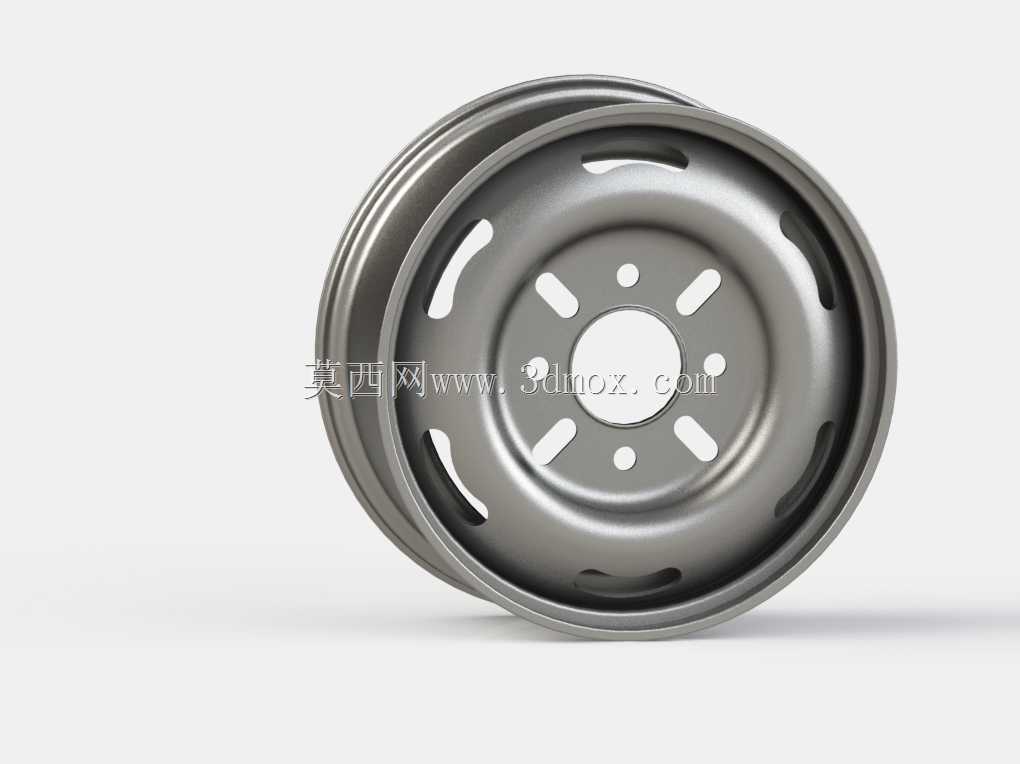

　　配套的钢制轮毂采用多安装孔位布局，中心定位孔与轮辐的连接区域做了圆弧过渡强化，避免应力集中导致的轮毂开裂，轮辋的止口尺寸严格匹配轮胎胎圈的配合公差，保证充气后轮胎与轮毂的同轴度，减少高速行驶时的径向跳动。从安装边界来看，这款轮胎的断面宽度适配12英寸轮辋，整体外径对应24英寸规格，安装时需要匹配对应孔距的轮毂固定法兰，转向节的安装空间需要预留足够的轮胎跳动间隙，避免悬架压缩到极限行程时轮胎与轮拱、悬架拉杆发生运动干涉。在实际选型匹配时，需要结合整车的满载轴荷核算轮胎的额定承载能力，这款轮胎的单轮承载能力可以覆盖轻型非道路作业车辆的后轴载荷需求，同时胎面的橡胶配方兼顾了耐磨性与低温韧性，在温差较大的户外作业环境下，

　　不会因为低温导致胎面过硬失去抓地力，也不会因为长时间在粗糙碎石路面行驶出现过快的花纹磨损。轮辐上的减重孔在保证结构强度的前提下，降低了轮毂的整体重量，减少非簧载质量，提升悬架的响应速度，改善非道路行驶时的车轮贴地性能；气门嘴的安装位置预留了足够的操作空间，日常充气、胎压检测时不需要额外拆卸周边附件，维护便利性较好。在三维建模过程中，胎面花纹的曲面做了连续过渡处理，没有尖锐的棱角结构，既符合实际轮胎的硫化成型工艺要求，也能在后续做整车运动仿真时，准确模拟轮胎与地面的接触应力分布，为整车悬架调校、离地间隙设定提供准确的数模参考。
