双方向可调式支撑作业基座结构

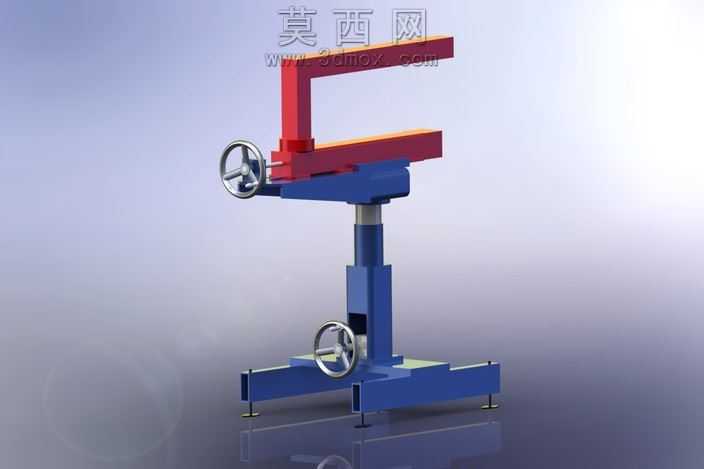

本作品为双方向可调式支撑作业基座，整体采用三维参数化建模方式完成，建模过程中严格遵循机械设计的公差配合规范，对各运动部件的装配间隙进行了合理预留，保证后续虚拟装配与实际加工的可行性。模型整体分为底部支撑单元、垂直升降调节单元、水平位移调节单元三个核心模块，底部采用四脚落地式支撑结构，每个支脚底部设置可调垫铁，用于适配不平整的安装地面，保证基座整体的水平度与稳定性。垂直升降单元采用立柱式导向结构，搭配梯形丝杠传动机构，侧面设置手轮操作部件，通过转动手轮即可带动上部承载平台完成垂直方向的高度调整，丝杠传动具备自锁特性，调整到位后无需额外锁止机构即可保持固定高度，适配不同高度的作业需求。水平调节单元设置在垂直升降单元的顶部，采用滑台导向结构，同样搭配手轮驱动的丝杠传动机构，可带动上部的承载托架完成水平方向的位置调整，托架采用L型悬臂结构，可适配不同尺寸的工件装夹或承载需求。材质渲染方面，对结构件分别赋予了不同的金属材质，底部支撑与垂直立柱采用深蓝色喷塑金属材质，调节滑台与悬臂托架采用红色烤漆金属材质，手轮采用镀铬亮面金属材质，丝杠与导向轴采用抛光不锈钢材质，通过渲染器的光影调整，清晰呈现出各部件的结构边界与材质质感，同时对运动部件的传动路径做了可视化的结构表达，能够直观展示两个方向调节的运动逻辑。设计思路上优先考虑手动操作的便捷性与结构的可靠性，摒弃了复杂的电控驱动方案，采用纯机械传动结构，降低了设备的制造成本与维护难度，可广泛应用于车间小件加工、工件检测、工装定位等场景，能够根据实际作业需求灵活调整承载位置与高度，减少工装更换的频次，提升作业效率。建模过程中对所有标准件都采用了参数化调用，手轮、丝杠、垫铁等部件均可根据实际负载需求调整尺寸参数，具备较强的改型适配能力，整体结构无冗余设计，各部件受力路径清晰，垂直方向载荷通过立柱直接传递到底部支脚，水平方向载荷通过滑台导向结构均匀分散，保证了基座整体的承载刚度与调节精度。
