可水平垂直调节的支撑基座结构设计

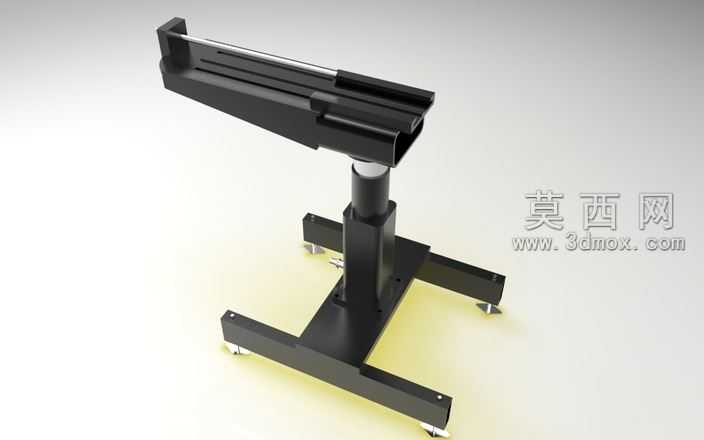

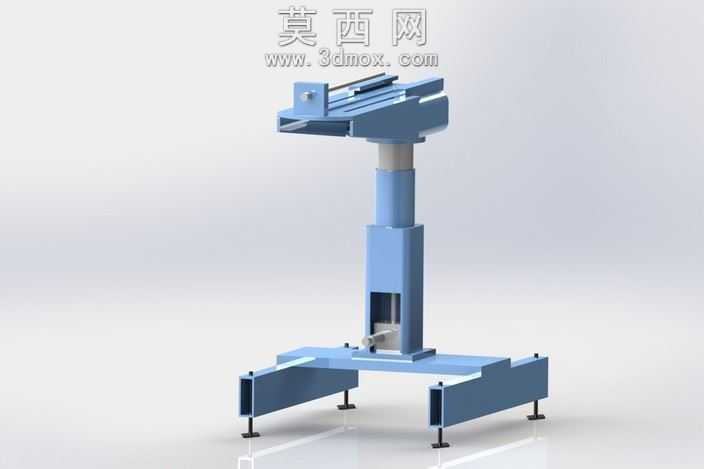

该可调支撑基座采用三维参数化建模方式完成整体设计，建模过程中优先对核心功能结构进行特征拆解，将整体划分为底部支撑框架、垂直升降立柱、顶部承载平台三大模块，分别完成各模块的草图绘制、特征拉伸与装配约束，确保各部件间的运动配合关系符合实际调节逻辑。底部支撑框架采用十字交叉的槽型钢结构设计，四个支脚末端配置可调式支撑脚杯，建模时对脚杯的螺纹调节结构做了细节还原，可实现小范围的水平度微调，抵消安装地面的不平整误差，同时槽型结构预留了安装固定孔位，方便基座与地面或其他设备底座进行锁附固定。垂直升降部分采用套筒式伸缩结构，内部配置丝杆传动组件，建模时还原了丝杆与螺母座的配合关系，侧面预留的调节手轮安装位可通过手动驱动实现立柱的垂直升降，升降行程范围内可任意位置锁止，满足不同高度的承载需求，套筒的导向面做了公差配合的参数化设置，确保升降过程顺滑无卡滞。顶部承载平台采用带定位槽的平板结构，平台表面的导向槽可适配不同规格的被承载设备，方便设备安装时的快速定位，平台与升降立柱的连接法兰做了加强筋结构设计，提升整体承载的刚性，避免重载情况下出现结构变形。材质渲染方面，主体金属结构采用哑光工业蓝的金属漆材质，还原钢制构件表面喷塑的真实质感，手轮、脚杯等操作部件采用亮面金属材质区分，传动丝杆部分做了抛光金属的材质表现，整体渲染效果还原了工业工装设备的真实外观，结构设计上兼顾了调节便利性与结构稳定性，可作为通用工装支撑部件适配多种工业场景的安装承载需求，各部件的建模均遵循机械设计的加工工艺要求，所有特征均可直接对接生产加工环节的图纸输出。
