高精度数显游标卡尺三维建模作品

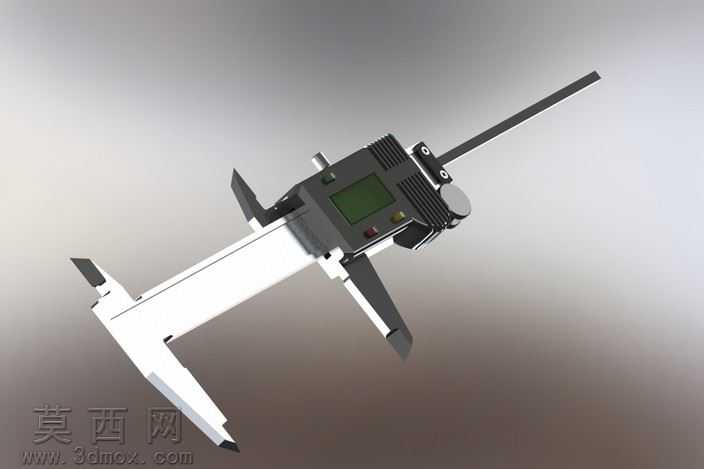

本作品为高精度数显游标卡尺的三维数字模型，建模过程严格遵循实物测绘的尺寸参数，还原了数显卡尺的完整结构与功能细节。建模阶段采用自底向上的设计思路，首先拆分卡尺的核心功能部件：主尺尺身、数显模块壳体、活动量爪、固定量爪、深度测量杆、锁紧装置、滚轮滑动结构，针对每个部件单独绘制草图后通过拉伸、切除、扫描等特征命令完成基础造型，所有配合尺寸均预留合理的装配公差，确保虚拟装配时各部件可实现真实的滑动、锁紧动作逻辑。材质渲染阶段针对不同部件匹配对应材质属性：主尺尺身采用哑光不锈钢材质，调整金属粗糙度与反射参数还原量具表面的磨砂金属质感，避免过度反光影响结构展示；数显模块外壳采用黑色硬质工程塑料材质，添加细微的颗粒纹理模拟注塑件的表面质感，显示屏区域采用半透明深色玻璃材质，模拟液晶屏幕的哑光显示效果；功能按键采用软质橡胶材质，添加轻微的凹凸纹理还原按键的触感细节；量爪测量端面单独设置高抛光金属材质，还原测量面的高精度加工质感。结构设计上完整还原了数显卡尺的功能逻辑：主尺表面的刻度纹理通过包覆特征实现，刻度线的间距、粗细严格参照实物标准；数显模块与滑动座的连接结构、锁紧螺钉的螺纹细节、深度测量杆与滑动座的联动结构均做了精细化还原，没有省略关键的装配细节；滑动滚轮的防滑纹理、电池仓的卡扣结构也做了对应建模，保证模型的结构完整性。渲染阶段采用柔和的影棚布光，主光源从侧上方打亮模型主体，搭配补光消除结构死角的暗部阴影，背景采用渐变灰色突出金属与塑料部件的材质对比，最终渲染图清晰展现卡尺的整体造型与各部件的衔接关系，可作为五金量具产品展示、机械教学演示、装配动画制作的数字素材使用，模型的结构比例准确，细节还原度高，能够直观体现数显游标卡尺的工业设计特点与精密量具的结构特征。
