工业电气动力控制台壳体结构设计

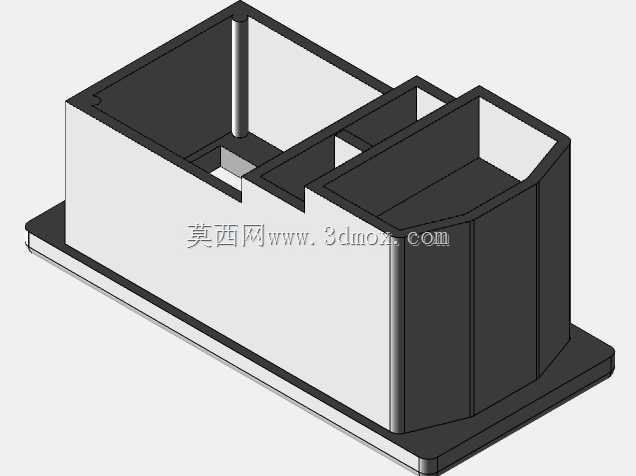

　　这款动力控制台壳体主要面向中小型工业设备的就近动力管控场景，常见于生产线工位旁、小型设备机组侧边、实验室测试台区域，用来承载电源通断模块、小型控制继电器、接线端子排这类核心电控元件，替代传统零散的明装接线盒，让现场动力管控的布线更规整，操作防护更到位。从结构设计来看，整体采用带底座的分体式承托结构，底部延伸出的安装法兰边预留了固定孔位，安装时可以直接通过膨胀螺栓或者机牙螺丝固定在墙面、设备机架立面或者操作台支架上，安装边界的适配性较强，不需要额外定制转接支架。壳体内部做了分仓隔断设计，将强电进线区、元件安装区、出线区分隔开，避免强电走线与控制信号走线交叉干扰，同时隔断结构也能提升壳体整体的抗形变能力，

　　即便采用常规厚度的工程塑料或者薄钢板加工，也能满足日常使用的结构强度要求，不会因为轻微磕碰出现侧壁凹陷变形的问题。壳体前部的操作面做了斜切过渡处理，相比垂直立面的柜体，操作人员站在工位旁不需要过度俯身或者抬手就能操作面板上的按钮、查看指示灯状态，符合现场操作的人机工程要求，长时间操作也不容易产生肢体疲劳。内部的立柱结构是用来固定内部安装导轨的，标准DIN导轨可以直接卡在预设的卡位上，不需要额外打孔固定，元件安装的效率更高，后期维护更换元件时也能快速拆装。侧壁的加强筋沿着仓室边缘分布，既可以提升壳体的抗扭强度，也能作为走线的辅助卡位，让内部线束沿着筋位排布，用扎带固定后不会出现线束散乱、触碰元件引脚的问题。在实际应用中，

　　这类控制台壳体可以根据使用场景选择阻燃ABS工程塑料或者冷轧钢板喷塑的加工材质，普通轻工业场景用塑料材质就能满足绝缘、轻量化的要求，有防砸、防电磁干扰需求的车间场景则可以选用金属材质，内部预留的接地柱位置可以直接连接保护地线，满足电气安全规范要求。壳体的仓室深度经过适配，既可以容纳小型断路器、开关电源这类常规厚度的元件，也不会因为深度过大造成安装空间浪费，外露的安装边做了圆角过渡，安装和维护时不会划伤操作人员的手部，细节处理符合工业电控设备的安全设计要求。
