扭矩检测用方端连接转子扭矩管结构

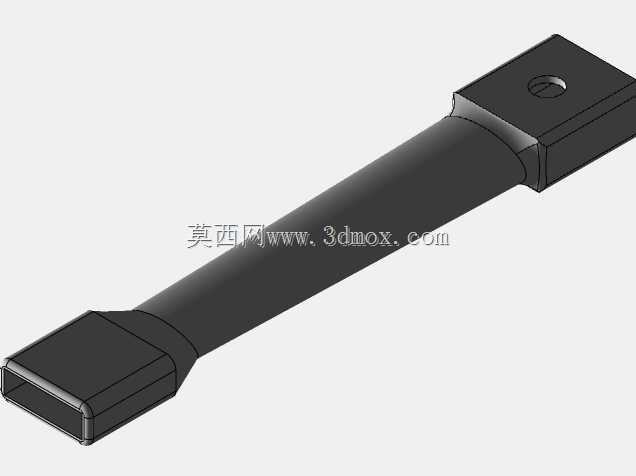

　　在扭矩参数检测的传感单元结构中，这类带双端方接结构的扭矩管是应变式扭矩传感的核心受力载体，日常多配套在旋转轴系的扭矩在线监测场景里，覆盖试验台架动力输出校验、工业传动系统负载监控、电动执行器输出扭矩校准这类实际工况，承担着传递旋转扭矩同时将扭转变形量精准传递给应变采集单元的作用，和普通实心传力轴不同，这类扭矩管的结构设计需要兼顾传力刚性和扭转变形的线性度，避免应力集中导致的形变迟滞影响检测精度。从结构设计逻辑来看，主体采用变径长管形态，中段为等径直管段，是粘贴应变片的核心区域，该段的壁厚经过核算，保证在额定扭矩载荷下产生的微变形量处于应变片的最佳线性采集区间，同时不会因为壁厚过薄导致结构抗扭冗余不足，

　　或是壁厚过大造成变形量过小降低检测分辨率。两端的过渡段做了平缓的锥度过渡，没有直角突变结构，从根源上降低轴系旋转时的应力集中系数，避免长期交变载荷下出现疲劳裂纹。两端的连接端采用方形嵌套结构，其中一端为带通孔的方块端，通孔用于穿设定位销，和动力输入侧的对接件形成周向固定，防止旋转传动时出现打滑；另一端为带内凹方腔的套接端，能够直接套在待测输出轴的方头上，无需额外的键连接结构，既缩减了轴向安装尺寸，也消除了键连接带来的传动间隙，保证扭矩传递的同步性。从安装边界来看，这类扭矩管的轴向总长适配常规紧凑型扭矩传感器的安装腔尺寸，中段直管段的外径和传感器内部的支撑轴承内圈尺寸匹配，安装时可以直接穿入轴承内圈形成径向支撑，

　　两端方接结构的对边尺寸和对接件的公差带按过渡配合设计，既保证装配时的顺畅度，也避免配合间隙带来的传动回差。实际应用中，这类结构的扭矩管相比实心传力轴，自身转动惯量更低，不会给被测轴系增加过多的额外负载，尤其适合小量程扭矩检测场景，不会因为自身惯量影响动态扭矩的检测结果。设计时还需要考虑材料的弹性滞后特性，一般选用调质处理的合金结构钢，保证长期受扭后形变恢复的一致性，表面做发黑处理提升防锈能力，适应工业现场的复杂使用环境，两端的连接端面和中段管体的同轴度公差控制在较高精度等级，避免高速旋转时出现偏心振动，影响检测数据的稳定性。
