微型履带行走底盘结构设计

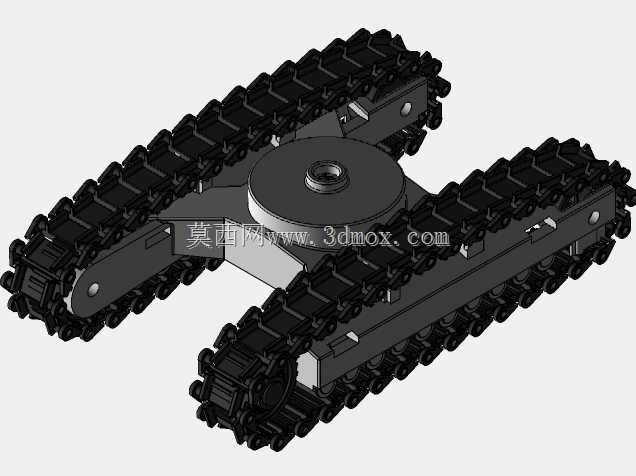

　　这套履带行走结构属于微型油轮设备的配套行走单元，核心应用场景集中在小型特种作业载具、微型巡检设备、狭小空间作业移动平台领域，适配对地面通过性有要求、轮式结构无法适应复杂非铺装路面的小型移动设备。从结构设计逻辑来看，整体采用对称式双履带布局，中间设置回转连接基座，可直接对接上部作业舱体，既能够保证行走过程的接地比压均匀分布，也为上部功能模块的转动、姿态调整预留了充足的安装接口。

　　功能特性层面，履带采用单节铰接式链轨结构，每节履带板都设置有啮合齿槽，与两端的驱动轮、导向轮精准啮合，避免行走过程中出现跳齿、脱轨问题；两侧履带的张紧结构集成在侧架内部，无需额外外置张紧部件，既压缩了整体结构的横向尺寸，也能在长期使用后通过调节结构补偿履带的磨损伸长量，维持传动精度。中间的回转基座采用中心孔式安装设计，中心的螺纹孔可用于走管布线或者穿装回转轴，基座平面加工有定位止口，能够保证上部舱体安装后的同轴度，避免行走转向过程中出现偏载卡顿。

　　从安装边界与尺寸适配角度来说，整体结构的横向宽度控制在小型载具的常规尺寸区间内，履带的接地长度经过优化，在保证足够抓地力的同时，将转弯半径压缩到最小，适配狭小空间内的转向移动需求；侧架采用钣金折弯与机加工件组合的结构形式，既保证了支撑强度，也控制了整体自重，不会给微型动力单元造成过大的负载压力。设计过程中充分考虑了零部件的通用性，履带链节、轮体、连接销轴都采用标准化的尺寸设计，后期维护更换无需定制特殊配件，能够有效降低设备的全生命周期使用成本。

　　实际应用中，这套行走结构可适配低速大扭矩的微型驱动单元，两侧履带可独立驱动实现差速转向，无需额外设置转向机构，进一步简化了整体传动链路；履带板的接触面做了防滑结构处理，在硬质光滑地面、松软泥土地面都能保持足够的附着力，不会出现打滑空转的问题，能够满足微型油轮在作业区域内的移动、停靠、位置调整等全流程动作需求，结构的冗余强度也能支撑上部搭载小型作业模块时的负载要求，不会出现结构变形、履带脱开等故障问题。
