传感器配套长条形连接扭矩管件结构

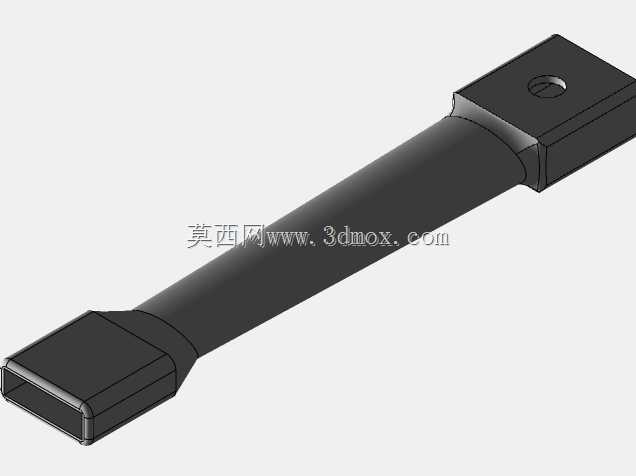

　　这类长条形扭矩连接管件，主要配套扭矩类传感检测单元使用，常见于工业测试台架、小型动力传输链路的扭矩信号采集场景中，作为传感单元与被测构件之间的力传递载体，既要保证扭矩传递过程中无额外形变损耗干扰检测精度，也要兼顾安装空间的适配性，避免与周边走线、固定结构产生干涉。从结构设计来看，管件主体采用变截面长杆构型，中段为等截面矩形杆身，相比圆杆结构在同等截面重量下具备更好的抗扭截面系数，同时杆身侧面可直接适配贴片式应变元件的布设需求，无需额外加工平面，减少二次加工带来的应力集中问题。两端的连接端头采用差异化构型设计，一端为带安装孔的方块式接头，孔位可穿设锁紧销钉，与传感器端的输出轴形成刚性销接，保证周向无相对滑动，

　　避免扭矩传递过程中出现回程间隙影响检测响应速度；另一端为开口式套接端头，可直接套入被测转轴的对接端，侧壁预留的压装间隙能够适配一定范围内的轴径公差，降低对接时的装配精度要求，同时套接深度经过核算，既保证足够的接触面积传递额定扭矩，也不会因套接过长导致整体装配尺寸超出安装边界。设计过程中需要重点考量杆身的长径比，过长的杆身会在高转速工况下产生挠曲振动，过短则会导致两端安装结构的操作空间不足，本次构型的杆身长度与端头截面尺寸比例经过反复校核，在常规扭矩传感器的安装间距下，能够保证额定扭矩范围内杆身的扭转变形处于应变检测的线性区间内，不会出现塑性形变。两端头与杆身的过渡位置采用大圆角过渡，避免直角衔接带来的应力集中，

　　在交变扭矩载荷下能够有效降低疲劳断裂风险，同时过渡段的锥度设计也能减少装配时与周边防护壳体的剐蹭概率。安装边界方面，带孔端头的方块截面尺寸与传感器端的安装座凹槽完全适配，装配后端头表面与安装座表面齐平，不会突出安装平面影响外部护罩的安装；套接端的开口宽度与常规测试用对接轴的扁位尺寸匹配，套入后无需额外加工定位面即可实现周向固定，整体装配后管件的外轮廓最大宽度控制在狭小安装空间的允许范围内，可直接嵌入传感器与被测件之间的预留间隙，无需调整周边其他构件的位置。实际应用中，这类管件还可适配小功率动力设备的扭矩传递场景，作为动力输出端与负载端之间的连接构件，兼顾扭矩传递与形变检测的双重作用，杆身的平整表面也方便后续加装温度补偿元件，提升不同工况下的检测稳定性。
