三十度倾角爬坡皮带输送设备结构

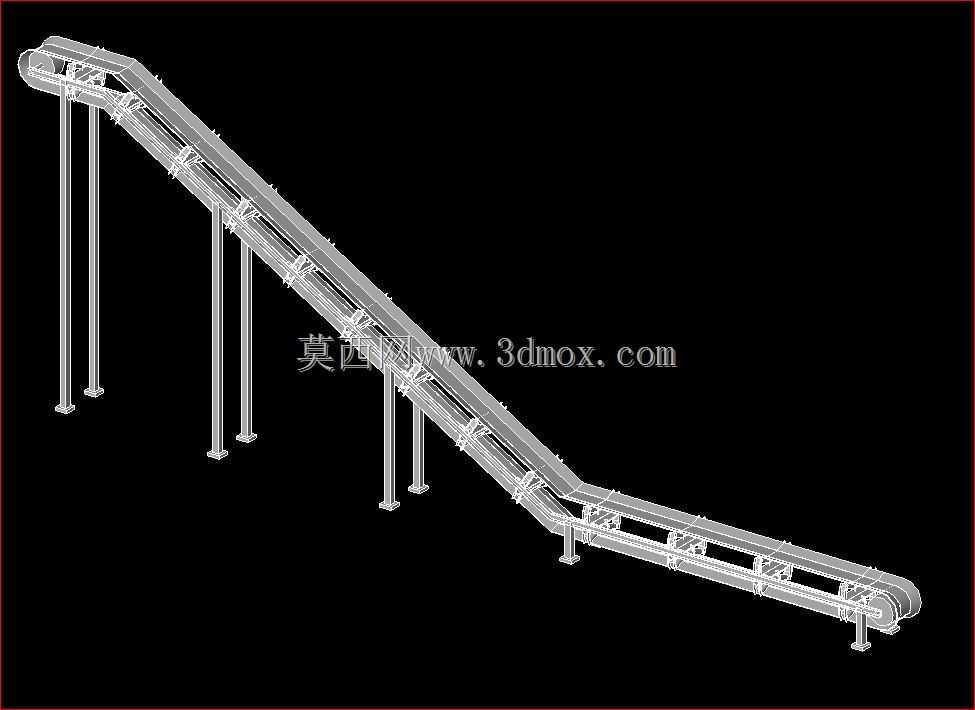

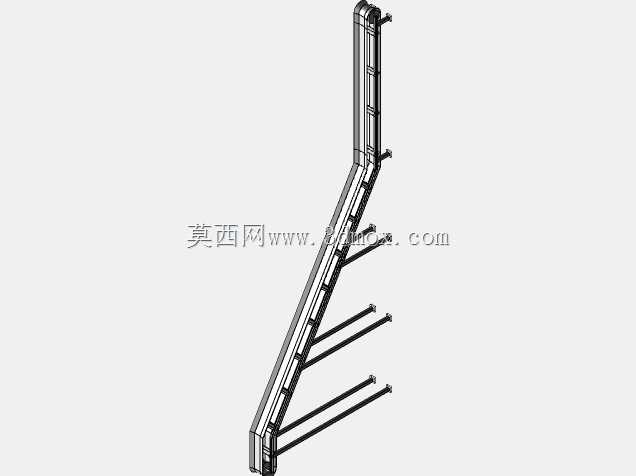

　　在散料、包装件的跨高程转运场景里，倾斜布置的皮带输送设备一直是车间产线、仓储分拣环节里衔接不同高度工位的核心载体，这款30度倾角的输送结构，刚好适配多数厂房内楼层差、设备进料口与地面出料端的常规高度差需求，不会因倾角过大导致物料下滑，也不会因倾角过小造成设备水平投影长度过长挤占车间通行空间。从结构设计逻辑来看，整机采用分段式机架设计，下部水平段预留足够的进料承接长度，可直接对接振动给料机、流水线出料端或者人工上料工位，避免物料直接砸在爬坡段皮带上造成带面磨损、物料滚落；中部倾斜段严格按照30度倾角布置，支腿采用不等长设计，每根支腿底部都配置安装底板，可通过膨胀螺栓直接固定在水泥地面上，安装时无需额外做复杂的地基找平，

　　单组支腿的承载冗余按照满载工况下1.5倍系数核算，避免长时间运行出现机架侧弯变形。上部水平段设置足够的卸料长度，可直接对接料仓、下一工序设备进料口或者分拣工作台，卸料端配套的改向滚筒位置做了下沉设计，减少皮带卸料时的余料夹带问题。皮带两侧全程设置挡边结构，防止爬坡过程中颗粒类、小件包装物料从带侧滑落，机架上间隔布置的托辊组，下托辊采用平行托辊承载回程段皮带，上托辊采用槽型托辊组，增大物料与带面的接触摩擦力，适配30度倾角下的物料输送稳定性，避免物料在爬坡过程中出现打滑回落。驱动端布置在下部水平段的机头位置，采用低速大扭矩传动方案，可根据实际输送物料的容重、每小时输送量匹配对应的驱动功率，张紧装置布置在机尾位置，采用螺旋张紧结构，

　　调整行程预留足够的皮带蠕变补偿量，日常维护时只需定期检查张紧度即可，无需复杂的调校操作。整机的安装边界可根据现场实际场地做适配调整，支腿的安装孔位预留了左右各50mm的调整余量，可适配现场地面预埋件的小幅位置偏差，设备两侧预留的检修空间宽度不小于600mm，满足日常巡检、托辊更换、皮带调整的操作需求。在实际应用中，这类倾斜输送设备可广泛用于粮食加工车间的原料提升、电商仓储的包裹跨楼层转运、五金加工车间的工序间工件输送、建材生产线上的散料转运，既可以单独作为物料提升设备使用，也可以多台拼接组成长距离的高低位输送系统，结构上没有复杂的特殊定制部件，多数零部件都采用通用输送件，后期维护更换成本低，运行过程中噪音小，输送过程平稳，不会对易碎类包装物料造成磕碰损伤。
