带方形安装底座的多叶片流量调节吸入锥

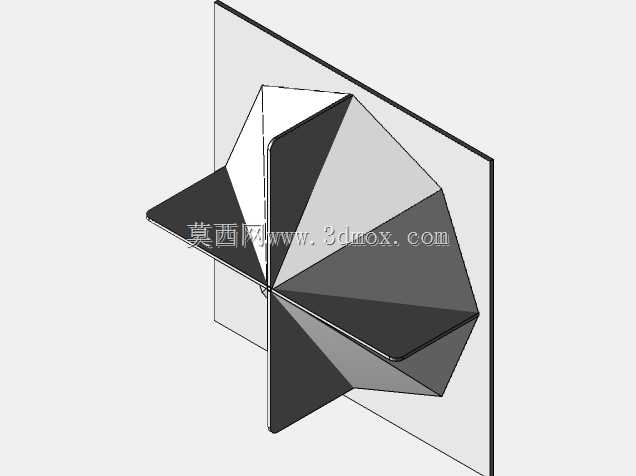

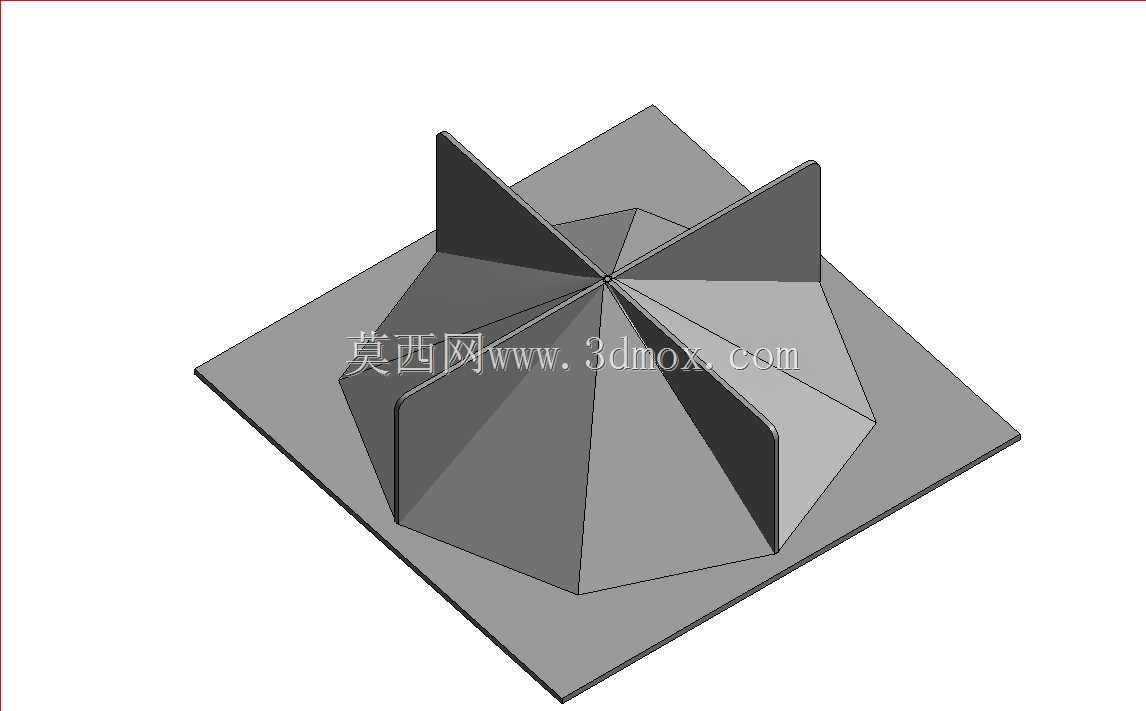

　　在通风管网、工艺送风系统以及流体输送管路的入口段，这类带方形安装底座的多叶片流量调节吸入锥，是解决入口紊流、精准调控进气流量的核心功能部件，很多现场做管路调试的工程师都遇到过入口气流偏斜、涡流导致的风机效率下降、流量计量不准的问题，这个结构的设计初衷就是从入口端就把流态理顺。从结构细节来看，锥顶为多棱面收束造型，沿锥面周向均匀分布的径向导流叶片，从方形安装法兰的上表面一直延伸到锥顶交汇位置，叶片的棱边做了小圆弧过渡处理，避免气流经过时产生尖锐的脱流涡，方形底座的四个安装边预留了均匀的螺栓过孔位置，能直接和方形风管的法兰面贴合密封，不需要额外做变径转接，减少了现场安装的加工工作量。设计过程中，首先要匹配的是入口通径的边界要求，

　　这款吸入锥的吸入口适配3英尺11英寸规格的管路接口，锥面的收束角度经过流场迭代验证，既不会因为锥角过陡导致气流在锥面产生分离，也不会因为锥段过长占用过多的安装轴向空间，周向分布的导流叶片除了起到整流作用，还能作为加强筋提升整个锥段的结构刚度，避免高速气流冲击下锥壁产生振动异响，叶片的厚度根据常用的钣金加工工艺选定，兼顾结构强度和材料成本，不需要额外做加厚处理就能满足常规通风系统的承压要求。实际应用场景里，这类部件常装在风机入口、风量检测装置前端、工艺排风系统的吸入口位置，一方面通过锥面的渐缩结构把入口处的杂乱气流逐步加速收束，让进入后续管路的气流流速分布更均匀，减少沿程阻力损失，另一方面配合后端的调节机构，

　　可以根据系统需要的风量调整通流面积，实现流量的精准控制，在有流量传感检测的管路段，前端加装这类整流吸入锥，能大幅降低紊流对传感器检测精度的干扰，避免因为流态紊乱导致的检测数据波动，减少系统的误调节。安装时需要注意方形底座和对接法兰的密封面平整度，避免出现边角漏风的情况，导流叶片的安装方向要和管路轴线保持平行，不能出现偏斜，否则反而会在流道内产生额外的涡流，抵消整流效果，锥段伸入管路的长度要控制在设计范围内，不能过长遮挡后续的调节部件或者检测元件，也不能过短导致整流段长度不足，无法达到预期的流态整理效果。
