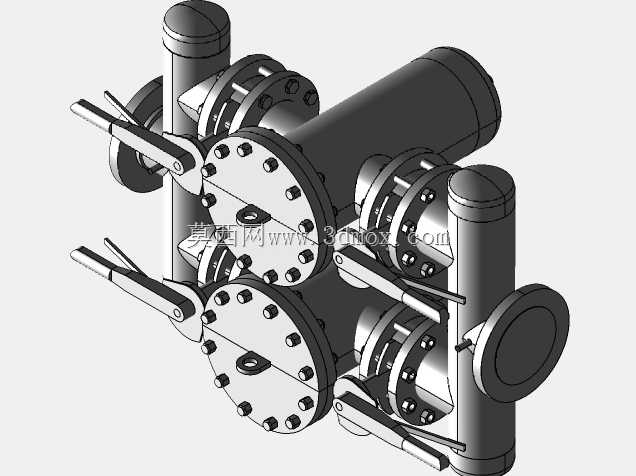

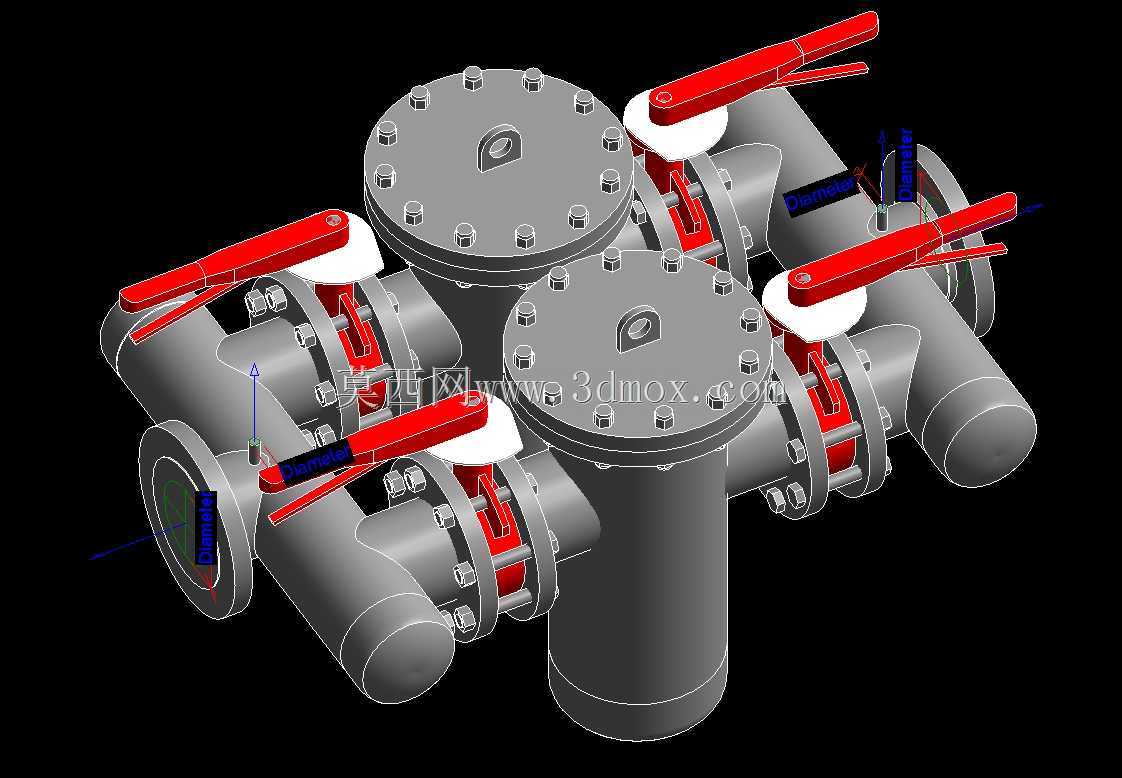

IFC系列DB150双联管路过滤装置

这款双联过滤装置主要面向流体输送管路系统的连续作业场景设计，广泛应用于石油化工、市政供水、食品加工、制药生产等需要不间断过滤介质的行业领域，能够在系统不停机的状态下完成滤芯的更换、清洗与维护作业，彻底避免单联过滤器维护时必须中断管路输送的痛点，保障整条生产线的连续稳定运行。装置采用双滤筒并联的结构布局，配套四个手动换向球阀，通过操作手柄的切换即可改变介质流向，让待过滤介质从工作状态的滤筒通过，截留介质中的固体颗粒、杂质、絮状物等异物，保障下游设备的运行安全，避免杂质磨损泵体、堵塞精密阀门、影响终端产品品质。设计阶段充分考虑了现场操作的便捷性，换向手柄采用加长杠杆结构，操作人员无需额外工具即可完成切换操作，手柄的开合角度有明确的限位结构，避免误操作导致的介质泄漏或者流向错误。滤筒顶部采用快开式法兰压盖结构，压盖配套吊环螺栓，松开紧固件后即可轻松开启压盖取出内部滤芯，大幅降低维护作业的劳动强度。整体采用法兰连接的接口形式，适配DN150通径的工业管路，安装时只需对应管路法兰的螺栓孔位固定即可，无需额外改造管路布局。装置的整体安装边界充分考虑了工业现场的操作空间需求，换向手柄的操作预留了足够的摆动空间，滤筒的维护侧预留了充足的滤芯取出空间，整体结构紧凑，在实现双倍过滤面积的同时尽可能缩小占地面积，适合安装在空间有限的车间管路、泵站等场景。滤筒内部的过滤组件可根据实际过滤精度需求更换不同目数的滤网、滤芯，适配不同粘度、不同杂质含量的介质过滤需求，装置的密封结构采用耐温耐腐的密封件，可适配常温清水、油品、腐蚀性化工介质等多种流体的输送过滤场景，整体结构强度满足工业管路的压力等级要求，能够在额定工作压力下长期稳定运行，有效降低管路系统的故障停机概率，提升生产作业的整体效率。
