环形缸体径向动力输出机构结构设计

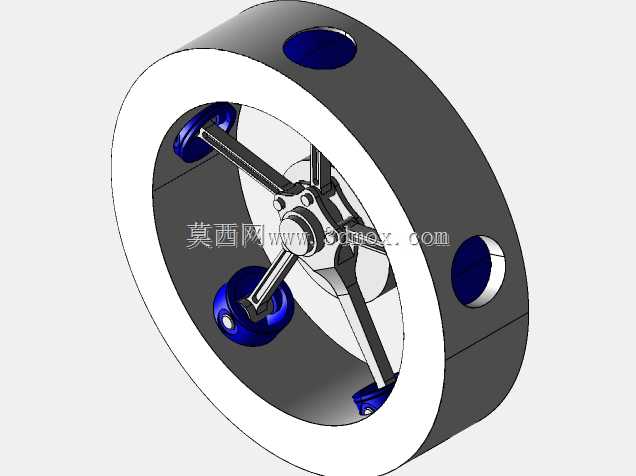

　　这类环形布置的径向动力机构，最早在航空活塞动力装置上得到规模化应用，凭借紧凑的周向布局，能在极小的轴向空间内集成多组做功单元，相比直列排布的同排量动力装置，轴向安装长度可缩短40%以上，非常适合对轴向安装尺寸有严格限制的设备场景，比如早期轻型通航飞机的机头动力段、小型便携发电机组的动力核心、部分特种作业无人装备的动力单元，都能看到这类结构的应用。从结构功能来看，周向均匀分布的缸套嵌入环形缸体的预留安装孔内，每个缸套内的活塞通过连杆与中心的曲柄销铰接，中心曲轴的回转中心与环形缸体的几何中心完全重合，做功行程中多个活塞交替推动曲柄回转，动力输出的平顺性远优于同缸数的单排直列结构，同时多组缸体环绕曲轴布置，曲轴的主轴颈受力更均匀，

　　运转过程中轴瓦的偏磨风险更低，能有效延长核心回转部件的维护周期。设计过程中首先要确定环形缸体的径向安装边界，缸体外圆的尺寸需要匹配外围安装舱的内径，缸体上的缸套安装孔位置度公差需要控制在0.02mm以内，避免连杆运动过程中出现卡滞；其次要核算连杆的摆角范围，确保活塞运行到上止点和下止点位置时，连杆与缸套内壁不会发生运动干涉，中心曲柄的偏心距需要结合活塞行程确定，偏心距过大会导致连杆摆角超出合理范围，加剧活塞侧面对缸壁的磨损，偏心距过小则会降低做功行程的动力输出效率。缸体侧面预留的通孔为冷却介质流道接口，可根据应用场景接入风冷导风罩或者液冷循环管路，满足不同负载工况下的散热需求；中心输出轴的轴端采用标准平键连接结构，

　　可直接对接负载端的联轴器或者传动齿轮，不需要额外设计转接法兰，降低整机装配的复杂度。这类结构的建模过程需要重点处理运动副的配合关系，每个活塞与缸套的滑动配合、连杆两端的铰接配合、曲轴与缸体端盖的回转配合都需要严格按照实际装配公差设置，才能在运动仿真中准确复现真实的运转状态，提前排查结构干涉、受力异常等设计问题，减少后续物理样机的试错成本。
