剖视结构喷气发动机三维装配设计

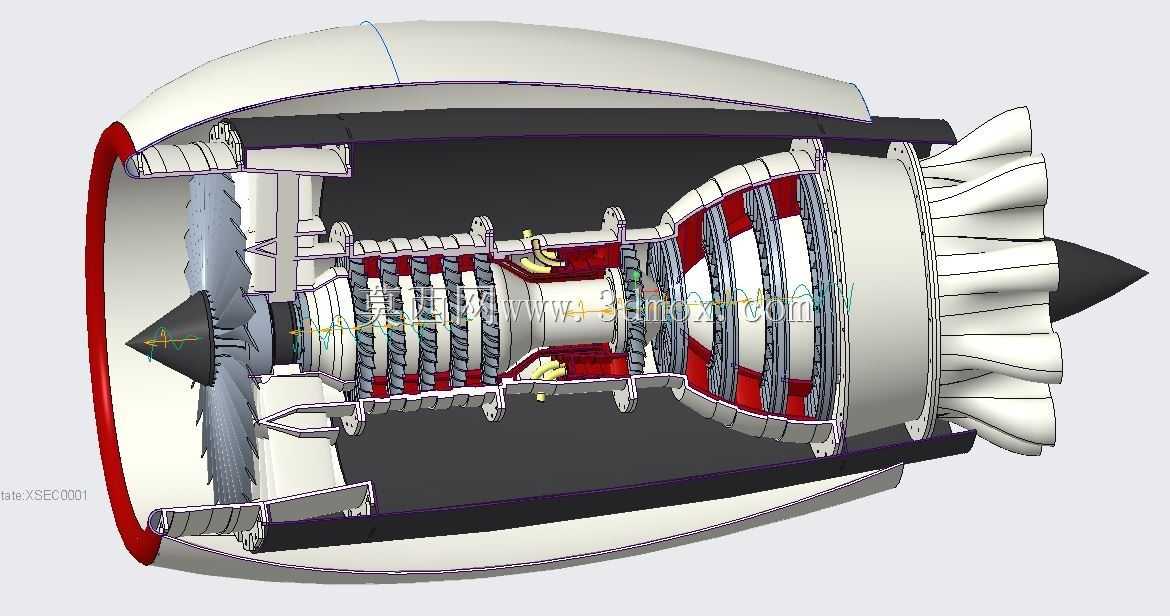

　　这款喷气发动机的三维装配模型，完整还原了大涵道比涡扇发动机的内部层级结构，从进气道唇口到尾喷口的所有核心部件均做了可拆解的装配约束，能直观呈现空气从进入到燃烧做功喷出的全流道结构逻辑。在航空装备研发与教学场景中，这类全剖视的装配模型可用于动力系统结构认知、部件干涉校验、装配工艺路径推演，也能作为航空类专业课程中讲解燃气轮机工作原理的具象教具，帮助从业者理清多级压气机、燃烧室、高低压涡轮之间的动力传递关系。从功能特性来看，模型还原了风扇叶片、多级轴流压气机轮盘、环形燃烧室火焰筒、高低压涡轮叶片、尾喷管调节片等核心功能部件，每一级转子叶片的安装角度、静子叶片的排布位置都符合实际涡扇发动机的气动设计逻辑，内部的支撑轴承、封严结构、

　　管路走线也做了对应还原，能清晰展示压缩空气与燃气的分隔流道，避免不同压力层级的气流发生窜流。设计思路上采用了模块化的装配层级，将风扇单元体、压气机单元体、核心机单元体、涡轮单元体、尾喷口单元体分别做子装配设计，既符合实际航空发动机的单元体维修设计逻辑，也方便建模过程中单独调整某一级叶片的型面参数或轮盘尺寸，不需要整体重构装配关系。外形上整体为回转体结构，进气道唇口采用大圆弧过渡的薄壁结构，外涵道壳体与内涵道机匣之间保留了足够的外涵气流通道空间，安装边界上预留了发动机吊点的安装接口位置，机匣外部的附件机匣安装座也做了结构预留，能匹配飞行器机翼或机身的安装对接需求，转子组件的同轴度约束在装配中做了严格限定，避免转动部件与静子机匣发生碰磨，符合实际发动机的装配精度要求。
