Creo参数化设计皮带轮支撑传动组件

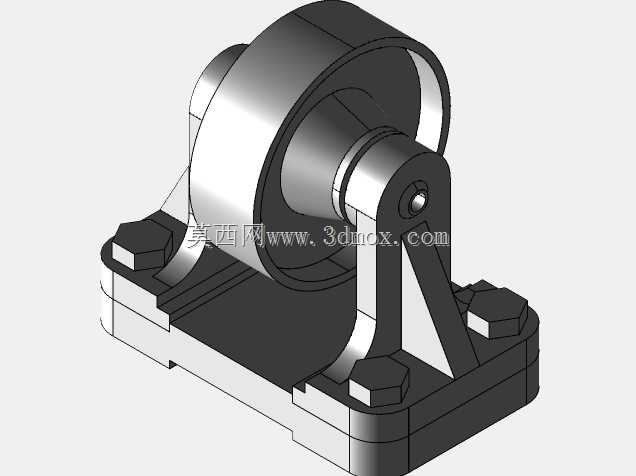

　　在中小功率传动的工业场景里，这类带支撑座的皮带轮组件是动力传递环节的常用基础部件，常见于轻工输送线、小型机床辅机、农用加工设备的动力输入端，用来实现电机与工作端之间的减速增扭、缓冲吸振，还能在过载时通过皮带打滑保护后端核心传动件，避免硬连接带来的冲击损伤。从结构设计逻辑来看，整个组件采用一体式铸造型支撑底座，底座四角预留内六角螺栓安装沉孔，安装时可直接通过螺栓固定在设备安装基面，沉孔设计能让螺栓头完全嵌入基面，不会突出底座表面干涉周边部件排布，底座的安装孔位间距经过公差匹配，适配常规小型设备的安装基面预留尺寸，不需要额外做转接板就能完成装配。支撑立板与底座采用加强筋过渡连接，筋板的厚度根据皮带轮额定传递扭矩做了对应匹配，

　　避免带轮高速运转时支撑侧出现共振形变，立板顶端的轴承安装位采用台阶孔设计，轴承压入后可通过轴端挡圈实现轴向定位，轮轴与皮带轮之间采用键连接传递扭矩，装配时不需要额外做复杂的配做工序，常规装配钳工即可完成整机组装。皮带轮本身采用辐板式结构，相比实心轮在保证结构强度的前提下大幅降低了自身转动惯量，启停阶段的动态响应更平稳，轮槽的尺寸精度匹配常用的三角带截面规格，安装后皮带与轮槽的接触面积符合传动设计要求，不会出现皮带偏磨、打滑异响的问题。整个组件的外形轮廓做了倒角处理，没有尖锐的加工棱角，车间装配、后期维护时不会出现剐蹭工伤的隐患，支撑座的底面加工有0.02mm的平面度公差，安装后能保证轮轴的水平度偏差在允许范围内，

　　避免皮带运转时出现跑偏掉带的故障。从建模逻辑来看，整个组件采用参数化关联设计，修改轮径、中心高、安装孔距等核心参数时，关联的支撑筋板、轴孔尺寸会自动同步更新，能快速适配不同功率、不同中心距的传动场景需求，不需要从零开始重构模型，可大幅缩短同系列传动部件的设计迭代周期。实际选型时，可根据传递功率匹配对应的皮带轮槽数、轴径尺寸，支撑座的材质可根据使用场景选用灰铸铁或者铸钢，常规工况下灰铸铁材质的减震性能更优，重载冲击场景下可更换为铸钢材质提升结构强度，轮轴表面做调质处理提升耐磨性能，轴承选用标准深沟球轴承即可满足常规转速下的运转需求，后期维护时仅需定期检查皮带张紧度、补充轴承润滑脂，就能保证组件长期稳定运行。
