手动三辊卷板成型设备结构设计

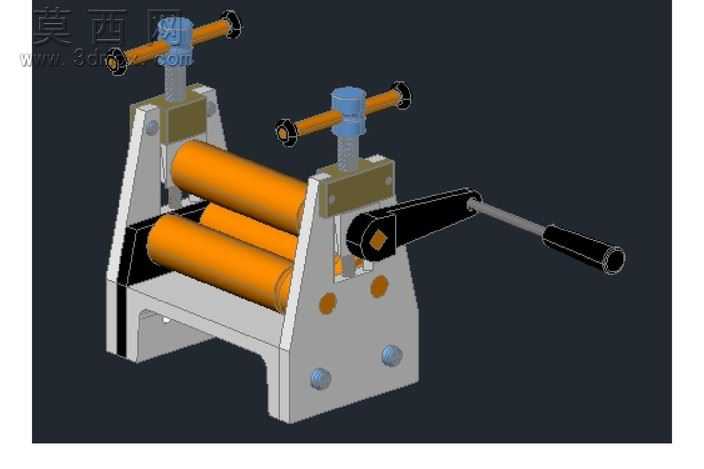

本作品为手动三辊卷制设备的三维建模设计，整体采用立式框架式承载结构，在三维建模过程中严格遵循机械加工的公差配合标准，对每一处装配结构都做了干涉校验，确保各运动部件在实际工况下可顺畅运行无卡滞。建模阶段先完成整体承载机架的结构搭建，机架采用两侧立式支撑板搭配底部承托底座的结构形式，支撑板上预留了辊轴安装位、调节螺杆导向孔以及操作手柄的装配槽位，所有孔位的同轴度、平面度参数都按照实际机加工的精度要求设置，保证模型可直接对接生产加工环节。辊组部分采用三根平行布置的圆柱形辊轴，表面做了光滑圆柱面的材质处理，模拟实际设备中镀铬辊的高光金属质感，三根辊轴呈品字形排布，下方两根为固定传动辊，上方一根为可调压辊，通过顶部的两组螺旋调节机构实现压辊的上下位移，以此适配不同厚度的板材卷制需求，调节机构的螺杆、手轮、锁紧螺母都做了细节建模，螺纹结构采用简化的示意性建模兼顾视觉效果与模型运行流畅度。操作端设置了加长型手动摇柄，摇柄与主动辊轴通过键连接实现扭矩传递，摇柄表面做了防滑握把的材质区分，黑色哑光的握把材质与银灰色金属机架、亮橙色辊面形成清晰的视觉层次，渲染阶段采用了柔和的环境漫反射光源，突出金属部件的质感与结构轮廓，同时对机架上的紧固螺栓、定位销等标准件也做了等比例还原，每一处连接结构都符合机械装配的逻辑。设计思路上围绕小型钣金加工作业的手动作业需求，摒弃了复杂的动力结构，依靠纯机械结构实现板材的卷圆、弧面成型作业，整体结构紧凑操作简便，无需外接动力即可完成小批量薄板的卷制作业，建模过程中对各运动部件的运动行程都做了参数化设置，可直观演示压辊调节、辊轴转动的完整作业流程，方便使用者快速理解设备的运行原理与操作方式。
