拉伸载荷下圆柱杆连接转向销接头结构

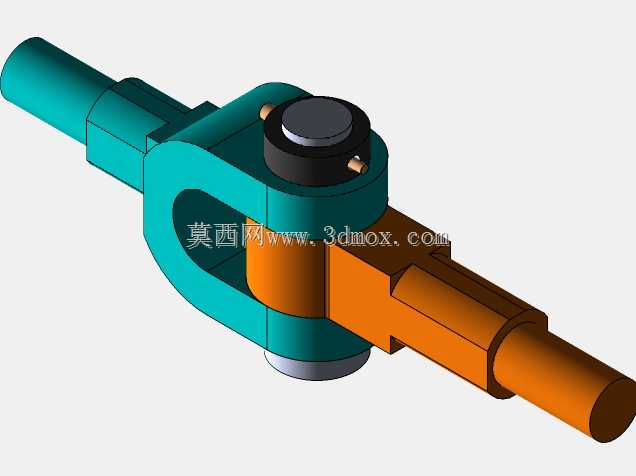

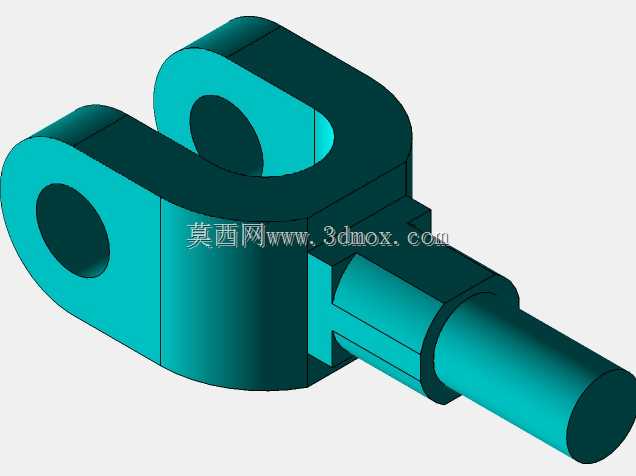

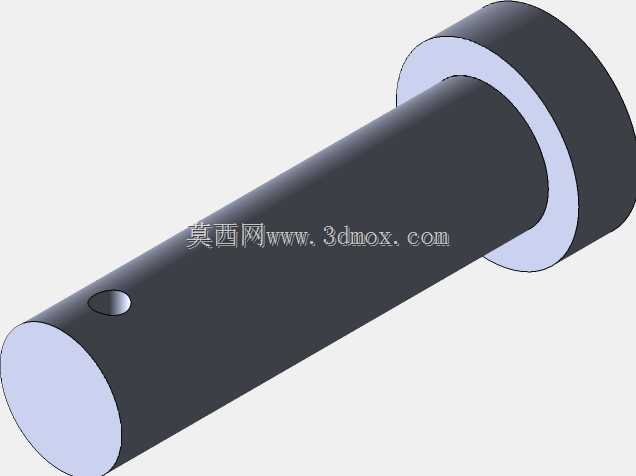

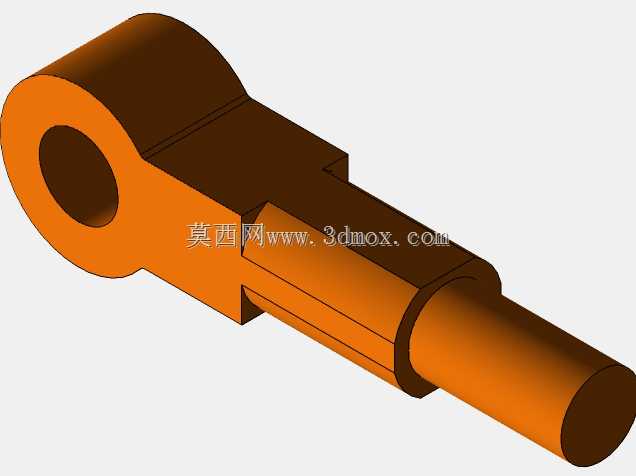

　　这类转向销接头的核心应用场景集中在需要传递轴向拉伸载荷、同时允许两连接构件存在一定角度偏转的机械传动链路中，常见于轻工设备的连杆传动机构、小型工程机械的操纵拉杆连接、检测设备的可调支撑连杆部位，区别于刚性法兰接头完全锁死角度的连接方式，这类铰接结构可以抵消安装过程中的同轴度误差，也能在设备运行过程中吸收杆件受载产生的微小偏摆量，避免连接部位出现应力集中导致的杆体断裂问题。从功能特性来看，该接头采用分体式抱合结构，主体承力座为开式C型结构，一侧伸出的圆柱杆端用于对接第一根受拉构件，另一侧的贯通安装孔用于穿装第二根带轴头的圆柱杆，顶部设置的压盖与锁紧销用于限制穿装轴头的轴向窜动，同时保留轴头绕自身轴线与铰接轴线的转动自由度，

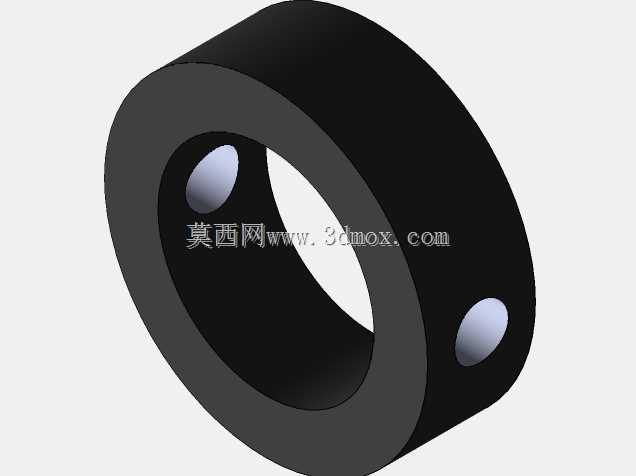

　　底部的定位轴肩可以在安装时快速对齐安装面，不需要额外加工定位止口就能保证铰接中心的位置精度。设计过程中首先要核算拉伸载荷下的截面强度，C型承力座的开口处是应力集中最高的部位，建模时需要在开口内侧做足够大的圆角过渡，避免热处理后出现应力开裂，两侧的杆体连接端根据对接杆件的直径做等强度设计，杆端与承力座的衔接部位做斜面过渡，减少截面突变带来的疲劳风险；铰接孔与穿装轴头的配合选用间隙配合，保证转动灵活性的同时控制径向间隙在合理范围，避免间隙过大导致传动过程中出现冲击载荷，顶部压盖的锁紧销选用圆柱销结构，安装后做防松处理，避免设备运行过程中受振动影响出现销子脱落的问题。从安装边界来看，该接头的整体外轮廓没有突出的尖锐结构，

　　两侧杆端的直径与对接杆件保持一致，铰接部位的最大外径控制在杆径的2.5倍以内，安装时只需要保证穿装轴头的轴向定位尺寸，不需要预留过大的周边操作空间，适配安装空间紧凑的连杆传动场景；铰接部位的转动角度范围可以达到±15度，能够覆盖大多数操纵连杆、传动拉杆的偏摆需求，不需要额外加装万向节就能满足小角度偏转的传动要求，整体结构没有易损的滑动摩擦副，日常使用过程中只需要在铰接部位定期加注润滑脂，就能保证长期运行的可靠性，不会出现卡滞、松旷的问题。建模过程中对各个配合面的公差做了对应设置，铰接孔的圆柱度、杆端连接面的同轴度都按照通用机械零部件的精度要求设定，能够直接对接常规的机加工工艺，不需要额外调整结构就能投入生产，结构拆分的零件数量少，装配流程简单，不需要专用工装就能完成整体组装，适合小批量加工的应用场景。
