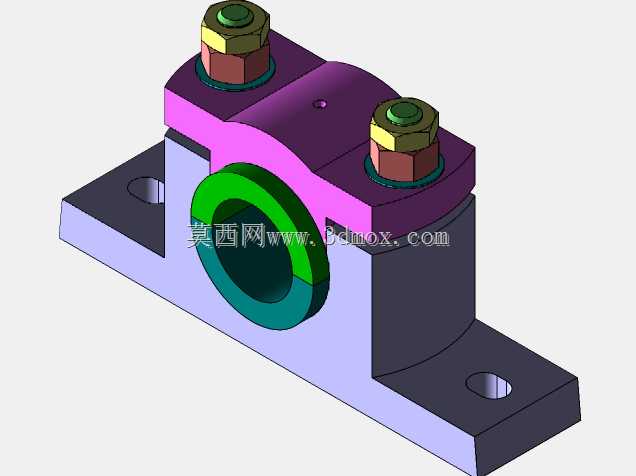

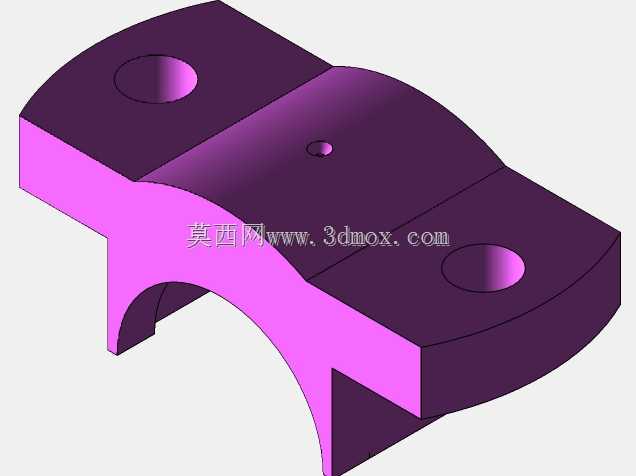

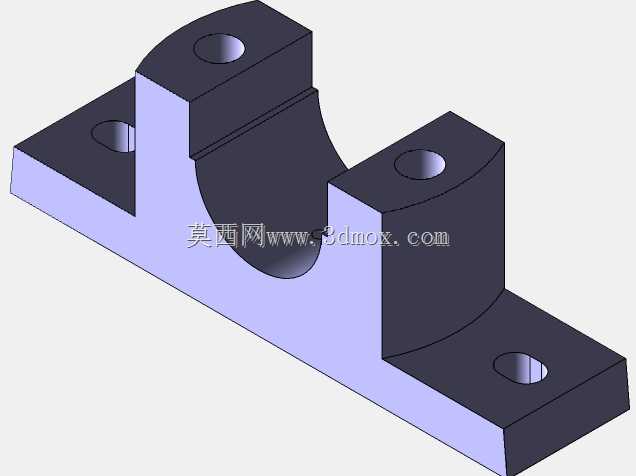

在常规的传动系统布局中,旋转轴的径向支撑是决定整套设备运行稳定性的核心环节,这类剖分式支撑结构的设计初衷,就是解决整体式轴承座拆装不便、轴系维护难度大的痛点,尤其适用于长轴、重型轴系的中间支撑点位,不需要沿轴向拆卸轴上的联轴器、齿轮等配套零件,仅需拆开上盖即可完成轴承的更换与间隙调整,在输送线辊道、中小型减速机、轻工机械传动段、农用设备传动组中都有极高的应用占比。从结构设计逻辑来看,底座采用带安装沉孔的一体式铸造型腔,两个安装孔的中心距、孔径尺寸严格匹配对应轴径的载荷计算结果,安装面预留0.2mm的刮研余量,现场安装时可根据机架平面度做配研,保证支撑面的接触刚度,避免运行过程中出现底座振颤。上盖与底座的结合面采用阶梯止口定位,

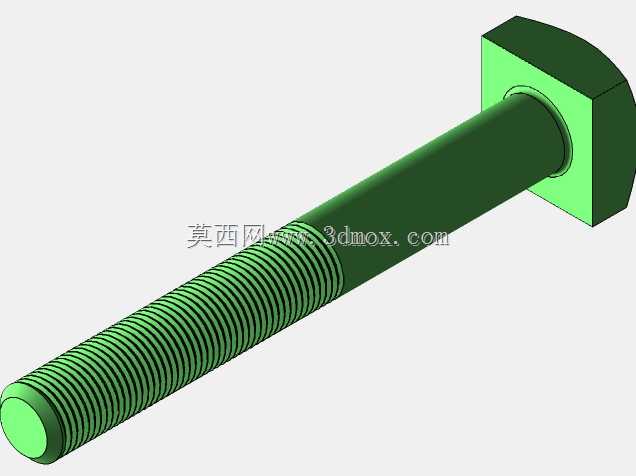

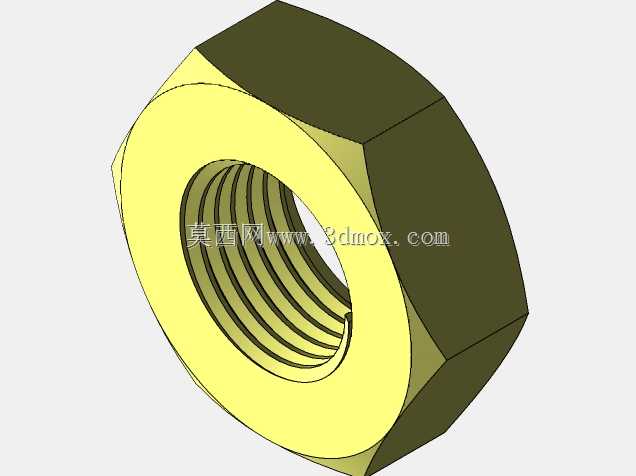

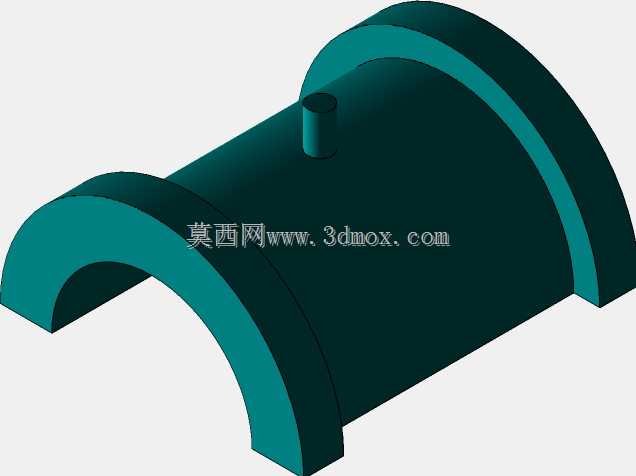

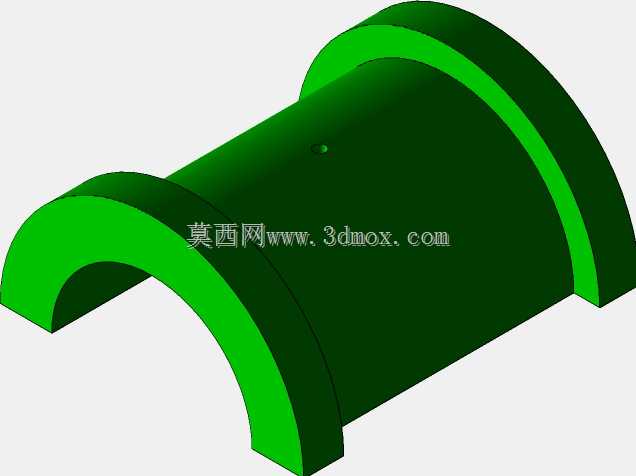

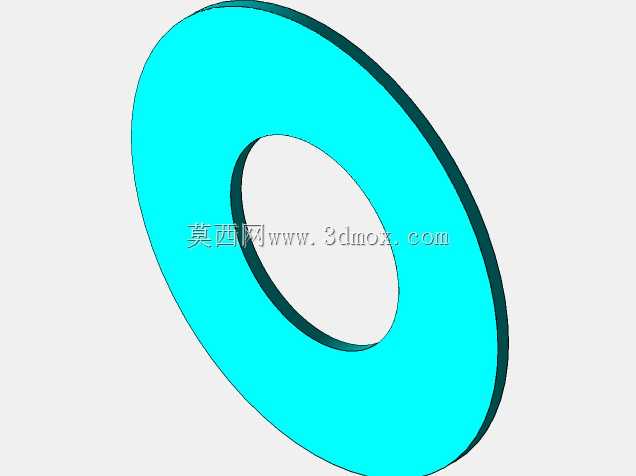

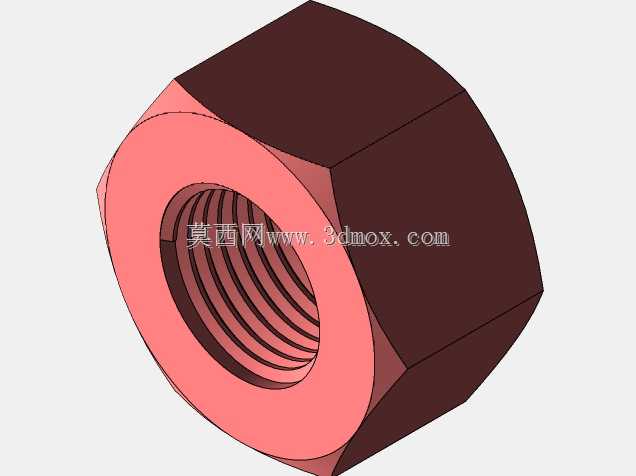

不需要额外设置定位销,靠两个对称布置的六角螺栓实现锁紧,螺栓预紧力按照对应轴承额定载荷的1.2倍核算,避免运行中螺栓松动导致的轴系跳动。中间的轴承安装腔采用半圆对合结构,适配标准系列的滑动轴瓦或者滚动轴承外圈,腔体内侧预留润滑脂存储槽,可在装配时填充润滑脂,延长维护周期,两侧的密封槽可配套毡圈或者橡胶密封圈,阻挡外界粉尘、切削液进入轴承腔,适配多粉尘、有少量喷淋的工业现场环境。设计过程中需要重点控制几个安装边界:底座总高度要匹配轴系的中心高要求,避免轴系安装后出现同轴度偏差;上盖的螺栓孔位置要预留足够的扳手操作空间,避免现场装配时扳手无法就位;轴承腔的同轴度公差控制在0.02mm以内,两半腔体合模后的错位量不超过0.01mm,
防止轴承安装后出现卡滞、偏磨的问题。另外底座的两个安装耳采用圆弧过渡结构,减少应力集中点,在承受交变载荷的工况下,能有效避免安装耳根部出现疲劳断裂。这类支撑结构相比整体式轴承座,维护效率能提升60%以上,尤其适合设备后期运维空间有限的场景,不需要拆解整段轴系就能完成易损件更换,在通用机械传动设计中是非常经典的支撑结构选型方案,建模过程中所有配合面的公差、安装尺寸都严格遵循机械设计手册的对应规范,可直接用于同规格支撑座的结构参考、装配干涉校验以及工程图导出。
