NASA构型航天运载飞行器三维设计

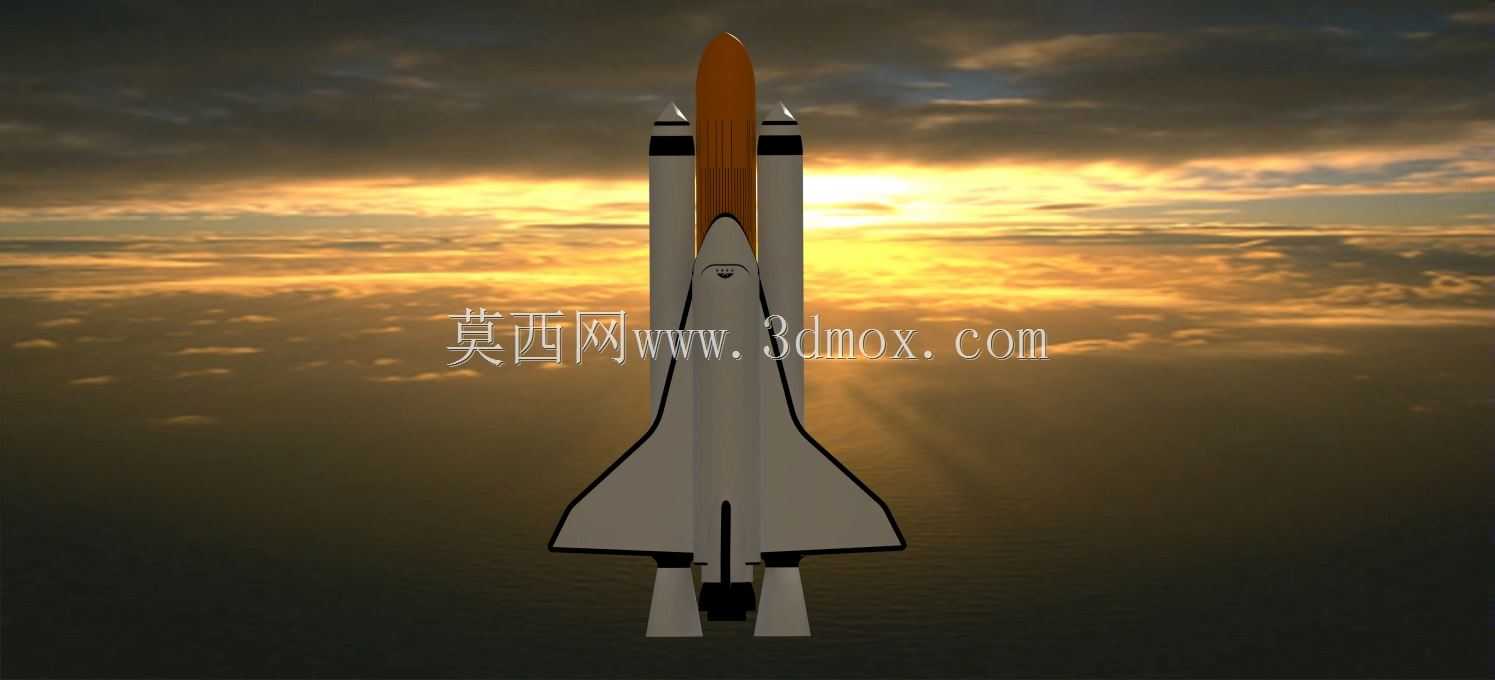

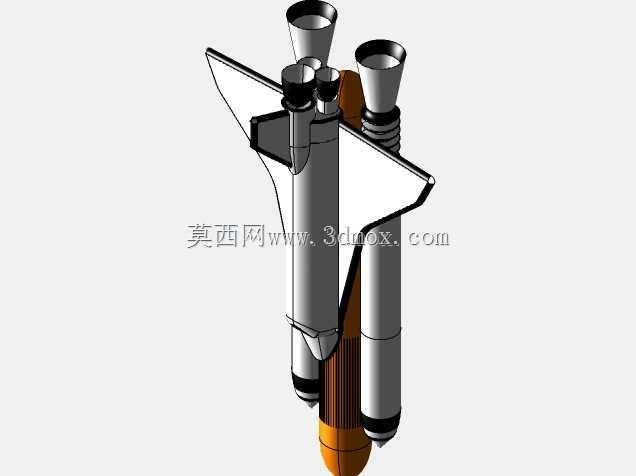

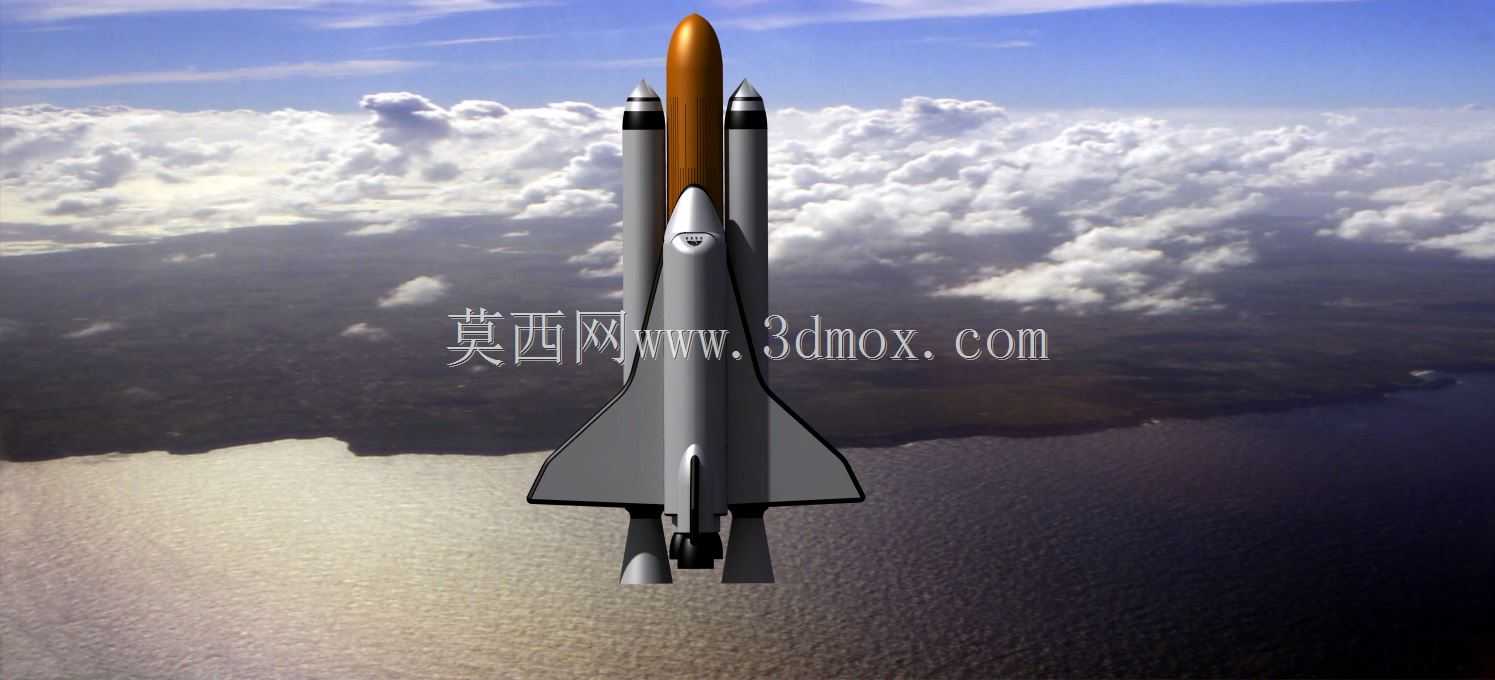

　　该航天运载飞行器的三维结构设计，核心围绕近地轨道往返运输的实际工程需求展开，整体构型参考成熟航天飞机布局，还原了轨道器、外贮箱、固体火箭助推器的完整组合结构，可直接用于航天科普展示、航空航天专业教学演示、航天主题展陈道具的结构校核，也能作为航天运载系统概念设计阶段的构型参考基底。从结构设计逻辑来看，轨道器部分采用翼身融合的升力体布局，机翼前缘后掠角度匹配高超声速再入阶段的气动加热防护需求，机身尾部预留主发动机安装接口，机身中部设置载荷舱的结构边界，可适配不同规格的在轨载荷搭载需求，乘员舱区域的外形轮廓严格按照载人飞行器的人机工程边界设计，保证结构外形与实际载人舱段的安装尺寸匹配。两侧捆绑的固体火箭助推器采用对称布局，

　　助推器与外贮箱的连接结构位置、连接耳片的安装点位都做了精准还原，助推器尾部的喷管摆动结构预留了运动仿真的活动边界，可直接用于发射阶段的分离动作仿真验证。外贮箱作为核心的推进剂承载结构，外形采用流线型变截面设计，上部液氧箱、下部液氢箱的分段轮廓清晰，贮箱与轨道器的连接脐带结构位置准确，可用于推进剂输送管路的布局设计参考。从安装边界与尺寸适配来看，整体组合体的各部件连接公差控制在合理范围内，助推器与外贮箱的连接面、轨道器与外贮箱的连接面都做了贴合度处理，不存在结构干涉问题，各部件的拆分逻辑符合实际发射流程的分离时序要求，可直接用于拆分打印、结构拆解演示。在实际应用场景中，该模型既可以作为航空航天院校相关专业的教学演示教具，

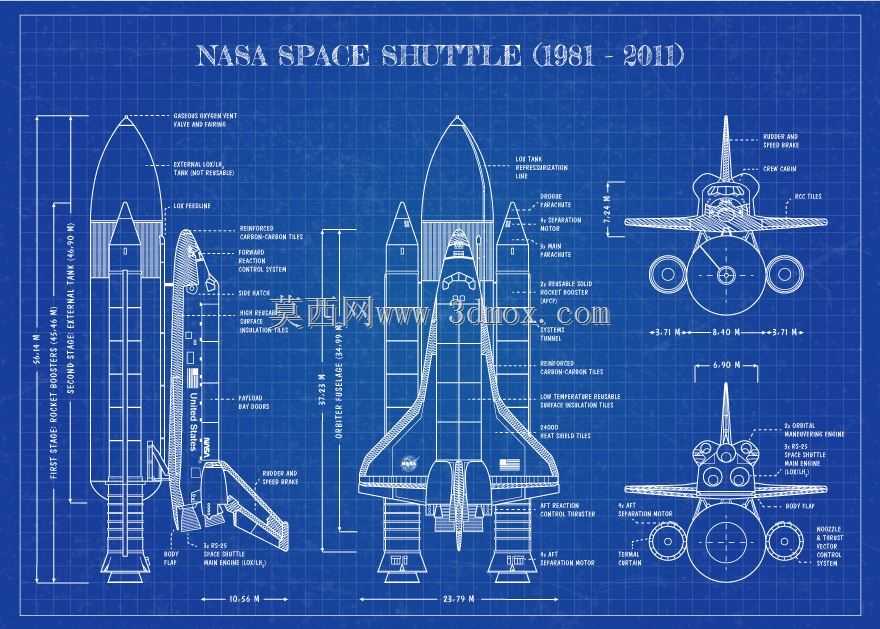

　　帮助学生理解航天飞机的整体结构组成与各部件的功能分工，也能用于航天主题展馆的展陈模型制作，还可以作为航天题材文创产品的结构设计基底，同时也能为可重复使用运载器的概念构型设计提供参考，帮助设计人员快速验证不同布局下的结构匹配性。设计过程中严格遵循实际航天飞机的结构比例，没有做随意的外形修改，各气动面的轮廓、翼面的相对位置、尾翼的安装角度都与实际构型保持一致，保证了结构外形的还原度，可满足不同场景下的结构展示、仿真验证、构型参考需求。
