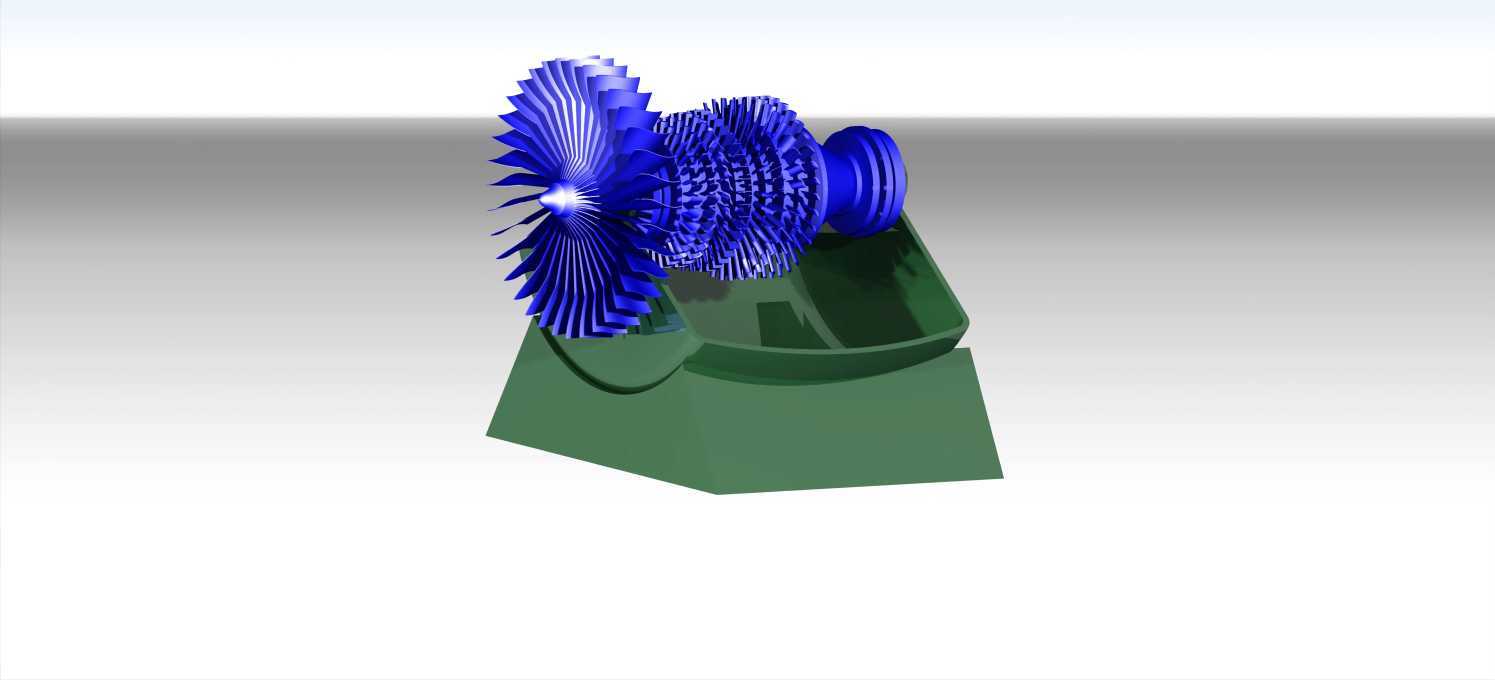

这套涡轮结构的三维建模,核心围绕航空动力单元的实际落地需求展开,首先要考虑的就是台架安装的适配性,底部的支撑基座做了下沉式的承托设计,和发动机外机匣的弧形接触面完全贴合,安装面预留的紧固孔位匹配常规试验台架的孔距标准,不需要额外做转接板就能直接固定在测试工位上,日常做原理展示、结构教学或者性能模拟的时候,不会因为重心偏移出现晃动问题。从结构功能来看,前端的多级压气机叶片采用了渐缩式叶型设计,每一级叶片的安装角都顺着气流流向做了梯度调整,能在进气阶段逐步提升空气压力,压气机段的轮盘和叶片做了一体化的装配限位,每一级轮盘的止口都对应机匣内壁的定位槽,装配的时候不需要反复找正就能保证同轴度,避免高速转动的时候出现碰磨故障。后端的涡轮段和压气机通过同轴传动轴连接,涡轮叶片的叶型曲率比压气机叶片更大,能够充分利用燃烧室排出的高温燃气动能,带动压气机持续运转,整个转子系统的支撑点设置在压气机前端和涡轮后端两个位置,轴承座的安装位直接集成在机匣内壁,减少了额外的支撑构件带来的重量冗余。实际应用场景里,这类结构既可以作为航空类院校的结构教学演示模型,拆解展示多级轴流式涡轮的工作原理,也能作为小型涡喷动力开发的基础参考结构,建模的时候还原了叶片之间的流道间隙、机匣和转子的装配间隙,做流体仿真的时候可以直接提取流道模型,不需要额外做几何修复。设计过程中特意把外机匣做了半剖视角的可切换结构,需要展示内部转子结构的时候可以隐藏机匣部分,直接观察各级叶片的排布和传动轴的连接方式,做外部安装匹配的时候又能显示完整机匣,核对外部管路、附件的安装空间。整个结构的外形轮廓顺着气流方向呈前宽后窄的收敛形态,最大外径集中在压气机段,安装基座的底面保持水平,整体重心落在基座的中心区域,不管是水平安装还是带一定倾角的试验安装,都能保证支撑稳定性,基座侧面预留的附件安装平面,可以用来固定燃油管路、传感器支架这类附属构件,不需要在机匣上额外焊接安装座,避免破坏机匣的结构强度。
- 上一篇:概念货运航天飞行器结构设计方案
- 下一篇:高精度斯塔雷特测量检具结构设计
- 全部评论(0)
- 模板大小 382.39 KB
- 售价 5金币
- 浏览次数
- 系统要求 CATIA,Rendering
- 软件分类 发动机
