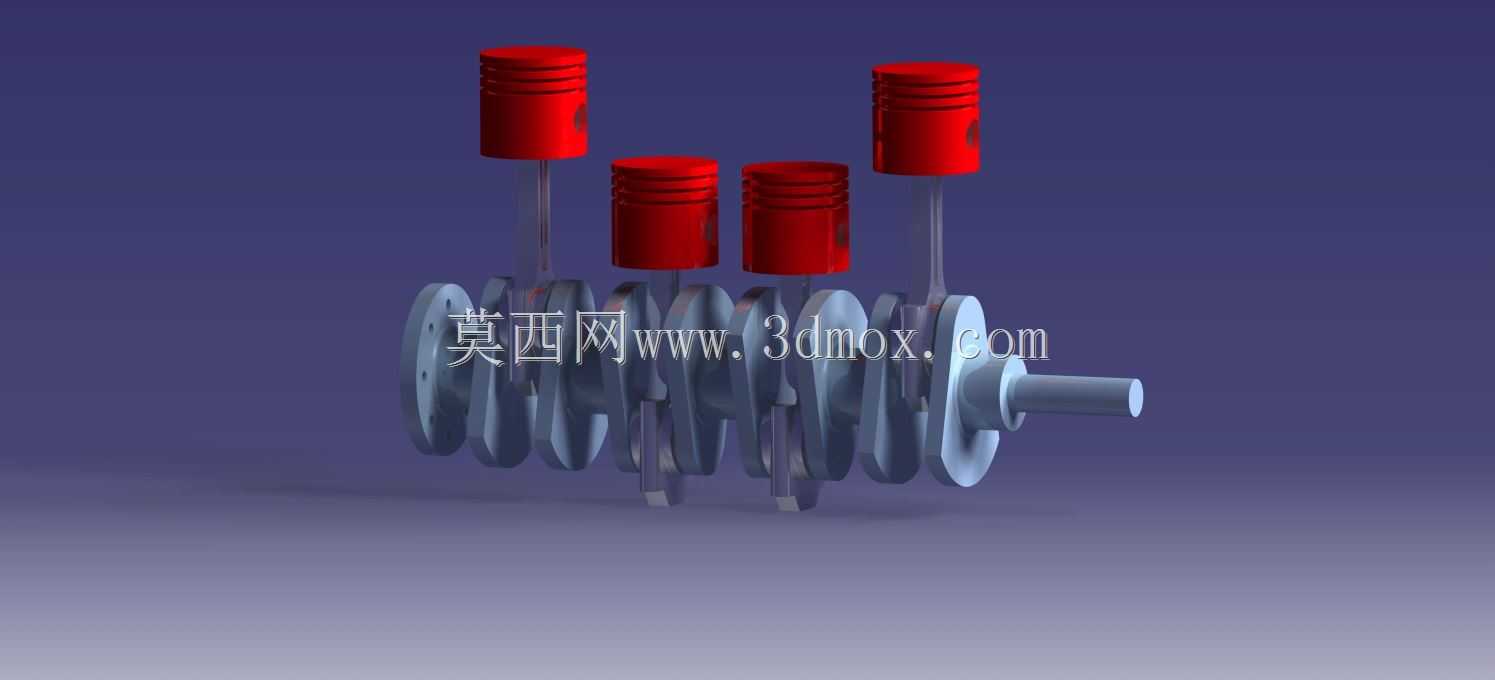

直列四缸活塞曲柄联动结构设计

　　这套活塞曲柄联动结构，是往复式动力设备的核心运动转换单元，日常在车用内燃机、往复式压缩机、柱塞泵等设备中承担核心传动作用，能将活塞的往复直线运动与曲轴的旋转运动实现双向转换，是动力输出与动力输入环节的关键执行结构。从实际应用场景来看，该结构的尺寸匹配直接决定了动力设备的排量、输出扭矩区间与运行平顺性，四缸直列的排布方式是当前小排量动力设备应用最广的布局形式，相比单缸、双缸结构，四缸结构的点火间隔更均匀，曲轴运转的动平衡表现更优，能大幅降低整机运行时的一阶、二阶振动，减少配套减震结构的设计冗余。设计过程中首先要确定曲柄半径与连杆长度的比值，这个参数直接影响活塞的侧压力大小、曲轴的输出扭矩特性，

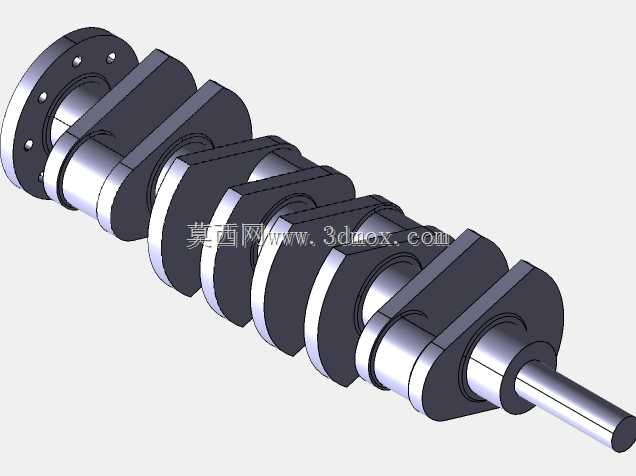

　　比值过大时活塞对缸壁的侧向冲击力会显著提升，加剧缸套磨损，比值过小则会造成连杆长度过长，整机高度尺寸超标，无法满足安装边界的限制。这套结构里四个活塞的销孔中心与对应曲柄销的同轴度公差控制在0.02mm以内，避免连杆运动过程中出现偏磨，相邻曲柄的夹角设置为180度，保证四个活塞的运动相位两两对称，曲轴的配重块与曲柄臂做一体化设计，配重块的质心位置经过反复调校，抵消活塞连杆组往复运动产生的惯性力，不需要额外加装平衡轴就能满足常规转速下的振动要求。安装边界上，曲轴两端的主轴颈直径、伸出端长度都适配常规直列四缸机型的缸体主轴承座尺寸，活塞的裙部型线采用中凸变椭圆设计，适配热态下的膨胀变形，避免冷态敲缸、热态拉缸的问题，活塞环槽的宽度、

　　深度尺寸匹配常规气环、油环的安装要求，不需要额外定制密封件就能完成装配。实际选型参考时，要注意曲柄销的直径与连杆大头的孔径匹配公差，过盈量过大易造成连杆大头变形，间隙过大则会出现运转异响、机油压力异常的问题，曲轴的轴向定位台阶设置在第三主轴颈位置，平衡热态下曲轴的轴向伸长量，避免运转过程中出现轴向窜动。
