低流速污水动能回收微型发电装置

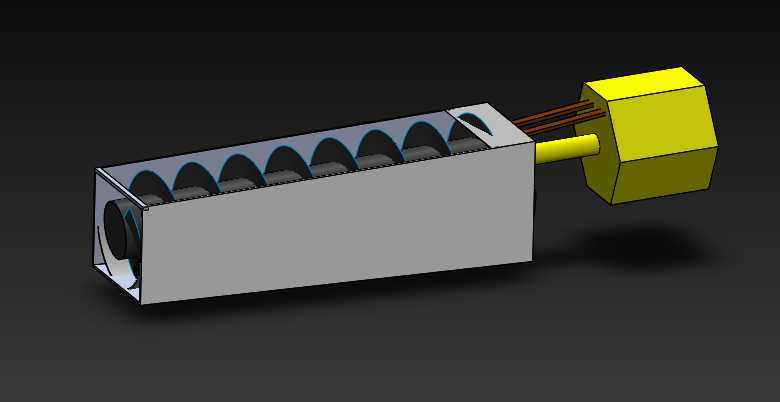

　　在分散式排污管网、小型污水处理站的尾水排放段，常年存在流速0.3-1.2m/s的低湍动污水流，这类流体携带的动能以往大多直接耗散在排放过程中，未得到有效利用，而配套的管网监测传感器、小型水质检测设备往往需要就近取电，长距离布设供电线路成本高，常规光伏供电在地下管网、遮蔽排污段又存在采光不足的问题，这款微型发电装置正是针对这类场景设计的动能回收单元。装置整体采用长条形集成式结构，主体段为矩形流道壳体，内部布设连续螺旋导流叶片，当污水从流道一端进入时，流体顺着螺旋叶片的导程方向推动叶片轴旋转，将流体的轴向动能转化为转轴的旋转机械能，转轴通过密封段直连端部的发电模块，省去了复杂的齿轮变速结构，降低了水下转动部件的故障概率。

　　设计阶段针对污水的介质特性做了适配，流道内壁做了光滑圆弧过渡，没有易挂留杂物的直角缝隙，螺旋叶片的导程选取了偏大的取值，避免污水中裹挟的纤维类杂质缠绕叶片转轴，端部发电模块采用全密封灌封结构，和流道段之间设置了两道接触式密封，可长期浸没在污水环境中运行，不会出现介质渗入导致的电路短路问题。从安装边界来看，装置整体长度控制在适配常规DN200以下排污支管的尺寸，流道的进出口可直接对接同管径的排污管道，不需要额外做变径改造，安装时只需通过管卡将装置固定在管道段即可，不需要额外搭建支撑结构，自身重量较轻，单人即可完成现场安装作业。装置输出的电能可直接配套低功耗监测传感器使用，也可通过配套的储能电容存储后，为间歇工作的检测设备供电，

　　解决了排污管网零散监测点的供电难题。结构建模过程中，对螺旋叶片和流道内壁的配合间隙做了严格控制，间隙控制在2mm以内，既避免了叶片转动时和壳体发生刮擦，又尽可能减少了流体从间隙处的泄漏量，提升动能转化效率，端部发电模块的外壳做了六角形防滑结构，方便现场安装时通过扳手拧紧固定，接线端采用防水航插结构，外接线路时不需要拆开模块密封壳体，降低现场接线的施工难度。
