曲柄开槽杆组合式快速回位传动结构

　　这套传动结构核心依托曲柄与开槽杆的运动配合实现急回特性，在轻工送料、小型冲压辅助送进、工位转位等需要非等速往复运动的场景中应用广泛，能在工作行程保持平稳低速推进，回程阶段快速复位缩短空程耗时，直接提升单工位作业的循环效率。设计阶段首先明确了运动行程的边界约束，固定支座采用圆盘式安装底座，底面预留标准安装孔位，可直接固定在型材工作台或者设备安装基板上，整体竖向安装高度控制在常规小型机构的适配范围内，不会占用过多设备上部的操作空间，横向运动摆幅经过运动仿真校核，不会超出安装底座的投影边界，避免与周边相邻工位部件产生运动干涉。结构的运动副设置完全贴合实际传动逻辑，曲柄端的回转副与动力输出端直接对接，可适配常规的低速电机输出轴连接，

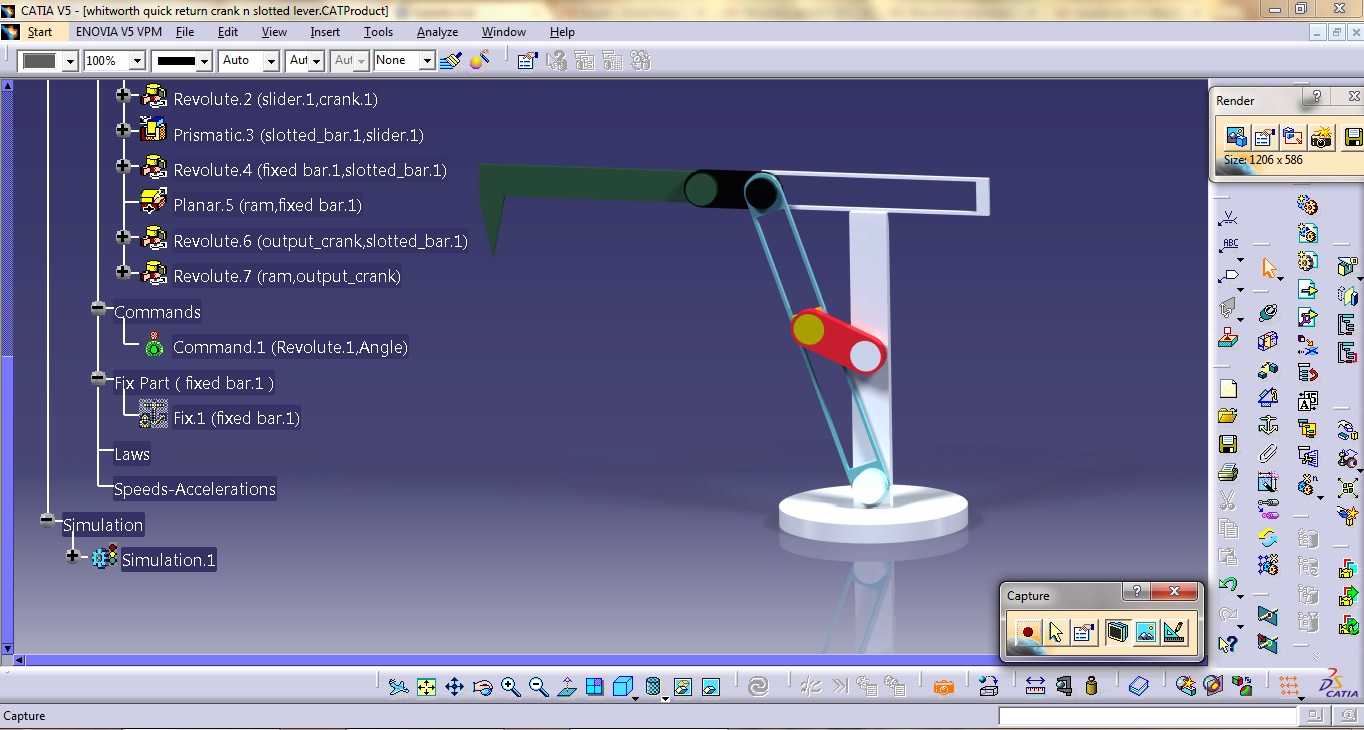

　　曲柄上的滚子嵌入开槽杆的直槽内，将曲柄的连续回转运动转化为开槽杆的往复摆动，滚子与槽壁的接触采用线接触配合，设计时预留了合理的配合间隙，既保证运动传递无卡滞，也能降低长期往复运动带来的磨损速率。开槽杆的回转支点设置在竖向立柱的上部位置，支点位置经过参数化迭代调整，确保工作行程的压力角处于机械设计推荐的合理区间，避免传动过程中出现自锁或者驱动力矩陡增的问题。从实际使用角度看，这套结构没有冗余的复杂零件，所有运动部件都暴露在可视范围内，日常维护时仅需定期给回转副、滚子接触位置补充润滑脂即可，不需要拆解复杂的壳体结构。建模过程中对所有运动部件的干涉情况做了逐帧校验，从曲柄0度位置开始回转一周的过程中，曲柄、连杆滚子、开槽杆、

　　固定立柱之间不存在硬干涉，运动轨迹顺滑无突变，输出端的摆角范围完全匹配常规小型工位转位、料件推送的行程需求，不需要额外加装行程放大或者缩小的转接结构，可直接作为功能模块集成到对应的非标设备中。安装时仅需要保证底座安装面的平面度符合要求，动力输入轴与曲柄回转孔保持同轴度，即可直接投入调试，调试过程中可通过调整曲柄的回转半径，灵活适配不同的输出摆角需求，不需要重新加工核心的开槽杆零件，适配性较强。
