塑料筐注塑成型模具三维结构设计

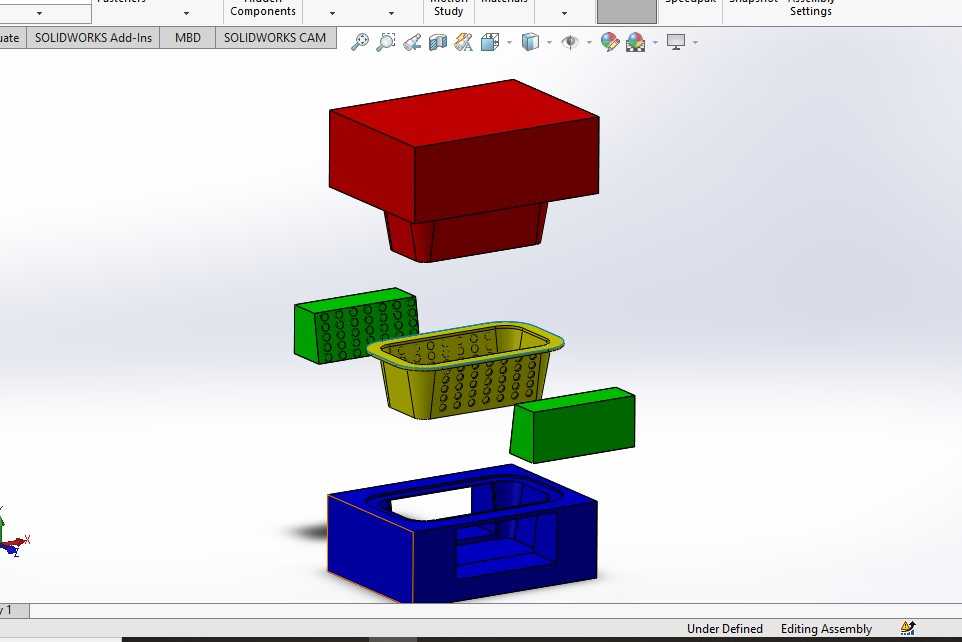

　　这套塑料筐成型模具的结构设计，完全围绕周转类塑料筐的量产成型需求展开，日常生鲜配送、仓储周转、工业零件收纳场景用到的加厚塑料周转筐，大多依靠这类模具完成注塑生产。整套模架采用标准三板式结构排布，从爆炸视图能清晰看到各部件的层级关系：最上方红色部分为定模座板连接的浇口套侧，承担注塑机射嘴对接与主流道输送功能，熔融的PP或PE原料从这里进入分流道，最终通过点浇口均匀注入型腔区域。中间黄色分层结构为定模板与动模型腔部分，型腔轮廓完全匹配塑料筐的外侧与内侧成型面，设计时特意在筐体侧壁的加强筋位置做了脱模斜度预留，避免顶出时出现筋位拉伤、白印等成型缺陷。两侧绿色部件为侧向抽芯滑块机构，因为塑料筐四周设计有镂空网格与手提凹槽结构，

　　这些垂直开模方向的倒扣结构无法通过直接开模完成脱模，因此采用斜导柱驱动的侧抽芯结构，开模过程中滑块随动模后退动作同步向外侧滑移，先完成侧向倒扣的脱模动作，再进行后续的顶出作业。最下方蓝色部分为动模座板连接的顶出机构与支撑块区域，顶杆排布特意避开了筐体的外观面，全部布置在筐体底部的加强筋交汇位置与边缘非外观区域，保证成型后塑料筐的外表面无顶杆痕迹，满足周转筐的外观使用要求。设计过程中对安装边界做了充分校核，模架的整体长宽尺寸匹配常用200吨级卧式注塑机的拉杆间距，开模行程预留了足够的取件空间，侧抽芯的滑移行程经过精确计算，既保证倒扣完全脱出不刮伤塑件，又不会因为行程过长造成模架尺寸冗余、浪费模具钢材。

　　冷却水道的排布围绕型腔与型芯做了环绕式设计，进水出水路径做了流量平衡计算，保证筐体各部位冷却速率一致，避免成型后出现收缩不均导致的变形问题，尤其是筐体的边角厚壁位置，特意加设了局部冷却回路，减少缩孔、凹痕的出现概率。整套模具的导向定位采用导柱导套加锥面精定位的组合方式，合模时导柱先完成初定位，合模到位后锥面定位结构保证型腔与型芯的同轴度，避免长期量产过程中出现飞边、壁厚不均的问题，适配大批量连续生产的工况需求。
