槽轮间歇传动机构结构设计方案

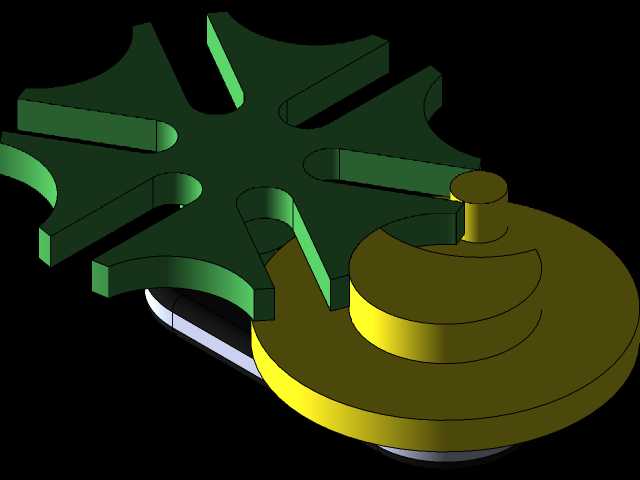

　　这类槽轮间歇传动结构，常被应用在需要周期性转位、间歇送进的自动化工位场景中，比如多工位转盘装配线的工位切换、包装设备的间歇送料、轻工机械的分度进给环节，核心作用是把主动件的连续匀速转动，转化为从动槽轮的周期性间歇转动，实现动停比固定的分度动作，相比棘轮传动，槽轮机构传动平稳、冲击小，分度精度更容易控制，在中低速分度场景中应用十分广泛。从结构设计逻辑来看，主动拨盘上的圆柱销在进入槽轮径向槽的过程中，会带动槽轮完成固定角度的转动，当圆柱销脱离径向槽后，拨盘上的锁止弧会和槽轮的凹弧面贴合，将槽轮锁止在固定位置，避免工位偏移，保证停位阶段的定位稳定性。设计过程中首先要确定槽数，常见的槽数为4、6、8槽，槽数越少动停比越大，单次转动角度越大，

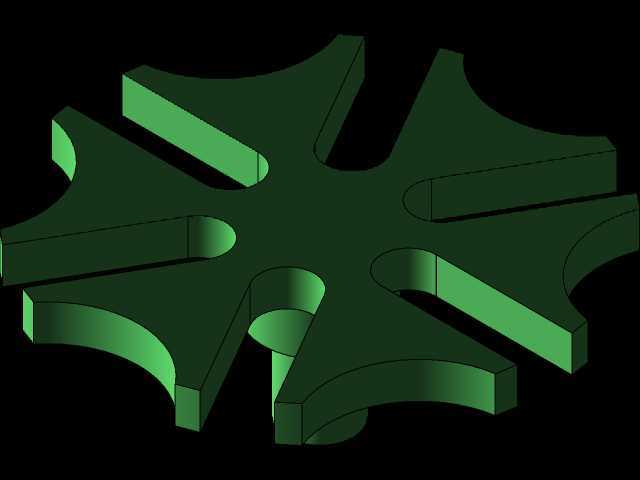

　　传动过程中的角加速度冲击也会相应提升，因此在高速轻载场景下多选用6槽及以上的结构，降低启停阶段的惯性冲击。径向槽的尺寸设计需要和拨盘圆柱销的直径做公差匹配，既要保证销子顺利进入槽内无卡滞，也要控制配合间隙避免传动回差，锁止弧的配合面需要做贴合度校验，保证锁止阶段槽轮无窜动，拨盘的回转半径需要和槽轮中心距做匹配计算，避免出现运动干涉。从安装边界来看，这类机构的两个回转构件需要保持严格的平行轴安装，中心距公差需要控制在IT7级精度范围内，安装面需要有足够的刚性支撑，避免传动过程中出现轴系变形导致销和槽的卡滞。槽轮的径向槽深度需要满足圆柱销的运动行程要求，不能过浅导致销子脱出，也不能过深削弱槽轮的结构强度，

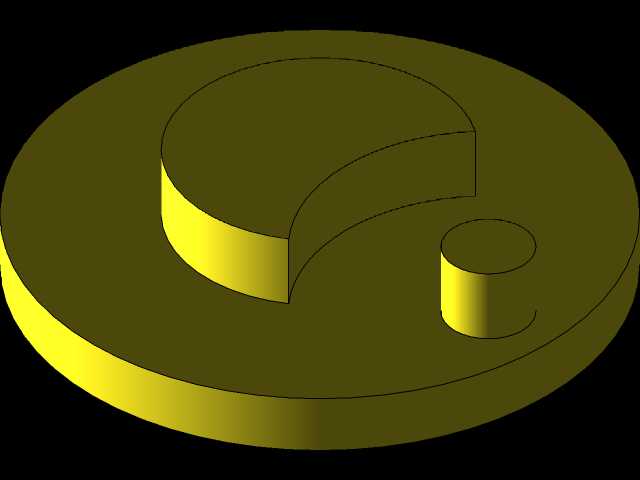

　　拨盘的锁止弧半径需要和槽轮的外圆弧半径做等半径设计，保证锁止阶段的面接触贴合，减少局部磨损。实际应用中，这类结构不需要额外的控制系统就能实现固定节拍的间歇动作，结构简单可靠，维护成本低，在不需要频繁调整分度节拍的专用设备中，相比伺服电机分度方案成本优势明显，同时传动响应更快，不存在伺服跟随误差的问题。建模过程中需要重点校验圆柱销进入和脱离径向槽的瞬时位置，确认此时拨盘的锁止弧刚好开始脱离或贴合槽轮，避免出现运动干涉或者锁止空程，槽轮的槽口位置需要做微小的倒角处理，减少销子进入槽口时的碰撞磨损，拨盘和槽轮的材质搭配多采用钢件配铜套或者工程塑料镶嵌的方式，降低长期运行的磨损量，延长机构使用寿命。
