十字轴式万向传动连接结构

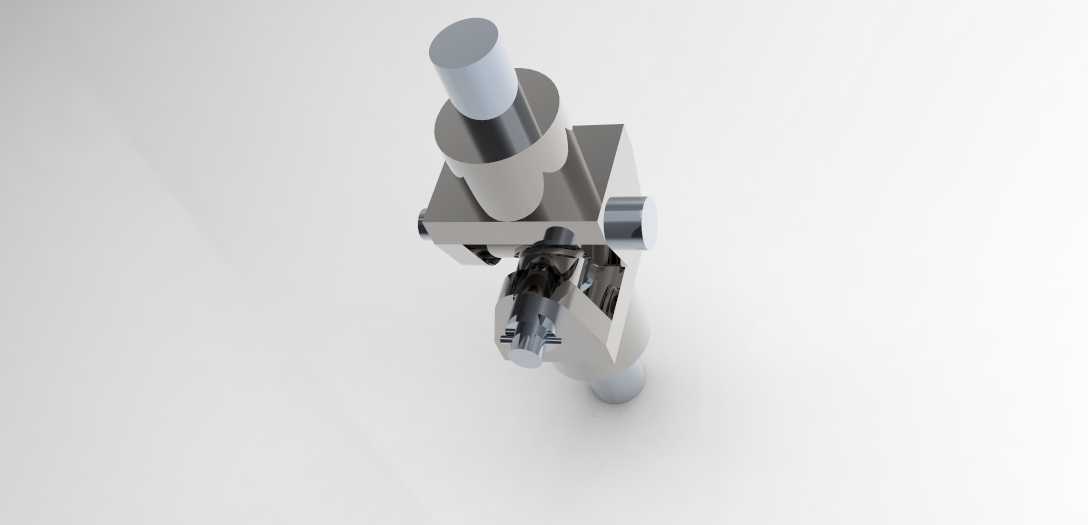

　　这类万向铰接传动结构，核心作用是在两根轴线不共线、或是工作过程中存在相对角度偏移的传动轴之间，持续稳定传递旋转扭矩，在多类工业传动场景中都有广泛应用。在机床进给传动链路里，它可以补偿安装过程中两根传动轴的同轴度误差，避免轴系因强行对中产生额外弯曲应力，延长轴承与轴件的使用寿命；在轻工自动化输送线的动力接驳段，当输送段需要做小角度俯仰调整时，这类结构能在角度偏移状态下保持动力传递不中断，无需重新调整电机安装位置；在小型农用作业机具的动力输出端，它可以适配机具升降过程中动力输入轴与动力源输出轴之间的角度变化，保证作业过程动力传输稳定。从结构设计逻辑来看，这个万向节采用十字轴作为核心铰接件，两个叉形接头分别与主动轴、从动轴端配合连接，

　　十字轴的四个轴颈分别嵌入两个叉头的轴孔内，可实现两个垂直方向的角度摆动，单节结构可适配的最大轴间夹角通常在15°到25°区间，能覆盖绝大多数常规工业场景的偏角传动需求。设计过程中，叉头部分采用对称式结构布局，保证扭矩传递过程中两个方向的受力均衡，避免偏载导致的局部磨损过快；十字轴轴颈与叉头轴孔的配合间隙控制在合理范围，既保证铰接转动的灵活性，不会出现卡滞问题，又能避免间隙过大导致传动回程误差超标，影响传动精度。从安装边界来看，该结构整体为回转类对称外形，最大径向尺寸集中在叉头的外侧轮廓位置，安装时需要预留足够的径向摆动空间，避免结构摆动过程中与周边的机架、护罩等部件发生运动干涉；轴向尺寸则根据传递扭矩的大小匹配对应规格，

　　两端轴头采用标准圆柱轴径设计，可通过键连接、顶丝锁紧或是联轴器接驳的方式与外部传动轴固定，适配常规的轴系安装标准。在功能特性上，这类结构在传递扭矩的过程中，当两轴存在夹角时，从动轴的瞬时转速会存在小幅周期性波动，因此在对转速稳定性要求极高的精密传动场景中，通常会采用双万向节成对使用的布置方式，通过合理调整中间轴的安装角度，抵消单节结构带来的转速波动，保证输入与输出端的转速同步。结构的润滑设计也做了对应考虑，十字轴的轴颈位置预留润滑通道，可定期加注润滑脂降低铰接面的摩擦磨损，适配长时间连续运转的工业工况，整体结构紧凑，没有多余的冗余设计，在保证结构强度的前提下尽可能控制整体重量，既可以用于固定式工业设备的传动链路，也能适配需要频繁调整角度的移动作业设备动力传输需求。
