手动螺旋式快速夹紧工装结构

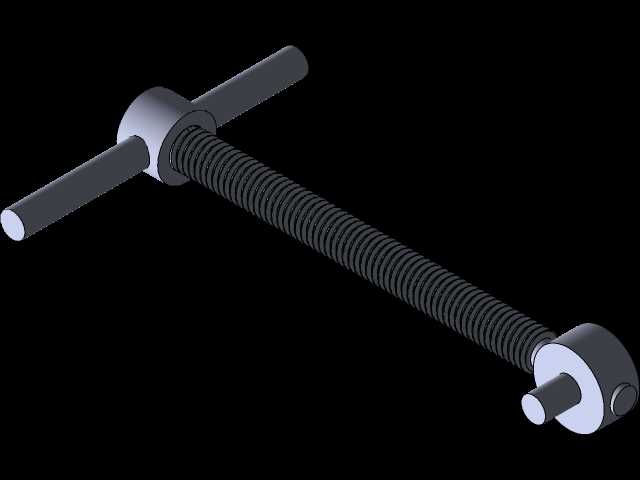

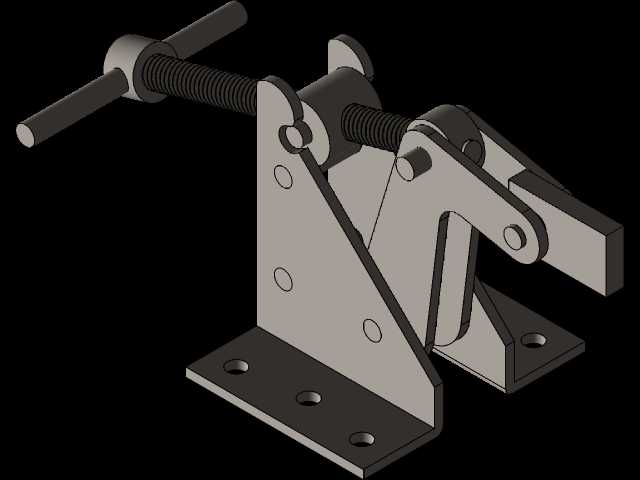

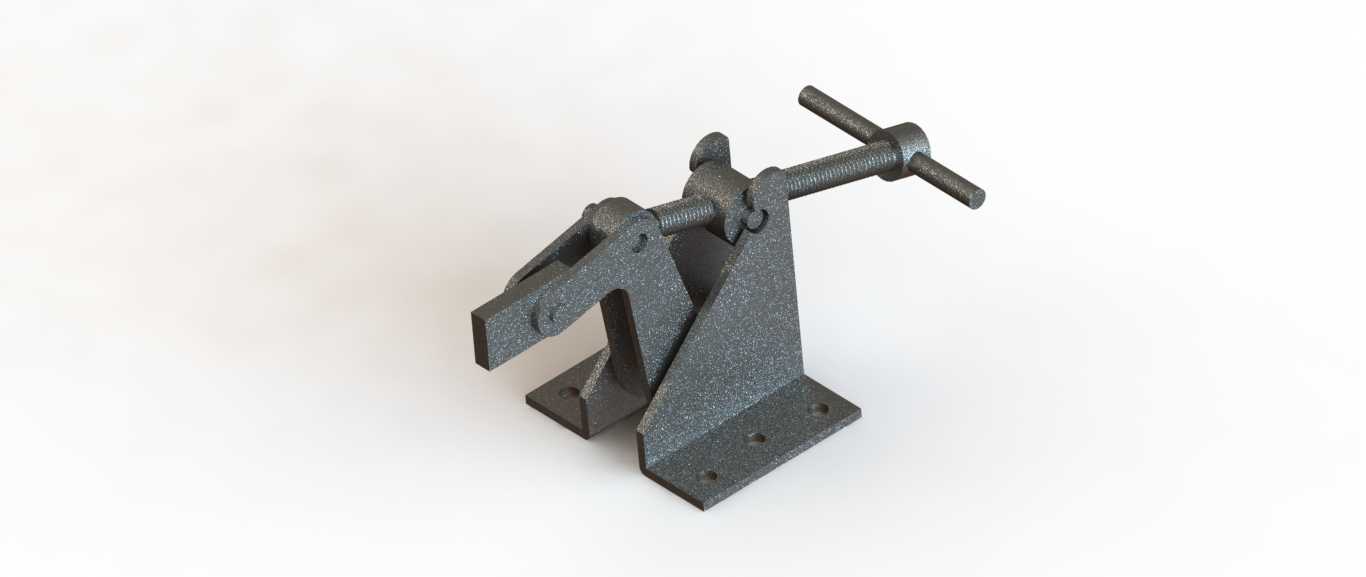

　　这类手动螺旋夹紧结构，多应用在小批量零件加工的工位装夹、工装检具的工件固定、装配工位的部件定位场景中，相比气动、液压夹紧方案，不需要外接动力源，在零散工位、野外维修作业、小型加工坊的台位配套上适配性极强，不会因为气源、电源配套限制影响使用。整个结构的核心施力逻辑是通过T型手柄的旋转，将螺杆的回转运动转化为压臂的直线压紧动作，螺杆与支架之间采用铰接式连接，压臂的支点设置在支架上部的销轴位置，当螺杆旋进时，压臂绕支点转动，前端的压头逐步贴合工件表面，随着手柄扭矩增大，夹紧力持续提升，可提供稳定的刚性夹持，不会因为加工过程中的振动出现松脱问题。底座采用带安装孔的板式结构，四个安装孔分布在底座四角，安装时可通过螺栓直接固定在工作台面、

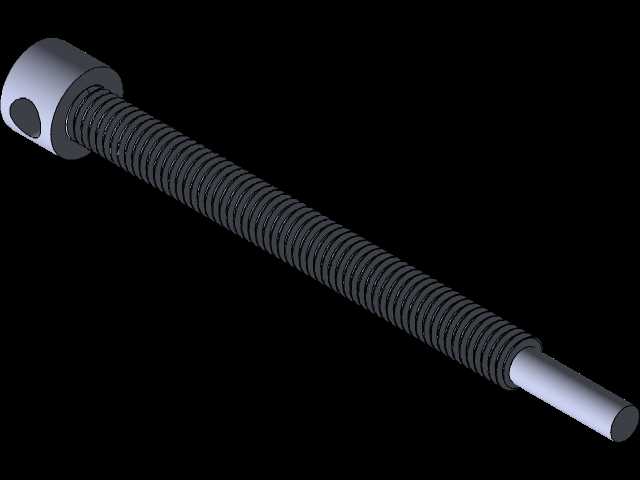

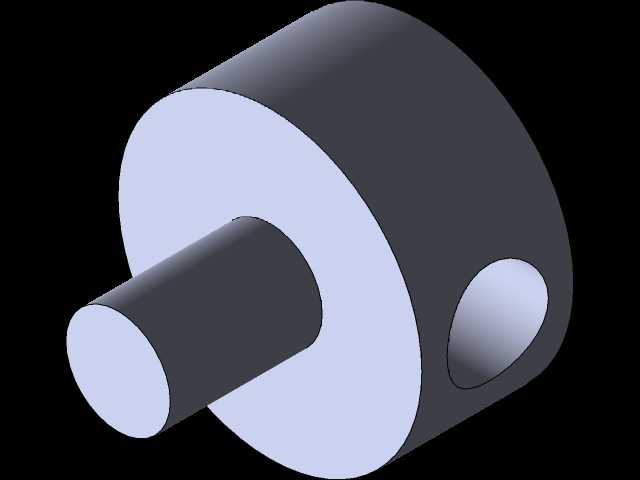

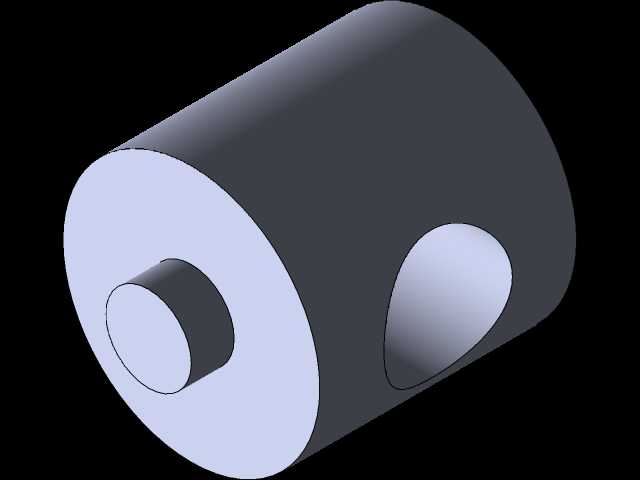

　　工装基板或者专用检具的台面上，安装边界清晰，不需要额外设计转接板，底座与立板之间设置了三角形加强筋，抵消夹紧作业时立板承受的侧向弯矩，避免长期受力出现立板变形的问题。压臂的前端压头做了圆弧过渡处理，接触工件时不会因为应力集中刮伤工件表面，同时压臂的开合行程足够，在螺杆完全旋出状态下，压头抬起高度可满足常规厚度工件的取放需求，不需要额外拆卸结构就能完成工件上下料。设计过程中优先考虑了加工工艺性，所有板类零件都可通过常规铣削、钻孔工序完成加工，螺杆、销轴类零件采用标准圆钢车削即可，不需要特殊定制的异型零件，加工成本低，后期维护时易损件更换便捷。整个结构的受力路径经过优化，夹紧力从手柄输入后，通过螺杆传递到压臂支点，再分散到底座安装面，

　　没有多余的受力薄弱点，在承受最大夹紧力时，各部件的形变都控制在工装允许的刚度范围内，不会因为形变导致夹持定位精度下降。这类夹紧结构的夹持力可通过手柄的旋转扭矩灵活控制，针对薄壁类零件、易变形工件，可通过控制手柄旋紧程度调整夹紧力，避免夹伤工件，针对刚性较好的金属零件，可加大手柄扭矩获得足够的夹紧力，满足铣削、钻孔等有切削负荷的加工装夹需求。
