M12规格100毫米长穿越式膨胀螺栓

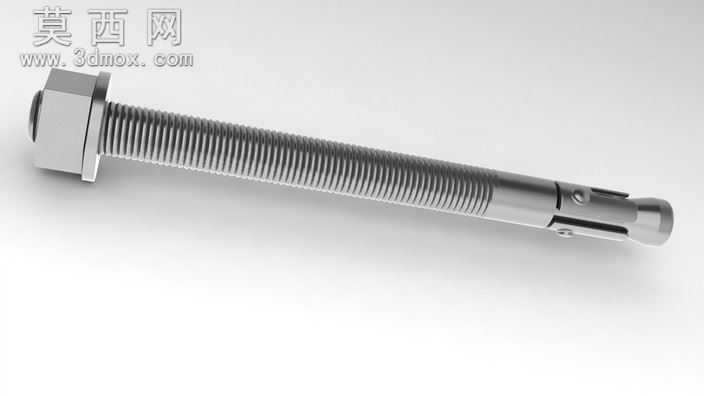

本模型为M12规格穿越式膨胀螺栓，整体长度达100毫米，采用三维参数化建模方式完成全结构还原，建模过程中严格遵循紧固件通用设计规范，对各部分结构尺寸进行精准把控。模型首先从六角头部结构开始构建，精准还原六角头的对边尺寸、对角尺寸以及头部厚度，头部下方的法兰承压面也做了细节还原，保证承压面的平整性与结构合理性，能够匹配实际安装时的承压受力需求。杆部的螺纹结构采用螺旋扫描特征生成，完整还原M12公制螺纹的牙型角、螺距、牙顶与牙底的圆弧过渡细节，螺纹段长度符合长杆螺栓的常规设计比例，杆部光杆段与螺纹段的衔接处做了平滑过渡处理，避免应力集中问题。模型末端的膨胀锚固结构是本次建模的核心部分，完整还原了开槽式膨胀片的结构、内部锥度胀芯的配合关系，膨胀片的开槽宽度、片体厚度、胀芯的锥度角度都经过参数化校准，能够直观展示膨胀螺栓安装时的胀开受力逻辑。材质渲染方面，对螺栓整体赋予合金钢金属材质，调整材质的粗糙度、金属度参数，还原镀锌紧固件的银灰色金属质感，对螺纹牙面、膨胀片边缘等位置做了细微的磨损质感处理，提升模型的真实感。设计思路上，该模型兼顾了结构展示与工程参考价值，既可以作为机械设计教学中的紧固件示例模型，也能够用于装配式安装场景的模拟演示，帮助使用者直观理解长杆穿越式膨胀螺栓的结构组成与工作原理，模型各部分结构均可单独拆分查看，方便对内部配合结构进行观察学习。
