紧凑型U型节能荧光灯三维建模设计

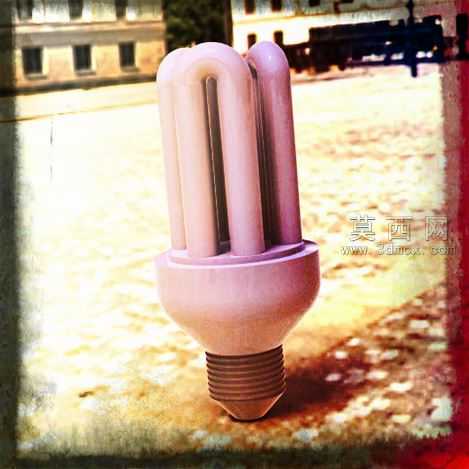

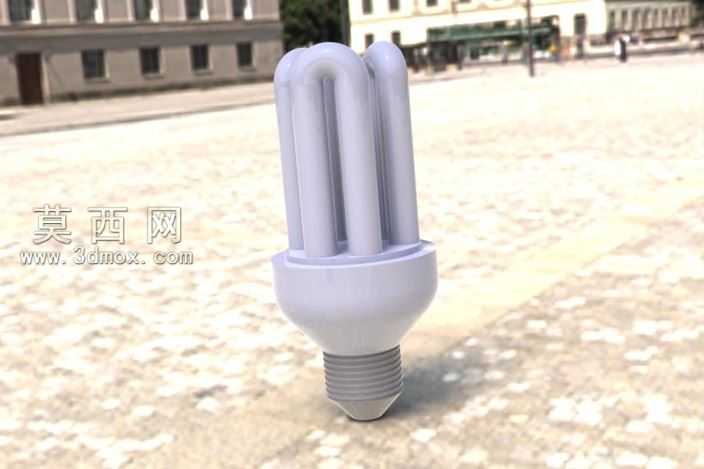

本作品为紧凑型U型节能荧光灯的三维参数化建模成果，建模过程以SolidWorks为核心工具，采用自底向上的装配建模思路，将整灯拆解为灯头螺纹基座、下壳体塑封结构、U型荧光灯管组三个核心子部件分别构建后完成装配约束。建模阶段首先针对E27标准螺口灯头进行参数化绘制，通过螺旋线扫描生成标准螺纹牙型，严格匹配通用螺口灯座的装配公差要求，灯头顶端的导电触点与绝缘基座采用拉伸凸台与圆角特征处理，还原金属灯头的冲压成型结构细节。下壳体塑封部分采用曲面放样与抽壳特征结合的方式构建，还原塑料壳体的渐变过渡造型，壳体与灯管衔接处的密封卡槽采用拉伸切除特征制作，保证灯管组装配后的定位精度。U型灯管组部分通过3D草图绘制灯管的弯曲路径，采用圆形截面扫描生成单根灯管实体，再通过圆周阵列完成三根U型灯管的均匀排布，灯管与塑封壳体的衔接处添加了过渡圆角特征，还原实际生产中的封胶过渡结构。材质渲染阶段，为金属灯头赋予磨砂镀锌金属材质，调整反射粗糙度参数模拟金属冲压后的哑光质感；塑封壳体赋予奶白色阻燃ABS塑料材质，调整漫反射与半透明参数，还原塑料壳体的微透光特性；荧光灯管内壁赋予荧光粉涂层材质，添加轻微的自发光效果模拟灯管点亮后的柔光质感，灯管外壁赋予高透玻璃材质，调整折射参数还原玻璃的通透光学特性。场景渲染采用户外自然光环境，添加柔和的环境光遮蔽效果，突出整灯的结构层次与材质质感，建模过程中所有结构尺寸均参考市售主流紧凑型节能灯的实际参数，保证模型的结构合理性与尺寸准确性，可用于照明产品结构演示、家装场景素材搭建、电气产品科普展示等多个场景。
