雕刻机配套带端座螺旋弹簧结构设计

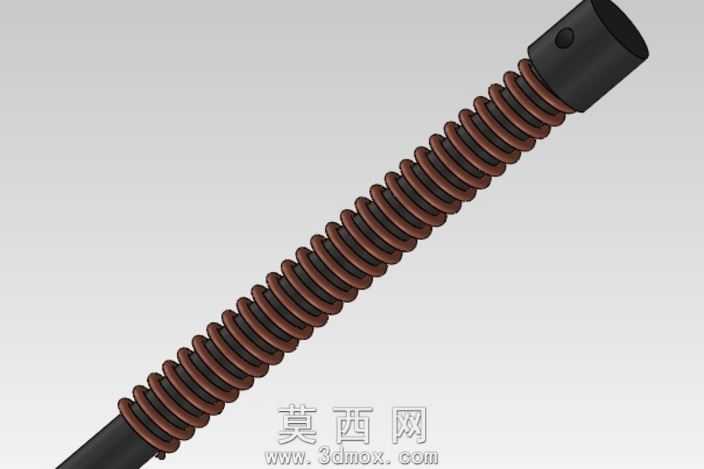

本作品为适配雕刻机工况设计的带端座螺旋弹簧三维模型，建模阶段采用SolidWorks软件完成全参数化构建，首先以螺旋线作为扫描路径，绘制符合线径规格的圆形截面轮廓，通过扫描特征生成连续的螺旋簧体主体，簧体螺距、圈数、有效工作圈数均参考雕刻机进给缓冲的实际受力需求设定，保证弹性形变区间匹配设备的行程要求。两端的连接端座采用拉伸与切除特征组合建模，端座上的定位孔经过同轴度约束，与簧体端部完成同轴配合，确保安装后受力均匀无偏载。材质设置阶段，簧体部分赋予铜合金材质属性，调整金属粗糙度参数模拟铜质弹簧的哑光金属质感，端座部分赋予黑色工程塑料材质，添加细微的磨砂纹理表现非金属部件的表面特征，渲染阶段采用工作室均匀布光，突出簧体螺旋结构的层次感与端座的轮廓边界，避免反光过强掩盖结构细节。结构设计上，该弹簧区别于普通裸弹簧，两端集成的安装端座可直接与雕刻机的运动部件、固定基座完成对接，无需额外配置安装卡座，简化了装配流程；簧体与端座的连接部位做了过渡圆角处理，避免应力集中导致的簧体端部断裂问题，有效提升部件的疲劳使用寿命。设计思路围绕雕刻机加工过程中的微幅缓冲需求展开，雕刻机在高速进给、刀具接触工件的瞬间会产生小幅振动，该弹簧可通过自身弹性形变吸收振动能量，保证刀具进给的稳定性，提升加工表面的光洁度，同时避免刚性碰撞对刀具、主轴造成的损伤，建模过程中对弹簧的自由长度、压缩极限行程都做了参数化关联，可根据不同型号雕刻机的安装空间快速调整参数生成适配版本，无需重新绘制基础特征。
