多电压输出DC电源模块防护外壳结构

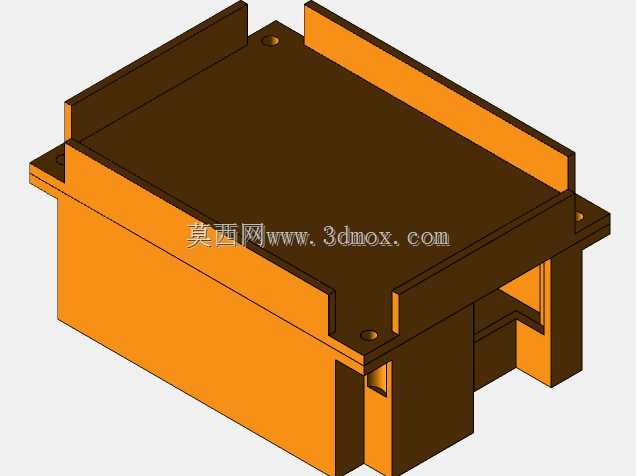

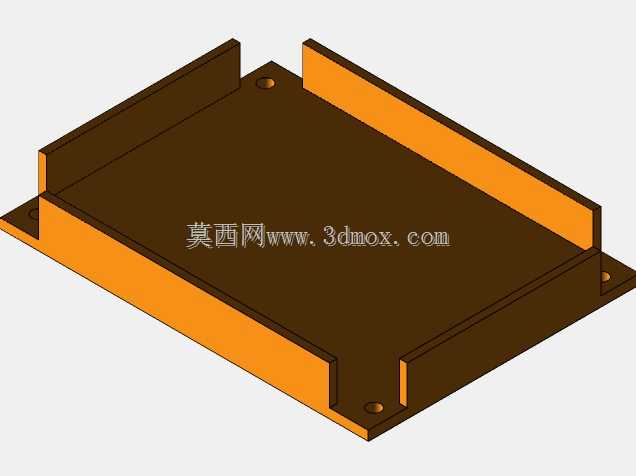

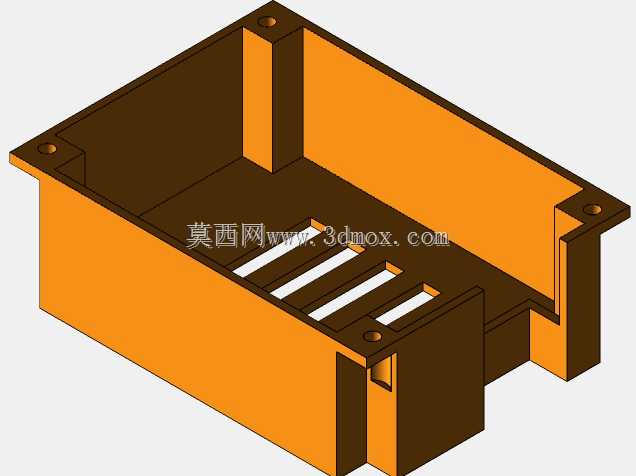

　　这款多电压DC电源模块外壳，主要面向工业控制板卡、小型传感节点、嵌入式设备的供电模块封装场景，日常在控制柜内部、设备侧装供电单元、桌面式测试工装供电模块中都能见到这类结构的应用。设计之初首先考虑的是不同电压输出模块的适配性，要同时兼容24V、12V、5V、3.3V四路输出的电源板安装，壳体内部预留了PCB板固定柱的位置，柱位间距匹配主流小功率DC电源模块的安装孔位，不需要额外做转接板就能直接固定板卡，减少装配环节的额外加工。外壳的侧壁预留了接线端子的让位缺口，输入端的AC进线口、四路输出的DC出线口都做了翻边处理，避免穿线时胶皮被钣金锐边割破，同时缺口位置的尺寸刚好适配常用的接线端子台，不会出现端子突出壳体或者间隙过大进灰的问题。

　　从安装边界来看，壳体整体采用紧凑化设计，长宽尺寸控制在常规DIN导轨安装附件的适配范围内，既可以通过背部的挂孔直接螺丝固定在设备内壁，也能加装导轨卡扣卡装在标准电气柜导轨上，安装高度预留了散热间隙，模块工作时产生的热量可以通过壳体上下的通风槽自然对流散出，不需要额外加装散热风扇就能满足小功率模块的温升要求。设计时特意将壳体的拼接结构做了卡扣式优化，上下盖配合时不需要额外打螺丝，靠侧边的卡扣就能实现紧密扣合，后期维护拆卸时只需要用平口螺丝刀轻撬卡扣位就能打开外壳，不会像传统螺丝固定的壳体那样出现滑牙、螺丝丢失的问题。外壳表面做了哑光导电氧化处理，既可以实现基础的电磁屏蔽效果，减少电源模块本身的纹波对外围敏感传感电路的干扰，

　　也能避免工业环境下的潮气、盐雾对壳体造成锈蚀，延长在车间复杂环境下的使用寿命。壳体的边角都做了R角倒钝处理，装配时不会划伤操作人员的手部，也不会刮伤相邻安装的线缆外皮，整体壁厚选用常规钣金加工的常用厚度，兼顾结构强度和轻量化要求，在满足防护要求的前提下尽可能控制整体重量，不会给安装点位带来额外的承重负担。
