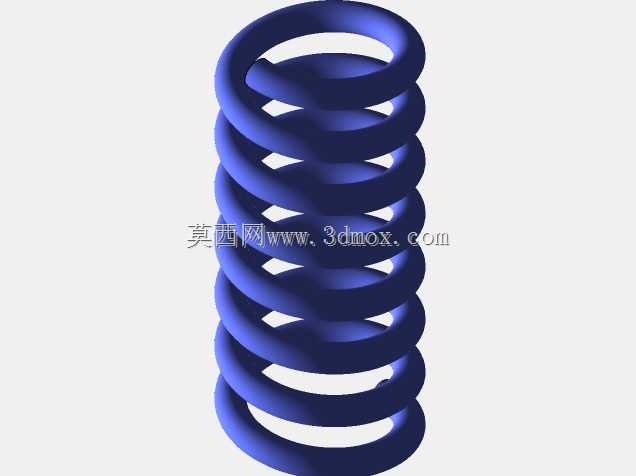

FFF型3D打印机热床配套压缩弹簧结构

　　在熔融沉积成型的桌面级3D打印设备中，热床调平是决定首层打印附着力、避免模型翘边移位的核心环节，这类压缩弹簧正是热床调平机构里的核心弹性支撑元件，安装在热床安装板与设备机架的调平螺丝之间，依靠自身弹性形变提供持续的预紧力，抵消热床反复加热冷却产生的形变应力，同时配合调平旋钮实现热床工作面与打印喷嘴间距的精细调节。从实际使用场景来看，这类弹簧需要长期在60-110摄氏度的热床工作温度区间内保持弹性稳定，不能因为持续受热出现应力松弛导致预紧力下降，否则会在长时间打印过程中出现热床移位、调平失效的问题，直接造成打印失败。设计这类弹簧的时候，首先要匹配桌面级3D打印机的安装空间边界，外径控制在6毫米，内径预留5毫米的穿丝空间，

　　刚好可以适配市面上绝大多数M4规格的调平螺丝，不会出现弹簧卡滞在螺丝杆上、伸缩不畅的问题；螺距设置为2毫米，总有效螺距累计长度15毫米，既保证了足够的伸缩行程，满足调平过程中0-5毫米的高度调节范围需求，又不会因为螺距过大导致弹簧侧向刚度不足，出现热床倾斜偏移的问题。弹簧两端的起始角设置为180度，也就是两端的支撑圈做并紧磨平处理，安装后两端的支撑面可以完全贴合热床安装板和机架的安装面，不会出现弹簧歪斜、局部受力不均的情况，避免调平后因为弹簧支撑点受力偏移导致热床平面度超差。从受力特性来看，这类弹簧的刚度经过匹配调校，当调平螺丝拧入深度变化时，弹簧提供的弹力变化平缓，不会出现稍微拧动旋钮弹力就骤变导致调平精度难以控制的问题，

　　操作人员可以很方便地通过调整四个角的弹簧压缩量，将整个热床工作面与喷嘴的间距控制在0.1-0.2毫米的合理区间，保证打印耗材挤出后可以均匀附着在热床表面。实际装配过程中，这类弹簧不需要额外的定位结构，直接套在调平螺丝上即可完成安装，更换维护也十分便捷，当弹簧经过长期使用出现弹性衰减时，直接拆下旧弹簧套入新件就能快速恢复调平机构的性能，不需要对设备其他结构做改动。同时这个尺寸规格的弹簧也可以通用于同安装尺寸的其他小型设备的弹性预紧场景，比如小型工装的压紧机构、电子设备的减震支撑结构，只要安装空间和弹力需求匹配都可以适用。
