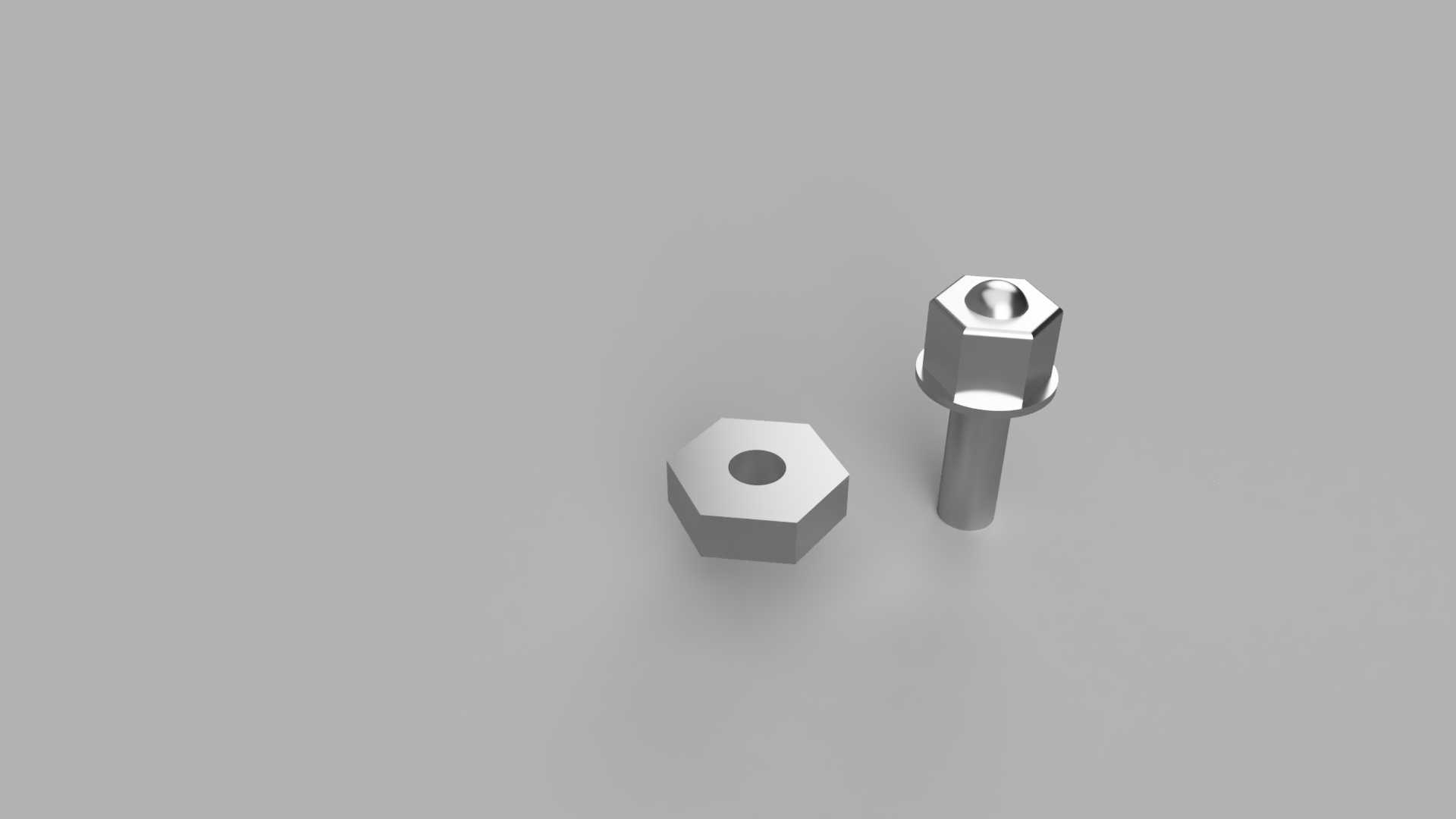

六角螺母与法兰面螺栓组合紧固结构

　　这套六角螺母与法兰面螺栓的组合结构，在各类机电设备、工装夹具、传感装置安装场景中有着极高的应用频次，是机械连接体系里最基础也最核心的紧固单元之一。从实际使用场景来看，这类带法兰面的螺栓搭配等规格六角螺母，常被用于传感器安装支架、小型仪表壳体拼接、低压电气柜内部元件固定等对连接稳定性有要求，同时需要分散接触面压应力的工位——法兰面的存在无需额外加装平垫圈，就能有效降低被连接件表面的压强，避免薄金属板、塑料壳体这类低刚度工件被压溃，也能在一定程度上抵消装配面的轻微不平整问题。

　　设计层面上，螺栓头部采用外六角带法兰的结构，六角对边尺寸符合常规手动扳手、套筒的通用规格，现场装配无需特殊工具即可完成拧紧作业，法兰盘的外径比螺栓杆部大出近一倍，接触面积的提升直接降低了接触面的单位压力，同时螺栓杆部与头部衔接处做了圆角过渡处理，避免应力集中导致的头部断裂风险。配套的六角螺母采用标准等厚设计，内螺纹与螺栓外螺纹的配合公差选用中等精度，既能保证手动旋合的顺畅度，也能控制螺纹副的配合间隙，避免受振动后出现松脱隐患，螺母的六角对边尺寸与螺栓头部保持一致，现场装配时无需更换扳手规格，能有效提升装配效率。

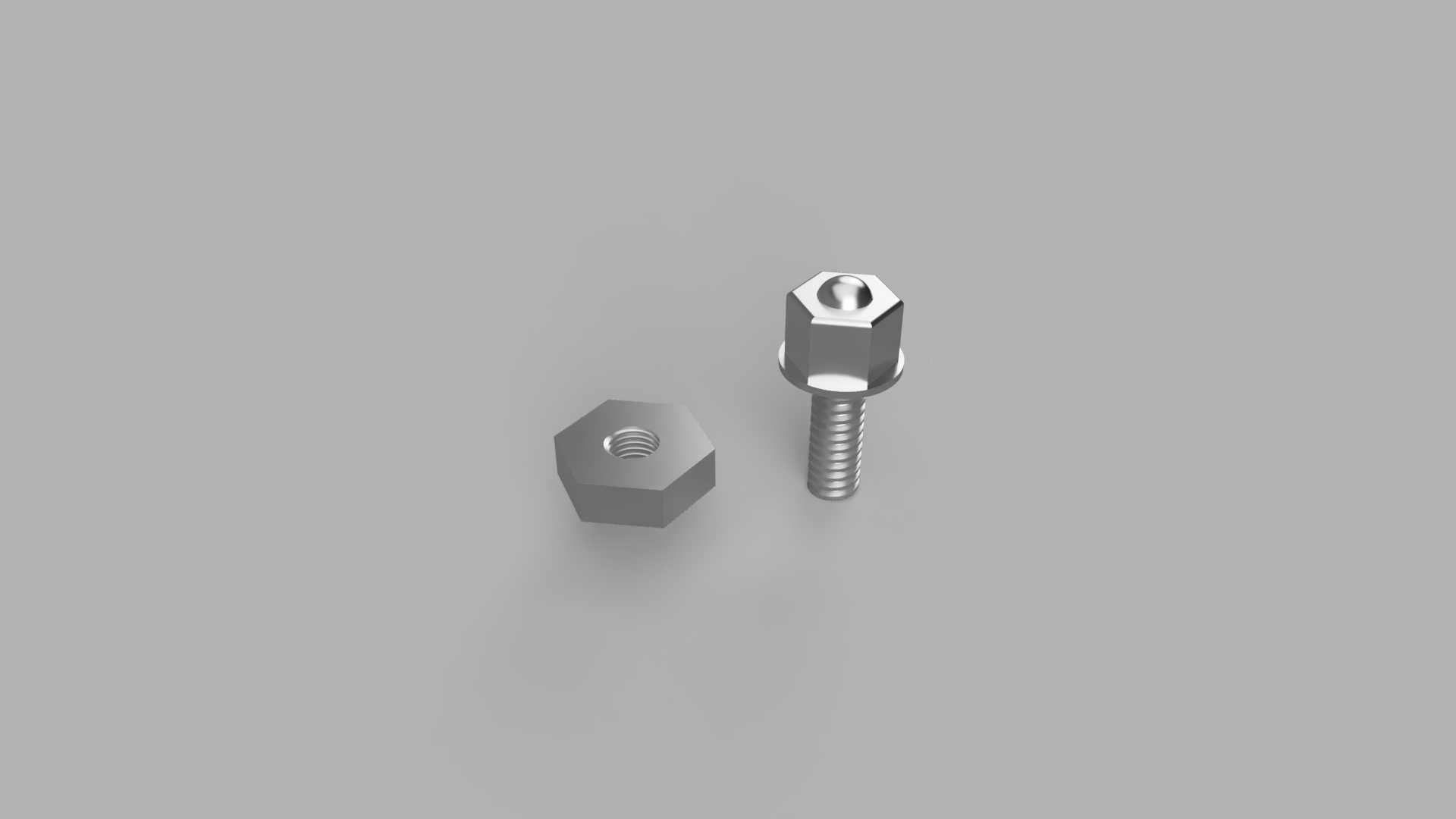

　　从安装边界来看，这套紧固件的螺栓杆部长度适配总厚度在杆长三分之二以内的叠层连接件，装配时需要保证螺栓轴线与被连接件表面垂直，最大偏角不宜超过3度，否则会导致螺纹副受力不均，降低连接可靠性。法兰面与被连接件接触的一侧做了浅网纹滚花处理，在拧紧过程中能产生微小的嵌合效果，进一步提升防松能力，适合有小幅振动的设备安装场景。建模过程中还原了螺纹的完整牙型结构，而非简化的装饰纹理，能直接用于装配干涉检查、拧紧力矩仿真等工程验证环节，螺母的端面与螺栓法兰面的平行度公差控制在合理范围内，保证装配后接触面能完全贴合，不会出现偏载问题。在传感装置安装场景中使用这类紧固件时，需要注意螺栓伸出螺母的长度控制在2到3个牙距，既保证螺纹啮合长度满足抗拉要求，也不会因为伸出过长干涉周边的传感元件走线。
