管壳式换热设备结构设计方案

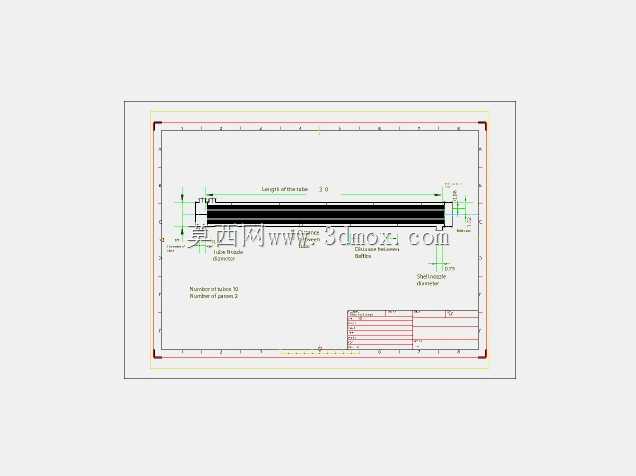

　　在化工、暖通、能源动力等工业场景的流体换热环节，管壳式结构是应用覆盖度极高的换热构型，本次呈现的结构方案围绕常规卧式管壳换热需求展开，适配低压工况下的液-液、汽-液热交换作业场景。从结构设计逻辑来看，该方案采用固定管板式的基础构型，壳程筒体为等径直筒结构，两端通过管板与管箱法兰连接，换热管束沿筒体轴向平行排布，两端与管板采用胀接加焊接的复合连接形式，既保证管束与管板的连接密封性能，也避免长期冷热交变工况下出现连接松脱泄漏的问题。管程侧设置单流程通道，流体从一端管箱进入后，沿全部换热管内部轴向流动，从另一端管箱流出，壳程侧未设置额外折流板，适配小流量、低阻力要求的换热工况，流体在壳程筒体内沿管束间空隙横向掠过换热管外壁，

　　完成与管程流体的热量传递。从安装边界与尺寸控制来看，筒体长度与换热管长度匹配，整体长径比控制在常规卧式换热器的合理区间，两端管箱的接口采用标准法兰连接形式，可直接对接同公称直径的工业管路，安装时无需额外制作异形转接件，设备底部预留鞍式支座的安装定位面，可直接固定在混凝土基础或钢制支架上，安装找平过程中可通过支座下方的调整垫片微调水平度，避免管束倾斜导致的流体偏流、换热效率下降问题。在功能特性层面，该结构的管板与筒体采用全焊透连接结构，壳程承压能力满足常规低压工业场景的使用要求，换热管选用等径光管，管壁厚度均匀，既保证传热效率，也预留了足够的腐蚀裕量，适配多数无强腐蚀的工业流体换热场景。设计过程中对管束的排布间距做了优化，

　　管间距控制在换热管外径的1.25倍，既保证壳程流体的流通截面积，避免流动阻力过大，也给管板的钻孔加工、管束组装留出足够操作空间，降低生产制造环节的加工难度。两端管箱的封头采用标准椭圆形封头，受力均匀，在承压工况下的应力分布更合理，减少局部应力集中导致的结构失效风险。针对日常运维需求，该结构的两端管箱可通过拆卸法兰螺栓实现整体拆除，无需移动整个筒体与外部连接管路，即可对换热管内壁进行冲洗、疏通作业，清理管程侧的结垢与杂质，降低长期使用后的换热效率衰减速率。壳程筒体上预留了排气与排液接口位置，设备启动时可通过顶部排气口排尽壳程内的积存空气，避免气阻影响流体流动，停机检修时可通过底部排液口排尽壳程内的残留介质，减少介质对筒体与管束的腐蚀。

　　整体结构没有冗余的复杂构件，所有零部件均采用工业常用标准型材与标准件，加工制造门槛低，备件替换便捷，适合中小规模换热工况的配套选型使用，结构建模过程中对所有配合面做了公差匹配，法兰密封面、管板密封面的平面度均按工业密封要求做了约束，组装后可满足常规工况的密封要求，不会出现介质串流、外漏等问题。
