气动压力气缸端盖结构设计方案

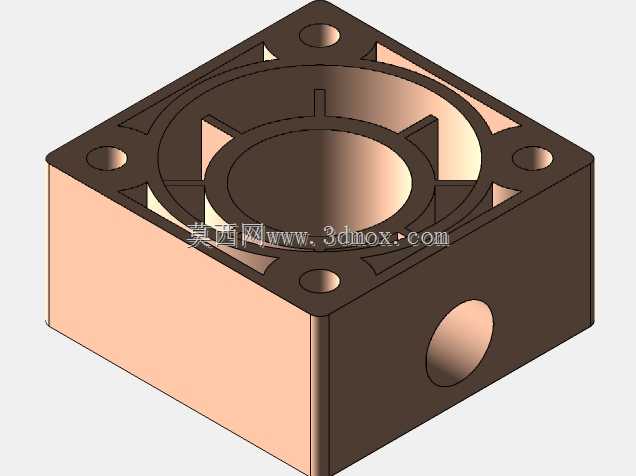

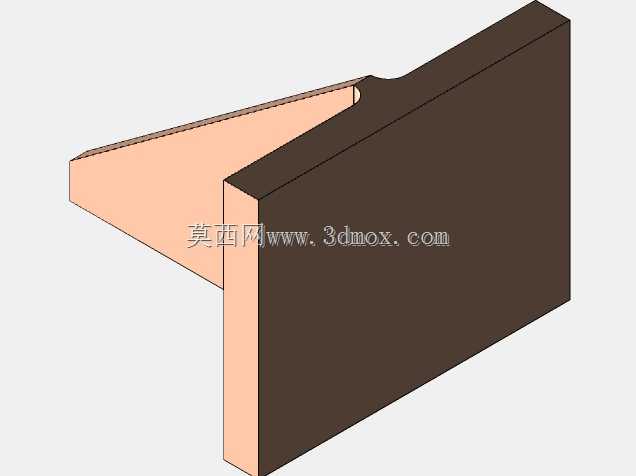

　　在气动执行元件的配套结构设计中，压力气缸盖作为气缸的核心承压端部件，直接决定了气缸腔体的密封可靠性、承压边界完整性以及整机运行的稳定性。这类端盖多用于中小行程的紧凑型气动压力缸，常见于自动化产线的压紧工位、工装夹具的夹紧单元、小型冲压执行机构的气动回路中，承担着封闭气缸腔体、容纳密封组件、提供安装定位基准的多重作用。从结构设计逻辑来看，该端盖采用了一体化的斜向加强筋布局，区别于传统平板式端盖的垂直加强筋结构，这种斜置的三角加强结构可以在不增加整体壁厚的前提下，将气缸腔体内的气压载荷均匀传导至安装结合面，避免端盖在长期交变气压作用下出现应力集中导致的变形或开裂。端盖的主体安装面为平整的矩形结合面，加工时需要保证平面度公差控制在0.

　　02mm以内，才能配合密封垫片实现腔体的静密封，防止压缩空气泄漏导致的气缸输出力不足。端盖侧面的斜向支撑结构同时兼顾了安装导向的作用，在气缸与外部执行机构对接时，该斜面可以作为初步定位的基准面，降低装配时的对位难度，减少安装过程中密封件被切损的概率。从安装边界来看，该端盖的腔体配合端设置了适配缸筒壁厚的止口结构，止口的配合公差选用H7/h6的间隙配合，既可以保证装配时的顺畅度，又能控制径向错位量在密封件的补偿范围内，避免密封件偏磨导致的寿命缩短。端盖的加强筋厚度从根部到端部采用渐变设计，根部厚度与主体壁厚保持1.2:1的比例，避免注塑或机加工过程中出现缩孔、应力残留等缺陷，端部厚度收窄至与筋高匹配的尺寸，

　　在保证结构强度的同时尽可能降低部件自重，减少气缸往复运动时的惯量负载。在实际工况适配中，该结构的端盖可以适配0.1-0.8MPa的常规气动系统工作压力，配合对应的O型圈或平垫片密封，能够满足大部分工业自动化场景的气动执行需求，不需要额外增加外部加强结构即可保证长期运行的结构稳定性。设计过程中还考虑了部件的加工工艺性，所有棱边均设置了R0.5的工艺倒角，既可以去除加工毛刺避免装配时划伤操作人员，也能减少应力集中点，提升部件的抗疲劳性能，适配批量机加工或压铸成型的生产工艺，降低单件的加工成本。
