覆盆子皮用阵列式紫铜散热结构

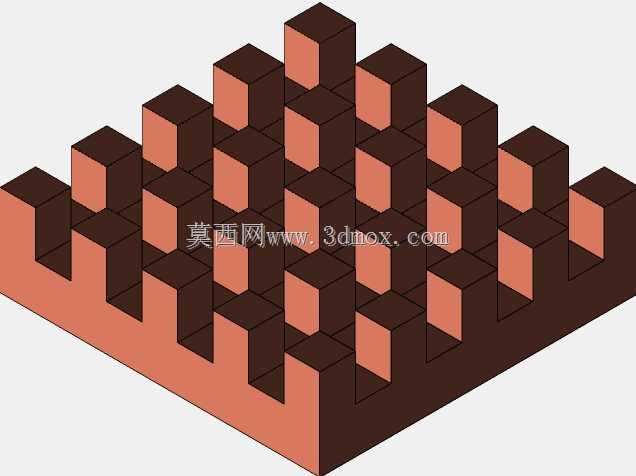

　　这款铜质散热结构专为覆盆子皮这类单板计算机设计，核心作用是将主控芯片、内存颗粒等工作时产生的热量快速导出并扩散到周边空气中，避免芯片因过热出现降频、运行不稳定甚至硬件损坏的问题，在嵌入式开发、小型工控终端、DIY迷你主机这类场景中应用十分普遍。从结构设计来看，整体采用等距阵列式立方柱鳍片布局，没有采用传统的平行直鳍片结构，这种错落的立方柱阵列可以让气流在鳍片间隙中形成更多紊流，不管是自然对流散热还是搭配小尺寸轴流风扇做主动散热，都能提升鳍片表面与空气的热交换效率，同时立方柱的结构刚性比薄型直鳍片更好，安装过程中不容易出现鳍片弯折变形的问题，也能避免鳍片变形后接触周边电子元件造成短路风险。散热结构的底座为平整实心铜板，

　　安装时底座平面直接贴合芯片表面，中间填充导热硅脂或者导热垫填补微观间隙，降低接触热阻，底座的厚度经过匹配设计，既可以快速将芯片局部的高热量横向扩散到整个鳍片阵列区域，也不会因为底座过厚增加整体重量，给PCB板带来额外的安装应力。安装边界方面，整体外轮廓尺寸完全匹配覆盆子皮的主控区域覆盖范围，不会遮挡周边的USB、HDMI、GPIO等接口，鳍片的高度控制在合理范围内，既保证了足够的散热表面积，也不会因为整体过高影响外壳装配，不管是开放式机架安装还是搭配定制迷你外壳都能适配。设计过程中需要重点考量鳍片的间距，间距过小容易积灰且空气流通阻力大，间距过大则会减少总散热面积，这款结构的鳍片间隙经过平衡设计，

　　在自然对流条件下也能让热空气顺利从间隙中上升排出，不需要额外高转速风扇就能满足常规负载下的散热需求，同时铜材质的高导热系数可以让热量快速从底座传递到每一个立方柱鳍片的顶端，避免出现局部热量堆积的问题。结构的边角都做了微小的倒角处理，没有尖锐的直角毛刺，安装操作时不会划伤操作人员的手部，也不会刮伤PCB板上的贴片元件，整体一体成型的结构没有额外的拼接缝隙，不存在接触热阻，长期使用也不会出现鳍片松动脱落的问题，可靠性更高。
