电动爬杆作业装置结构设计方案

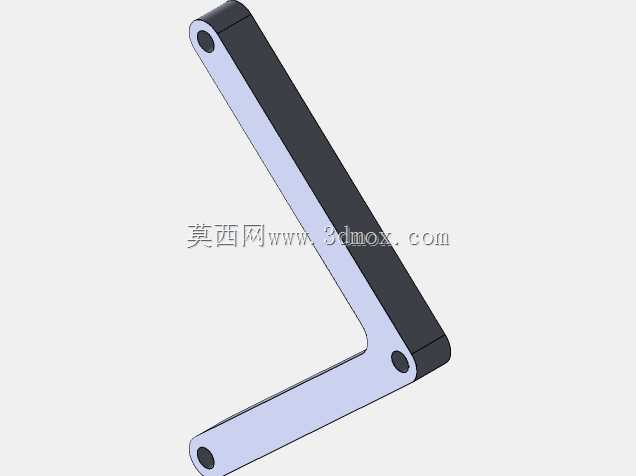

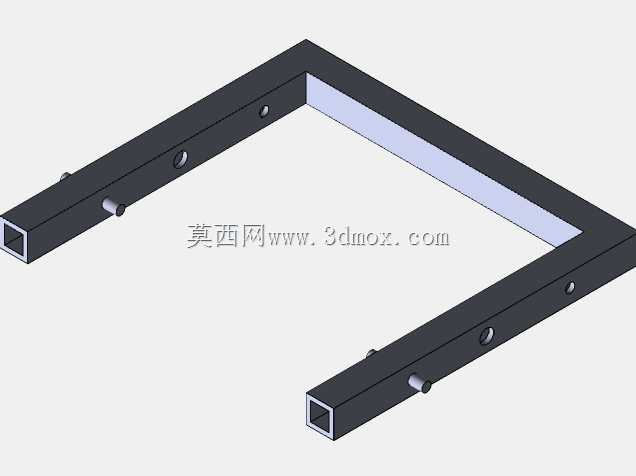

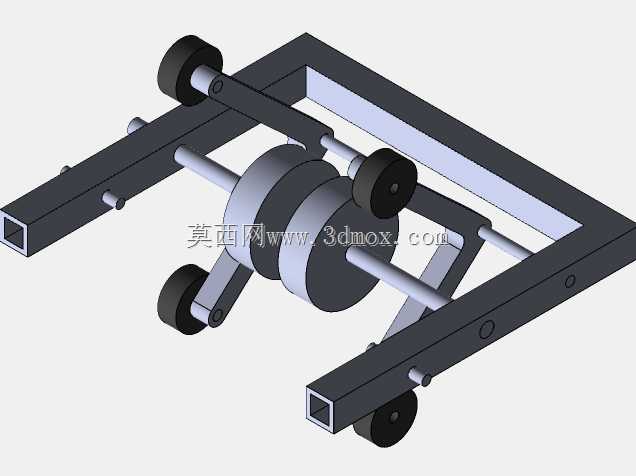

　　该装置主要面向杆面攀爬作业场景，可适配圆形截面杆件与扁平截面杆件的沿杆移动需求，替代人工攀爬完成杆上巡检、附着物安装、杆体检测等高空作业环节，降低高空作业人员的攀爬风险，提升杆上作业的移动效率。整体采用框架式方管焊接主体结构，主体框架选用标准矩形空心型钢搭建，在保证结构刚性的同时控制整体自重，框架的长宽尺寸控制在常规单人可搬运范围内，无需额外吊装设备即可完成现场转运与架设。驱动核心布置在框架中心位置，通过传动轴将动力输出至四周分布的夹持轮组，轮组采用摆臂式连接结构与主体框架相连，每个摆臂都预留了转动自由度，可根据接触杆面的外形自动调整摆臂角度，让橡胶材质的轮面始终与杆面保持足够的接触面积，避免攀爬过程中出现打滑、脱杆的问题。

　　四个轮组呈对称式分布在框架四周，当装置放置在待攀爬杆件上时，相对布置的轮组会从不同方向抱紧杆体，依靠轮面与杆面之间的摩擦力实现沿杆方向的移动，针对不同直径的圆形杆、不同厚度的扁平杆，摆臂结构可自适应调整张开角度，无需额外更换夹具配件即可完成适配。设计过程中优先考虑了装置的安装便捷性，整体框架预留了开口式安装位，现场作业时无需从杆件端部穿入，可直接从杆体侧面卡入就位，降低了现场架设的操作难度。轮组的轮面选用耐磨橡胶材质，既可以保证足够的摩擦系数，也能避免攀爬过程中对杆体表面的涂层、结构造成损伤。动力传递路径采用直连式传动轴设计，减少了中间传动环节的功率损耗，同时降低了后期维护的复杂度，所有转动副位置都预留了润滑注油点位，

　　可在不拆解主体结构的情况下完成日常保养作业。装置的上部框架预留了标准化安装孔位，可根据实际作业需求搭载检测探头、作业工具、小型喷涂设备等不同功能模块，拓展不同的作业用途。整体结构的重心经过配平设计，中心位置的驱动部件作为主要配重块，让装置攀爬过程中始终保持重心居中，避免出现偏载卡滞、侧翻脱杆的问题，轮组的摆臂转动范围设置了机械限位，防止摆臂过度张开导致夹持失效，在保证自适应能力的同时提升了作业过程的可靠性。
