标准互锁结构平面拼图基础模板

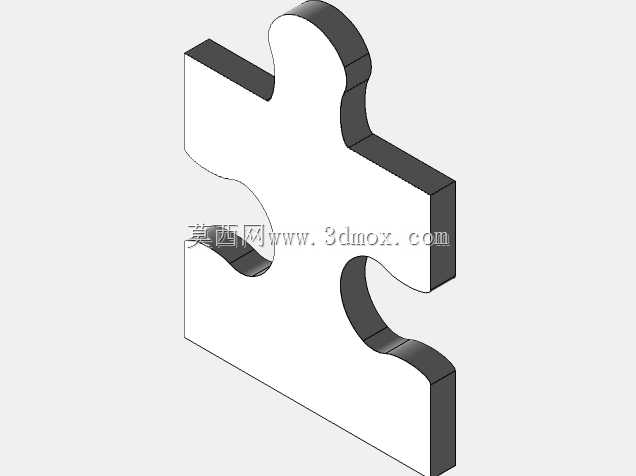

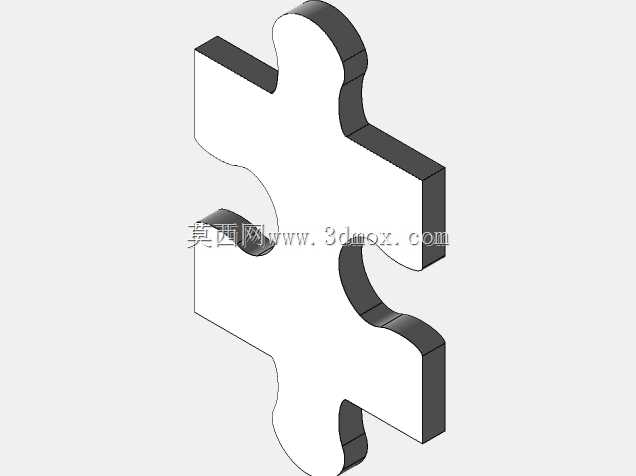

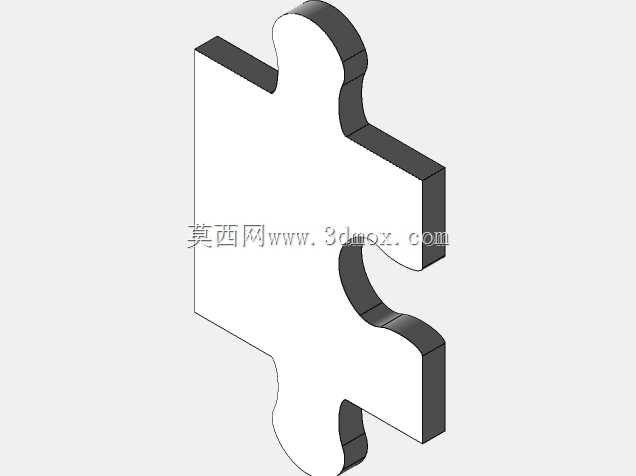

　　这套拼图构件采用经典的凹凸互锁拼接逻辑，单块拼片的凸榫与凹槽采用等半径圆弧过渡设计，相邻拼片装配后无明显拼接缝隙，拼接完成后整体平面度公差可控制在0.2mm以内，不会出现局部翘曲、松脱的问题。从实际应用场景来看，该结构模板可直接适配文创周边定制、儿童益智教具开发、展会互动装置制作等多个领域，设计师可直接在单块拼片的平面区域印刷定制图案、标识或教学内容，无需重新调整拼接咬合结构，大幅缩短定制类拼图产品的开发周期。

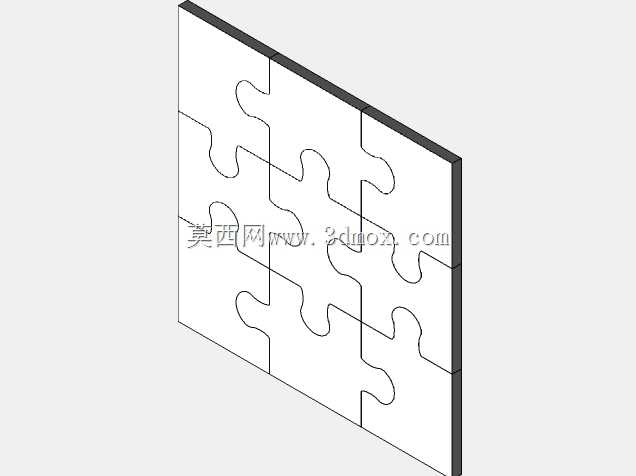

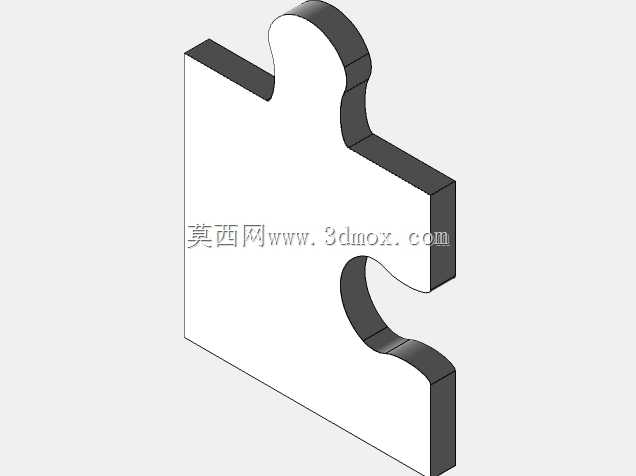

　　设计过程中优先考虑了拼接的容错性与拆装便利性，凸榫的侧边设置了1°的微小拔模斜度，既保证多块拼片拼接后具备足够的连接强度，不会因轻微拉扯就散架，又能让使用者无需借助工具就能轻松拆分拼片，不会出现拼片卡滞、拆卸时损坏边缘的问题。整套模板采用3×3的九宫格拼片布局，整体外轮廓为规整矩形，外边缘的拼片外侧为平直边，没有多余的凹凸结构，方便拼接完成后直接装入对应尺寸的相框或展示框，无需额外裁切修整。

　　从安装边界与尺寸适配角度来看，单块拼片的厚度统一设置为5mm，这个厚度既保证了拼片本身的结构刚性，拿取时不会轻易弯折变形，又不会因为过厚导致拼接后整体过于笨重，适配市面上绝大多数常规拼图的收纳盒、展示架尺寸。拼片的所有棱角位置都做了R0.5mm的圆角处理，没有尖锐的毛刺棱角，作为儿童教具使用时也不会划伤手部，符合日常接触类用品的安全设计要求。

　　在结构细节处理上，每一处凹凸咬合的配合面都做了均匀的间隙预留，考虑到不同加工工艺的精度误差，不管是采用亚克力激光切割、木板铣削加工还是塑料注塑成型，都能保证拼接的顺畅度，不会因为加工公差导致拼片过紧无法装配，或是过松容易脱落。模板的结构具备很强的扩展性，设计师可以在这个基础拼接逻辑上，向外扩展拼片数量，调整整体拼面的尺寸比例，也可以修改单块拼片的平面图案区域，适配不同主题的定制需求，不需要重新验证拼接结构的可靠性，能有效降低同类产品的结构设计重复工作量。
