无支撑3D打印铰接式夹持结构设计

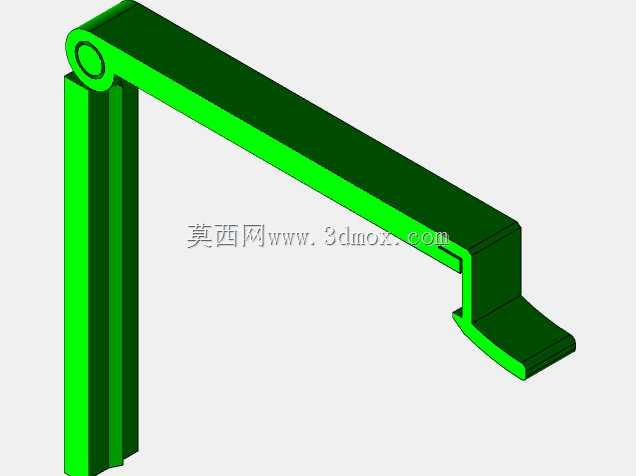

　　这款铰接式夹持结构，最初的设计出发点是适配小型工位的零散物料临时夹持需求，尤其是生产线上袋装辅料、轻质工件的快速固定场景，日常可用于电子装配工位的防静电袋临时夹持、包装工位的小包装袋口撑开固定，也可作为桌面工装的辅助压紧部件，替代传统的长尾夹、塑料夹在工业场景下的不足。结构采用单轴铰接的L型布局，铰接端做了加厚的卷边轴套设计，轴孔与转轴的配合间隙控制在0.2mm，既保证铰接转动的顺滑度，又避免间隙过大导致的夹持晃动，夹持端做了内收的弯钩压边，压边接触面做了15度的斜角过渡，和被夹持面接触时能形成均匀的线接触压力，不会像平面夹头那样因为接触面不平整出现压合缝隙。设计阶段特意针对FDM3D打印工艺做了全结构无支撑优化，

　　所有悬空面的倾斜角度都控制在45度以上，铰接轴套的内孔打印时无需添加支撑，打印完成后不需要做额外的支撑拆除、孔位修整工序，直接清理毛边即可投入使用，大幅降低了单件打印的后处理成本。安装边界上，铰接端的固定侧为竖直平面结构，可通过粘接、螺丝锁附的方式固定在工位挡板、设备机架侧面，固定侧的厚度为8mm，预留了两个M3的螺丝安装孔位，孔距为20mm，适配大多数小型工装的安装孔位标准，活动侧的夹臂长度为65mm，最大张开角度可达75度，可夹持的最大厚度为30mm，夹持力依靠夹臂自身的材料弹性提供，采用PLA材料打印时，可提供约5N的夹持力，足够固定重量在200g以内的袋装物料、薄型工件。夹臂的截面采用变厚度设计，

　　靠近铰接端的位置厚度为10mm，往夹持端逐渐过渡到5mm，既保证了铰接位置的结构强度，避免反复开合出现根部断裂，又让夹臂具备合适的弹性形变空间，不会因为刚度过大导致开合费力，也不会因为刚度不足出现夹持无力的情况。夹持端的弯钩长度为12mm，弯钩的内侧做了0.5mm的防滑纹路凸起，接触光滑包装袋面时能增加摩擦力，避免被夹持的物料滑落。整个结构没有额外的弹簧、销轴配件，打印完成后铰接位置可直接活动，属于一体化打印的功能部件，不需要后续装配工序，非常适合小批量快速制作、工位临时改造的场景使用，在小批量多品种的生产线上，可根据不同的夹持需求快速调整尺寸打印，不需要开模制作专用夹具，大幅缩短工装准备周期。
