传感器配套Y型镂空连接摆臂结构

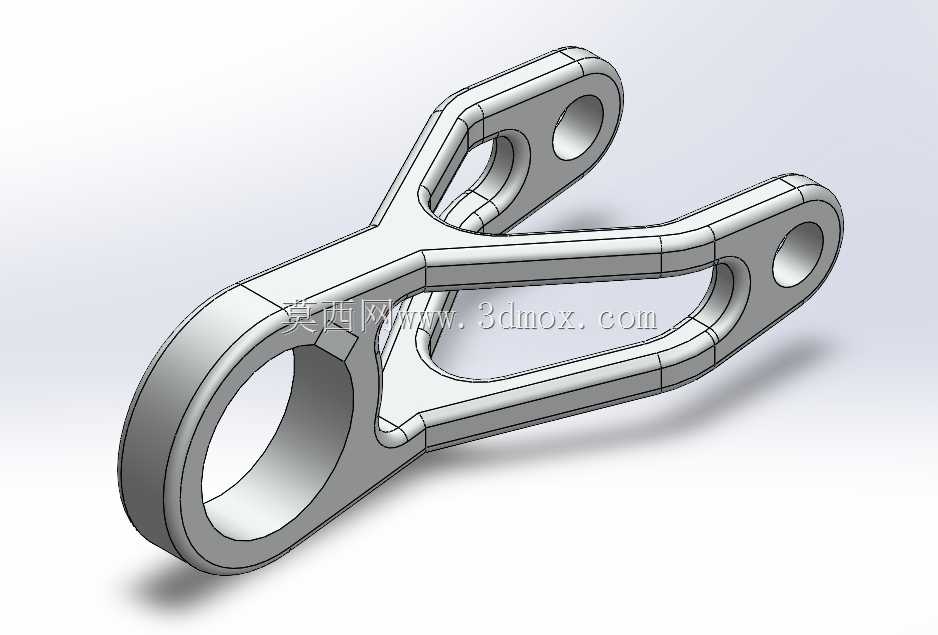

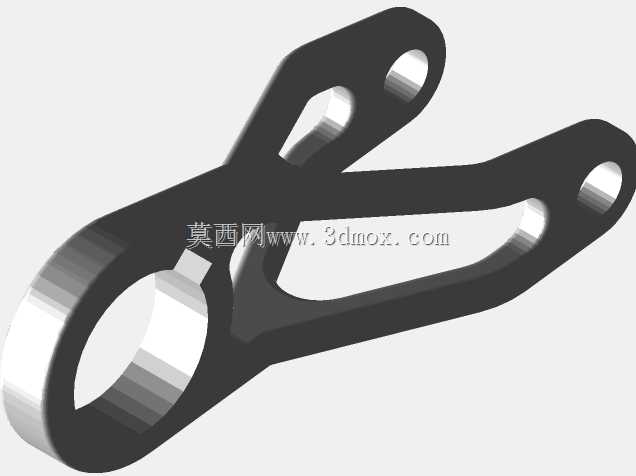

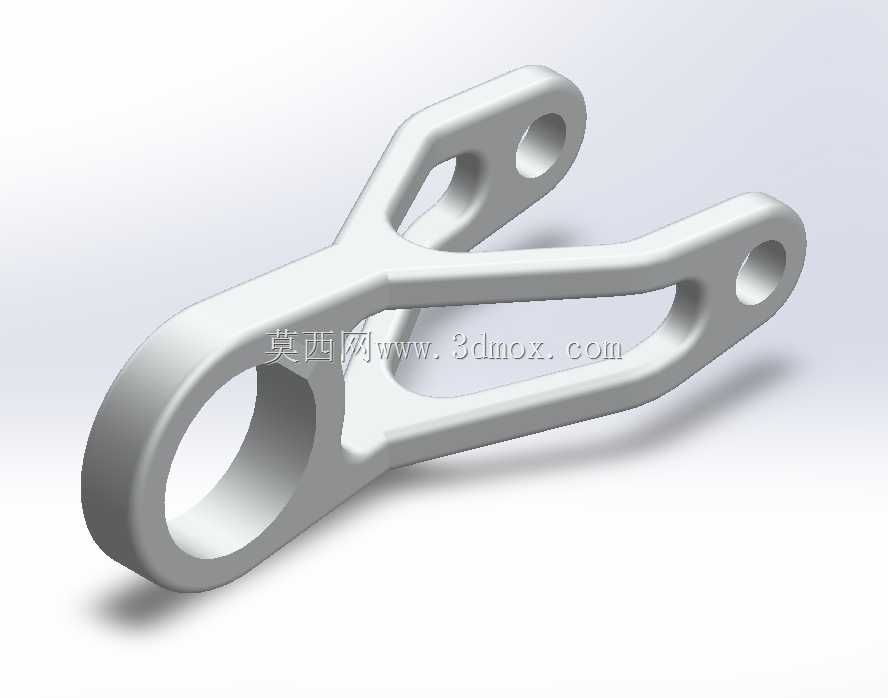

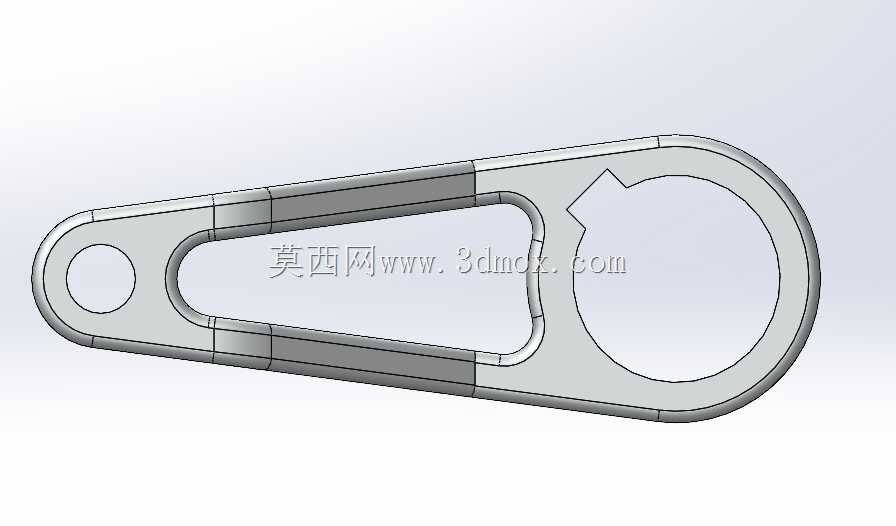

　　该摆臂属于传感器配套的铰接传动连接件，主要应用在工业检测工位的位置触发、位移反馈场景中，常见于自动化产线的工件到位检测、设备行程限位、角度传感联动机构里，作为传感端与执行端之间的力与位移传递构件，承担着把机械动作位移同步传递给传感器触发端的作用，避免传感器直接承受执行端的冲击载荷，延长传感元件的使用寿命。从结构设计来看，整体采用Y型分叉式布局，大端设置大直径铰接通孔，用于与设备固定基座的铰接轴配合，作为整个摆臂的旋转支点，孔位边缘做了加厚凸台处理，提升铰接位置的抗挤压、抗磨损性能，避免长期往复摆动出现孔位失圆、旷量增大的问题。两个分叉臂分别延伸出两个小直径安装孔位，其中一个孔位用于连接执行端的联动推杆或者拨块，

　　另一个孔位用于对接传感器的触发触头或者复位弹簧挂点，臂身采用大面积镂空减重设计，在保证整体结构刚度、满足摆动过程中抗扭抗弯强度要求的前提下，尽可能降低摆臂自身重量，减少摆动过程的惯性冲击，让传感器触发的动作响应更灵敏，同时也能减少材料消耗，降低零件加工的原料成本。在安装边界方面，大端铰接孔的孔径适配常规的M6-M8规格铰接销轴，两个小端安装孔的中心距根据常用传感器的触发行程做了匹配，摆臂整体摆动角度范围控制在0-35度区间内，不会出现运动干涉，臂身的厚度控制在8-12mm区间，既可以满足铝合金压铸或者粉末冶金一次成型的工艺要求，也适配钣金铣削加工的工艺路线，不同加工工艺下都能保证尺寸精度。设计过程中重点校核了铰接位置的接触应力，

　　以及臂身在最大触发推力下的形变挠度，确保长期往复摆动工况下，臂身不会出现塑性变形，铰接位置的旷量控制在传感器触发精度允许的范围内，不会因为结构形变导致传感信号触发延迟或者触发位置偏移。臂身的所有转角位置都做了圆角过渡处理，避免应力集中导致的疲劳断裂，同时表面做阳极氧化或者喷塑处理，适配工业车间多粉尘、少量油污的使用环境，提升零件的防锈抗腐蚀能力，不需要频繁维护更换。
