剖视结构展示简易喷气式燃气轮机

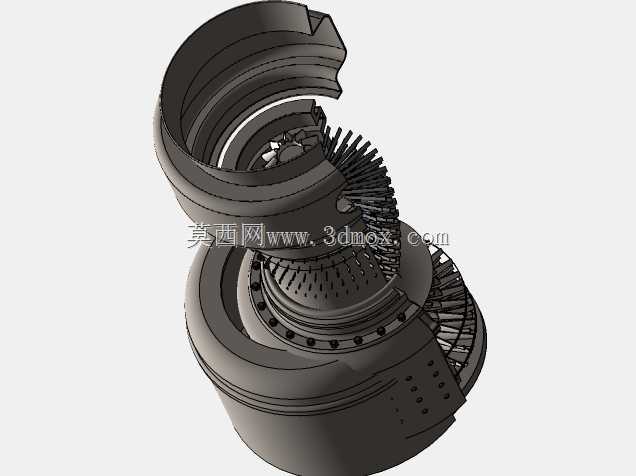

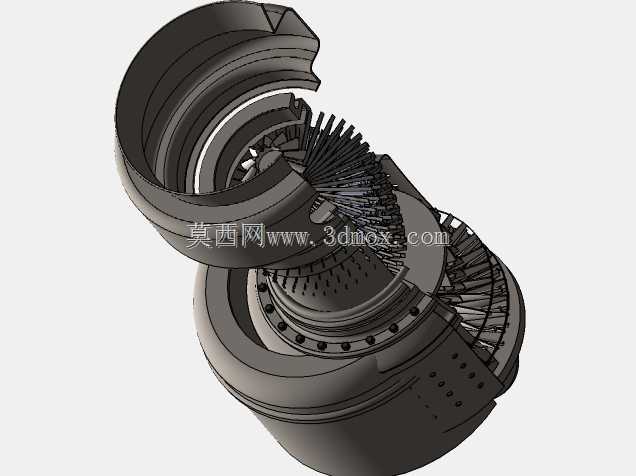

　　本次呈现的喷气式燃气轮机三维结构，采用半剖视的展示形式，将内部压气机级组、燃烧室、涡轮导向叶片与工作叶片的层级配合关系完整呈现，无需拆解装配体即可直观观测各核心部件的空间排布逻辑。从工程应用场景来看，这类小型简易燃气轮机可作为小型航空靶机动力源、分布式供能系统核心动力单元，也可用于高校热能动力专业的教学演示教具，帮助学习者理解布雷顿循环在实际设备中的落地结构。

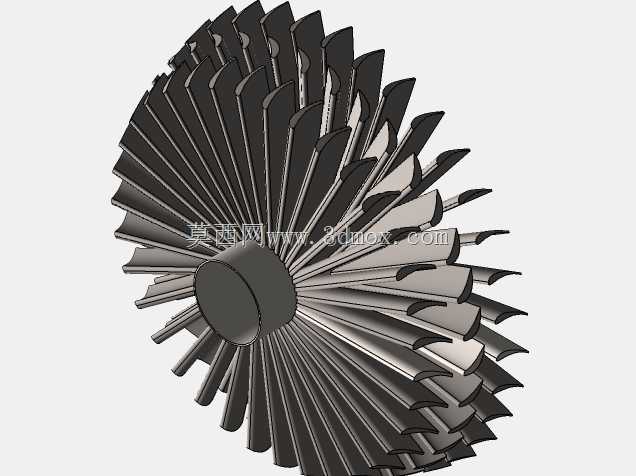

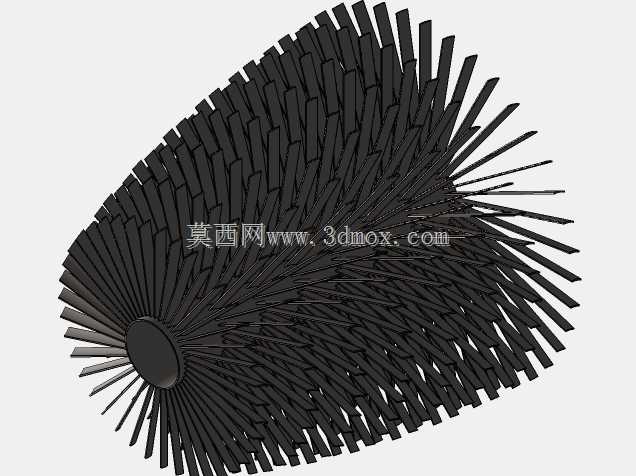

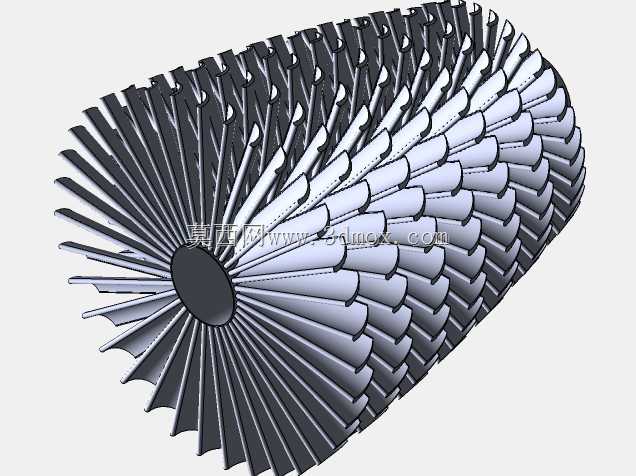

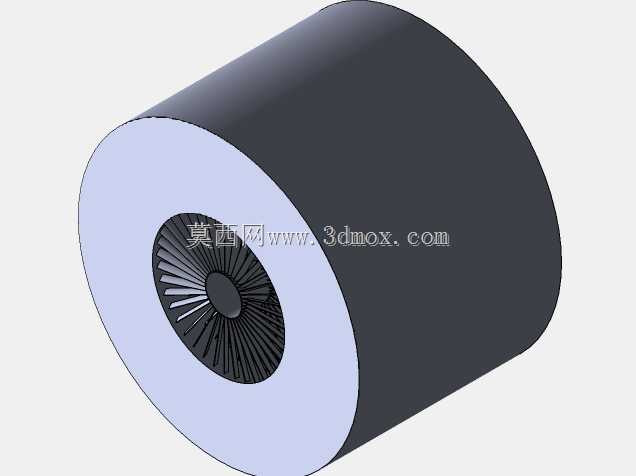

　　设计思路上，该模型优先还原了燃气轮机的核心流道走向：空气经前端压气机逐级压缩后进入环形燃烧室，与燃油混合燃烧产生的高温高压燃气，依次推动高压涡轮、低压涡轮做功，最终从尾喷口高速排出产生推力，各段流道的截面变化严格匹配气动设计的压比、流速要求，避免出现流道突扩突缩带来的能量损失。压气机部分采用轴流式叶片排布，每级叶片的安装角、叶型扭转角度都做了简化还原，既保证结构辨识度，也控制了整体建模的复杂度，适合作为原理验证阶段的结构参考。

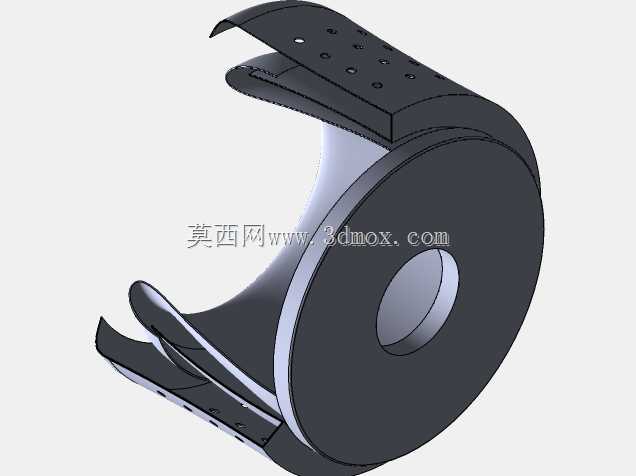

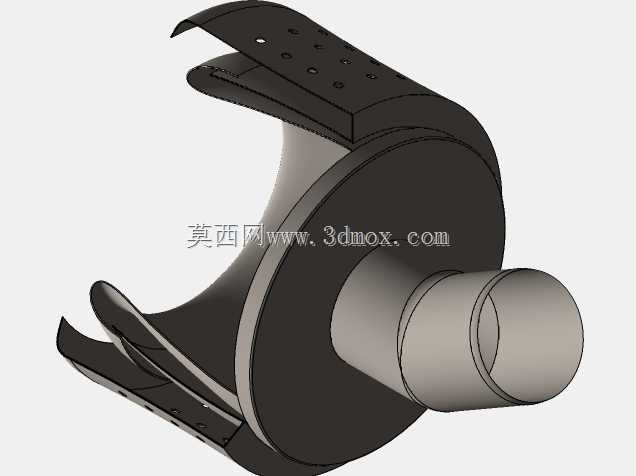

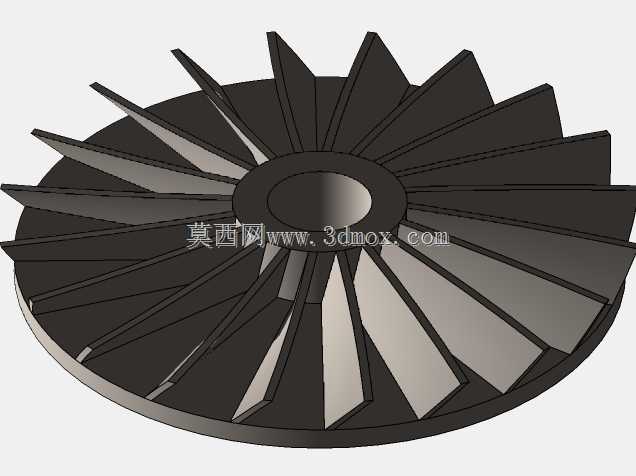

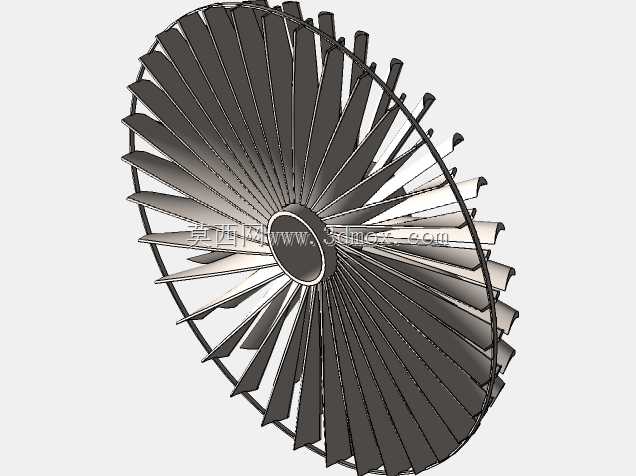

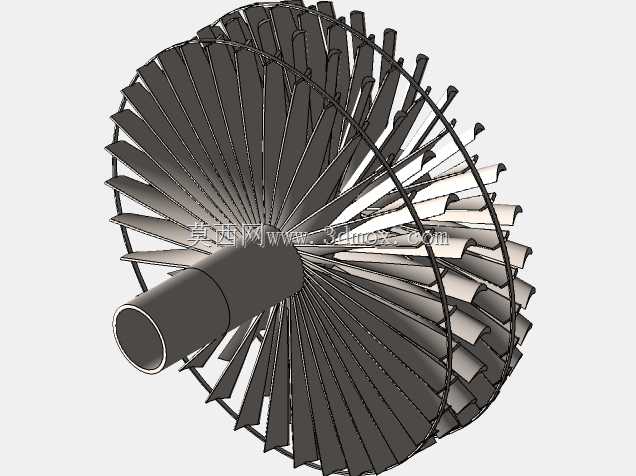

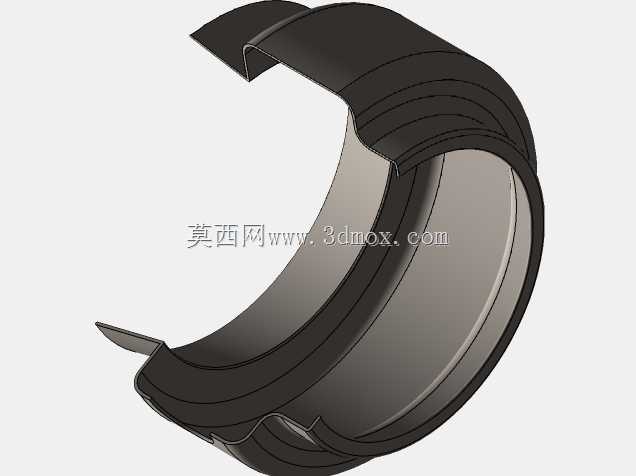

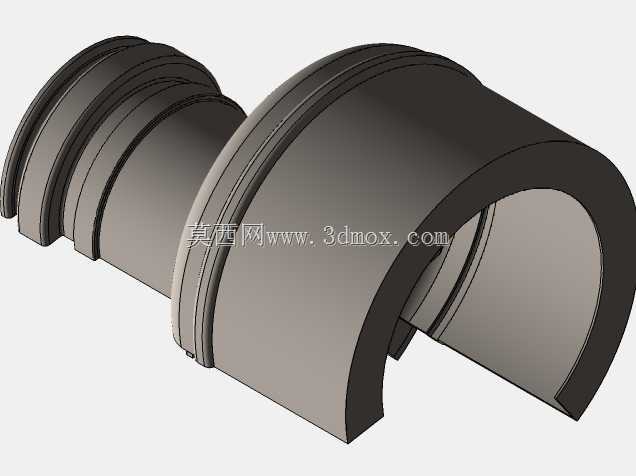

　　从安装边界来看，该模型还原了机匣外侧的安装法兰与螺栓孔位，机匣分段采用螺栓连接的结构形式，可满足实际装配中各段部件的检修、更换需求，外部安装接口的位置、孔径尺寸参考了同量级小型燃气轮机的通用安装规范，可直接适配标准支架的安装固定。燃烧室部分的喷油嘴、火焰筒结构做了等比例简化，火焰筒壁面的冷却气孔排布清晰可见，能够直观展示二次空气参与冷却、掺混的结构逻辑。涡轮段的叶片与轮盘采用榫槽连接的结构形式，还原了实际设备中叶片可单独更换的装配特性，轮盘外侧的密封结构、轴承支撑位也做了明确的结构表达，方便后续做装配干涉检查、运动仿真分析时直接调用。

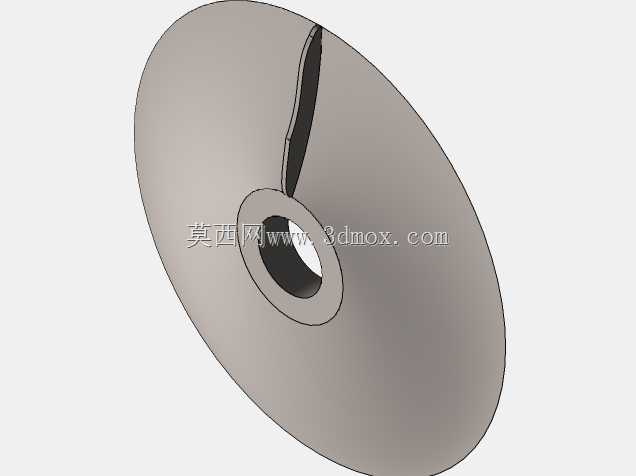

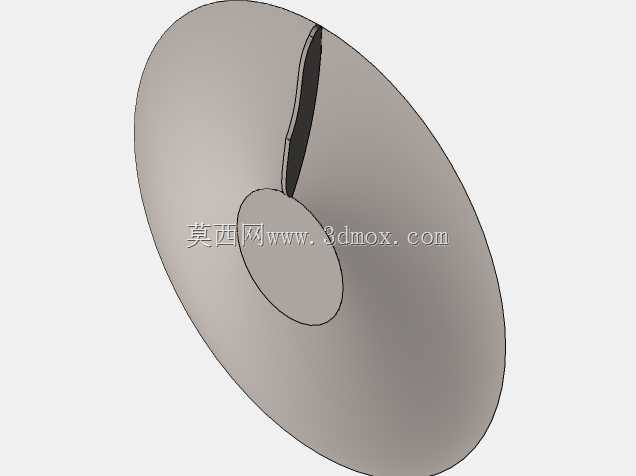

　　外形上整体为回转体结构，各段机匣的直径变化对应内部部件的尺寸需求，没有多余的外置附件结构，重点突出核心工作段的结构关系，对于需要快速搭建燃气轮机原理样机、做结构方案论证的设计人员来说，该模型可直接作为基础框架，根据实际工况需求调整压气机级数、涡轮叶片数量、燃烧室容积等参数，大幅缩短前期方案建模的周期。
