普通卧式车床结构三维数字建模

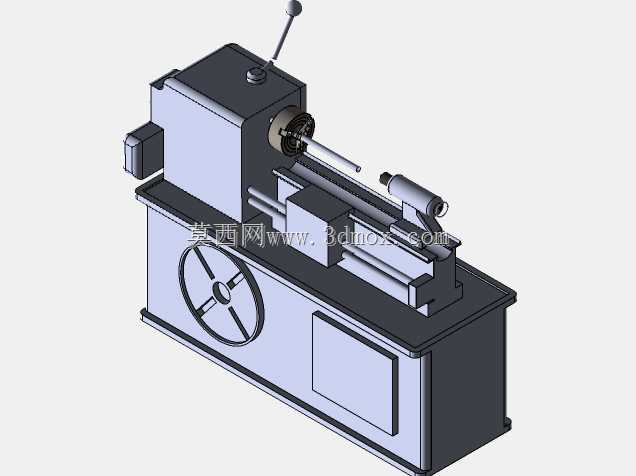

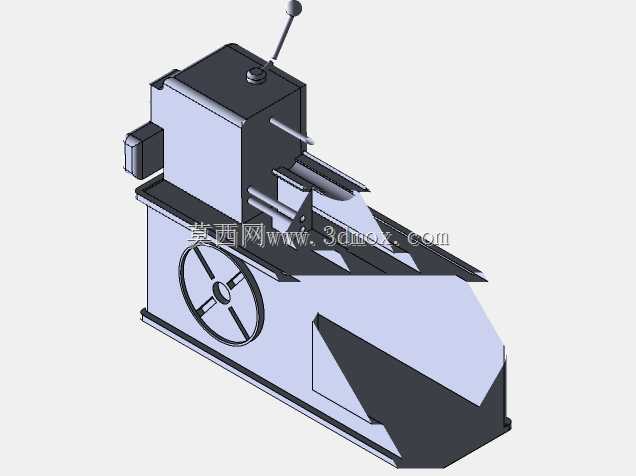

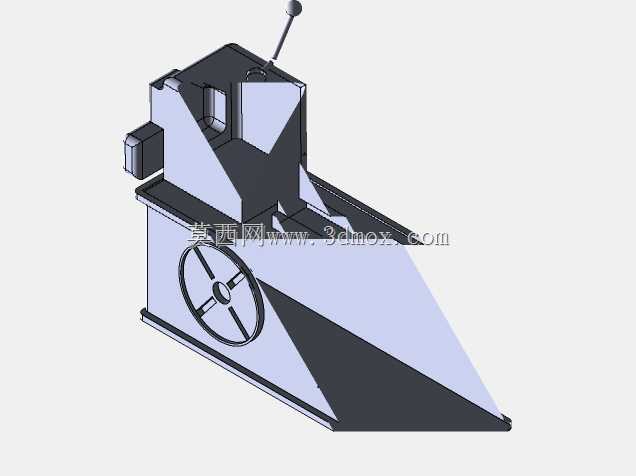

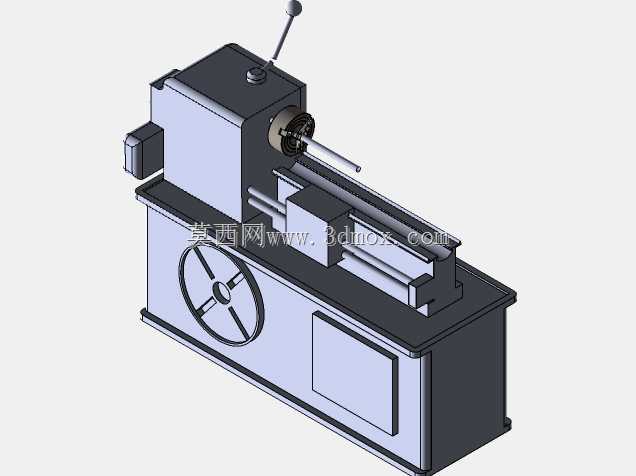

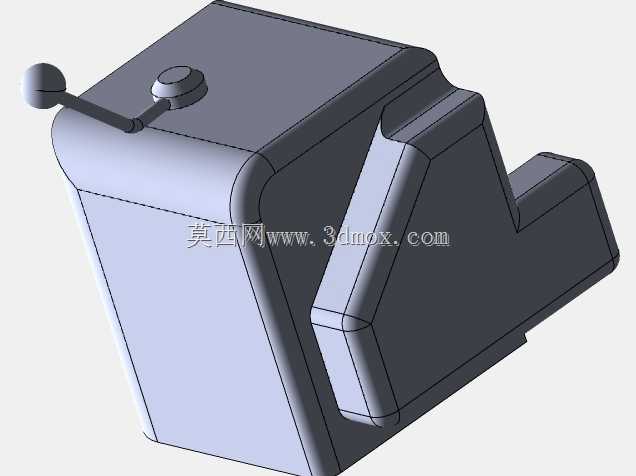

　　在机械加工车间的常规加工工位布局中，卧式车床始终承担着轴类、盘套类回转零件的核心切削加工任务，从单件小批量的工装配件修配，到中小批量的标准件粗精加工，这类设备的加工适配性覆盖了绝大多数回转面加工需求。本次建模还原的是车间通用款普通卧式车床的完整结构，建模过程中优先还原了设备各部件的实际装配关系与运动逻辑，没有做过度的外观美化，所有结构尺寸均参考车间在用同规格设备的实测安装边界设定，可直接用于车间布局仿真、加工流程模拟、设备结构教学等场景。从结构功能来看，模型完整还原了主轴箱、进给箱、溜板箱、刀架、尾座、床身、床腿几大核心组成部分，主轴箱部分还原了内部传动的外部安装接口，明确了主轴轴线到床身导轨面的中心高度，

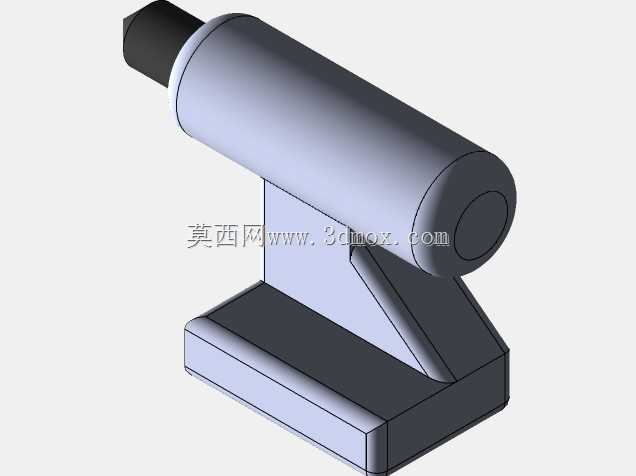

　　这一尺寸直接决定了设备可加工的最大工件回转直径，是车间选型、工位排布时的核心参考参数；床身部分的导轨结构做了精准还原，包括导轨的截面形式、刀架与导轨的配合安装面，这部分直接影响刀架纵向进给的运动精度，建模时特意保留了导轨的安装基准面特征，方便后续做运动仿真时添加运动副约束。尾座部分还原了套筒伸缩锁紧、尾座整体沿导轨移动锁紧的结构，实际加工中尾座不仅用于长轴类零件的顶尖装夹支撑，也可安装钻头、铰刀等孔加工刀具完成内孔加工，建模时明确了尾座套筒轴线与主轴轴线的同轴度设计基准，还原了尾座偏移调整的结构余量，可用于锥面加工工艺的仿真演示。刀架部分还原了四方刀架的转位定位结构，明确了刀具安装的基面位置与装夹尺寸范围，可配合刀具模型完成换刀、

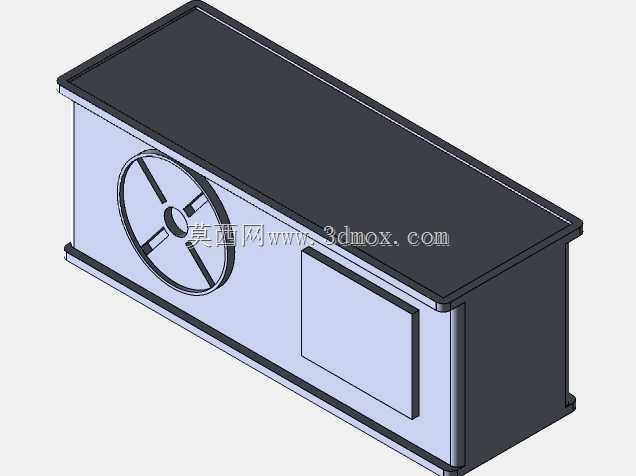

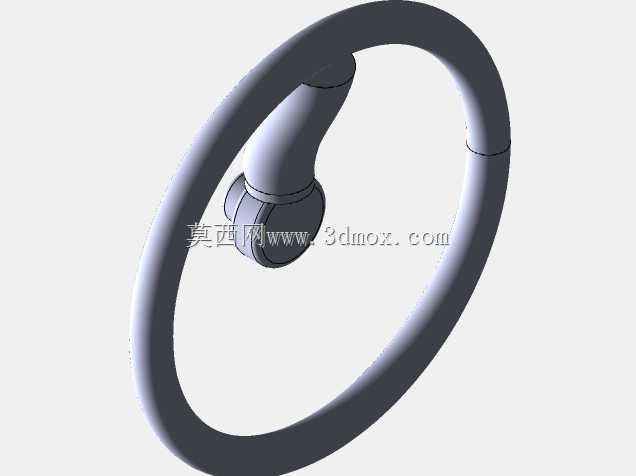

　　走刀的加工动作模拟；进给系统的光杠、丝杠结构均按实际装配位置还原，明确了丝杠与开合螺母的配合位置，可用于演示螺纹加工的进给传动逻辑。在安装边界方面，模型还原了床腿底部的安装地脚位置与整体占地轮廓，包括设备操作侧的预留操作空间参考、设备后侧与墙面的管线排布预留距离，可直接用于新建机加工车间的工位布局三维仿真，避免后期设备进场时出现空间干涉、操作距离不足的问题。建模过程中对各部件的装配层级做了清晰划分，所有运动部件均保留了独立的运动自由度，添加配合约束后即可实现主轴回转、刀架纵横进给、尾座套筒伸缩、手轮操作等真实设备的动作模拟，既可以作为职业院校机械加工专业的结构教学演示模型，也可以作为机加工艺仿真、数字孪生车间搭建的基础设备模型使用，对于刚接触机床结构的设计人员来说，也可以通过拆解模型各部件的装配关系，理解普通车床的传动逻辑与结构设计思路，掌握通用金属切削设备的设计基准设定原则。
