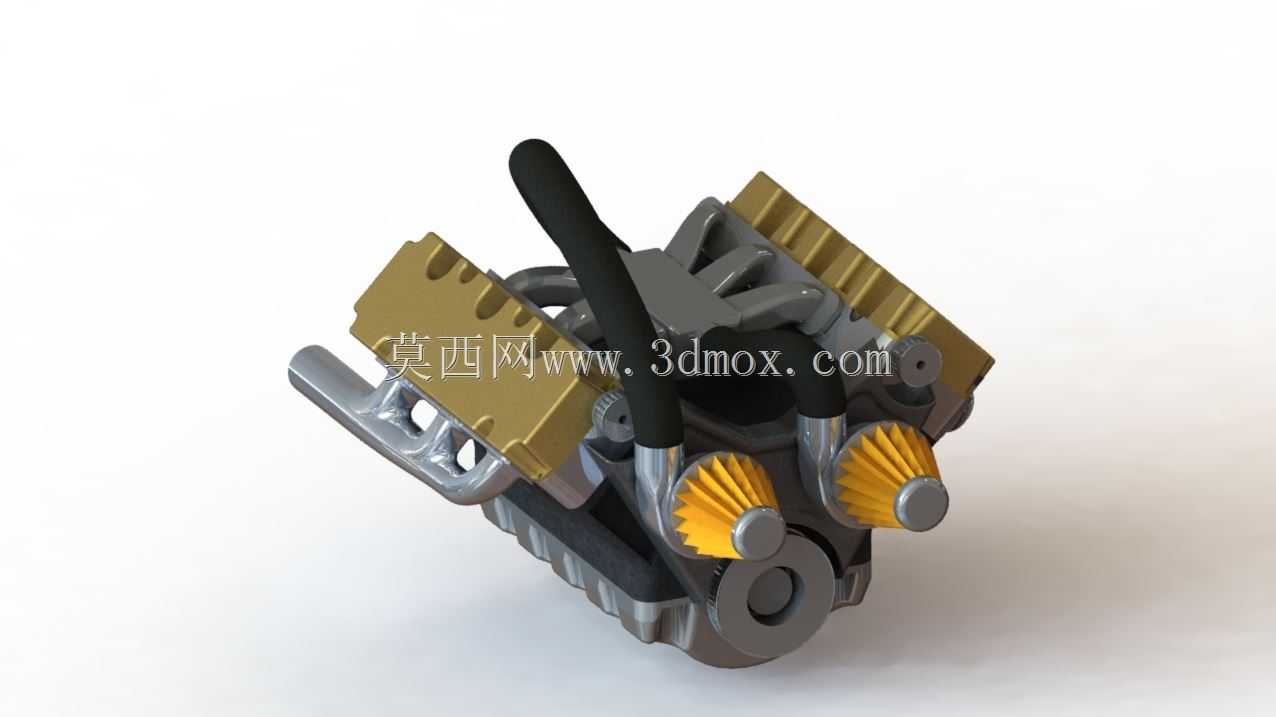

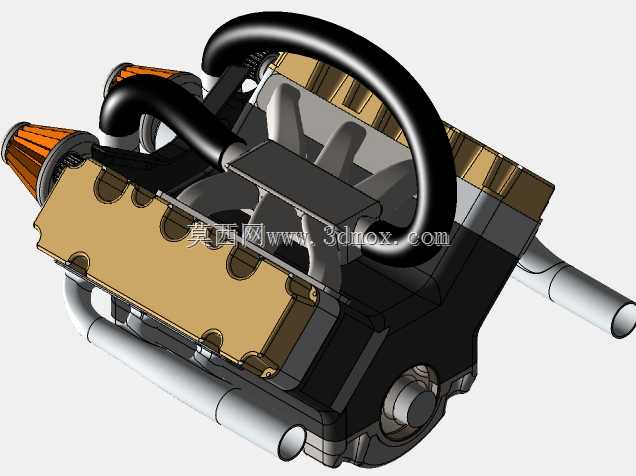

六缸汽油发动机结构展示三维数模

　　在乘用车辆、轻型商用车辆的动力配套场景中，六缸汽油发动机始终是兼顾动力输出平顺性与功率储备的核心选型，这类动力单元常被搭载于中高端轿车、硬派越野车型以及小型高性能作业车辆上，能够在高转速工况下保持稳定的扭矩输出，同时相比同功率等级的八缸机型拥有更紧凑的布局空间，适配更多车型的前舱安装边界。从结构设计逻辑来看，这款六缸汽油发动机的数模完整还原了V型布局的核心特征，两侧气缸呈夹角排布，有效缩短了整机的轴向长度，降低了动力单元在整车前舱内的纵向安装空间需求，同时对置的活塞运动结构能够抵消大部分往复惯性力，从根源上减少运行过程中的振动传递，提升动力输出的平顺性。数模中清晰呈现了进排气通路的布局走向，集成式的进气歧管贴合缸盖侧面布置，

　　预留了与节气门体、进气谐振腔的安装对接法兰，排气侧的管路走向避开了发动机悬置的安装点位，同时为三元催化转化器、氧传感器的装配预留了足够的操作空间，避免后期整车装配时出现管路干涉问题。发动机前端的附件驱动轮系结构在数模中也有完整体现，发电机、空调压缩机、冷却水泵的安装点位均按照实际装配关系排布，轮系的包角设计符合皮带传动的受力要求，能够保证附件在全转速区间内的传动效率，同时预留了张紧轮的调节空间，方便后期维护时的皮带张紧度调整。从安装边界来看，数模还原了缸体两侧的发动机悬置安装凸台位置，凸台的螺纹孔规格、安装面平面度都按照实际加工要求呈现，能够直接对接整车悬置系统的匹配设计，油底壳的下部轮廓做了收窄处理，避免与车辆前副车架、

　　转向拉杆在极限跳动工况下发生运动干涉，缸盖上部的气门室盖做了扁平化设计，为引擎盖内的隔音隔热层预留了足够的安全间隙。在功能特性上，这款六缸机型的点火系统、燃油喷射系统的安装点位都在数模中做了准确还原，火花塞的安装孔深度、喷油器的安装角度都符合缸内直喷机型的设计要求，能够保证燃油雾化效果与点火效率，冷却系统的水道走向在缸体、缸盖内部形成完整的循环通路，进水口与出水口的法兰位置适配常规车型的冷却管路布局，不需要额外做转接结构即可对接整车冷却循环系统。对于结构设计从业者而言，这款数模能够直观呈现V型六缸汽油发动机的层级装配关系，从缸体、缸盖的核心基体结构，到活塞、连杆、曲轴的运动组件，再到外部附件、管路的排布逻辑，都可以作为动力总成匹配设计、整车前舱布局校核的参考依据，也能为内燃机相关的教学演示、结构原理展示提供精准的三维载体，帮助从业者理清多缸发动机的受力传递路径、附件驱动逻辑以及整车安装匹配的核心设计要点。
