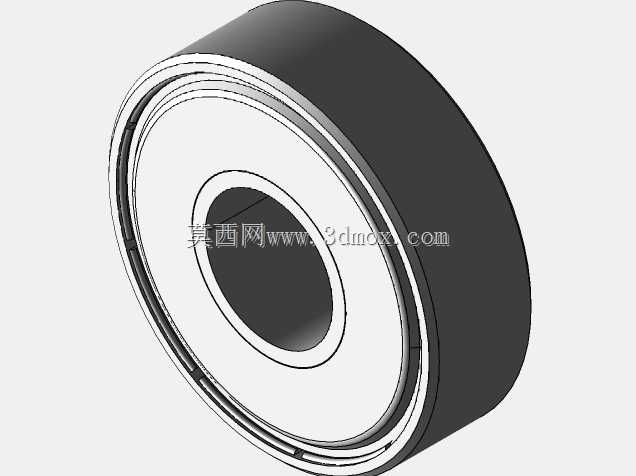

6000ZZ双面密封深沟球轴承外观结构

　　在轻工输送线、小型电机输出端、家用电动工具传动位这类对径向空间要求严苛的装配场景里，6000系列深沟球轴承的出镜率一直居高不下，这款带双面防尘盖的zz结构款，更是常规工况下的首选配套件。做整机装配的结构工程师都清楚，这类微型深沟球轴承的核心作用是支撑旋转轴系，把轴运转过程中的摩擦系数降到最低，同时约束轴的径向窜动，保证传动端的回转精度稳定在设计允许范围内。从设计逻辑上看，这款模型还原的是轴承的外观装配网格，没有做内部滚动体、保持架的细节拆分，刚好适配整机总装阶段的装配干涉检查需求——毕竟做设备整体布局时，不需要把每个标准件的内部结构都做全剖，只要能准确卡准安装位的边界尺寸，就能快速完成轴系、轴承座、端盖之间的位置匹配。

　　6000轴承属于深沟球轴承里的微型尺寸段，内孔适配10mm直径的光轴，外径26mm，整套轴承的厚度为8mm，双面的金属防尘盖和外圈端面齐平，安装时不需要额外预留防尘盖的避让空间，轴承座的孔位只要按照标准外径做H7级公差配合，轴端按照内孔做k6级过渡配合，就能保证运转时不会出现内圈跑轴、外圈滑座的问题。实际选型时要注意，这款带zz密封的结构，主要适配干燥、少粉尘的常规车间工况，防尘盖可以阻挡外部的金属碎屑、浮尘进入轴承滚道，延长内部润滑脂的使用寿命，不需要频繁拆解补脂；如果是潮湿或者有腐蚀性介质的工况，就需要替换成带橡胶接触式密封的2RS结构，不能直接混用。做三维装配时，这个外观模型可以直接调用到轴系组件里，和轴肩、轴承端盖、

　　孔用挡圈这些配套零件做配合校验，不需要额外调整外形轮廓，因为完全按照实物的外观尺寸做了等比例还原，端面上的型号刻印细节也做了保留，做装配示意图或者渲染出图时，能直观区分不同型号的轴承，避免装配时出现零件错装的问题。很多刚入行的结构设计人员容易在轴承安装位上出错，要么是轴肩高度做的超过了轴承内圈的拆卸高度，导致后期维护时没法用拉马拆卸轴承，要么是轴承座的挡边高度超过了外圈的密封盖位置，运转时摩擦密封盖产生异响，调用这个外观模型做装配检查时，可以直接对照模型的内圈、外圈厚度尺寸，核对轴肩和座孔挡边的设计高度，提前规避这类加工装配阶段才会暴露的问题。另外这类微型轴承在手动回转机构、小型传送带辊筒端部、3D打印机传动轮轴位也有大量应用，因为径向承载能力足够应对轻载传动场景，同时自身转动阻力小，不需要复杂的润滑维护，装配时只要压装到位，就能保证长期稳定运转，不会出现卡滞、窜动的问题。
