Nema17步进电机高精度三维结构设计

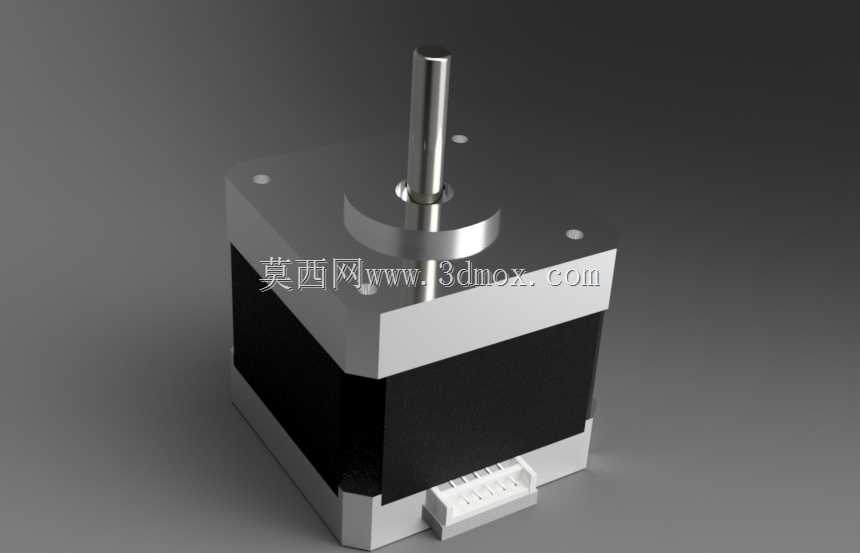

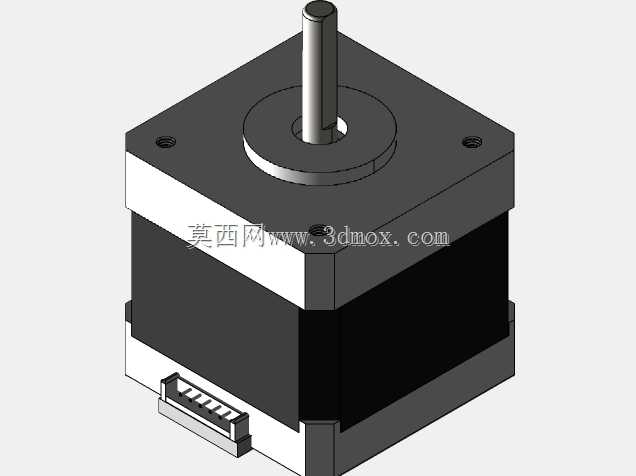

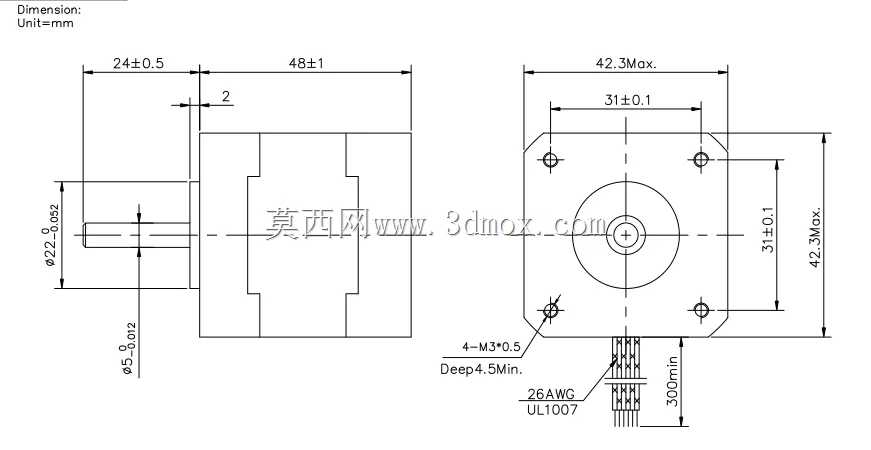

　　在桌面级3D打印机、小型数控雕刻机、实验室自动化取样平台、桌面机械臂这类对安装空间有严格限制的轻载自动化设备中，Nema17规格步进电机是应用占比极高的驱动执行元件，这类应用场景普遍要求驱动部件具备规整的安装基准、可控的轴向尺寸，同时能在开环控制下提供稳定的低速扭矩输出，避免丢步导致的传动误差。这款步进电机的三维结构设计完全围绕实际装机需求展开，建模过程中优先还原了安装配合面的公差基准，前端盖的输出轴台阶、四个角的安装通孔位置严格遵循Nema17标准的安装尺寸规范，确保模型导入装配环境后，可直接与对应规格的电机支架、同步轮、联轴器完成配合校验，无需反复调整安装孔位的相对位置。从结构细节来看，模型完整还原了定子外壳的方形轮廓、

　　后端的接线插座结构、输出轴的D型切削面，这些细节并非单纯的外观还原：输出轴的D型平面是与传动件锁紧的关键配合面，建模时保留了该特征的准确尺寸，可直接用于校验紧定螺钉的锁紧位置是否存在干涉；后端的接插件结构还原了常见的PH2.0规格接线座外形，能帮助布线设计人员提前确认线束弯折空间，避免装机时出现线束与周边结构件挤压的问题。设计过程中没有做多余的外观简化，机身中部的定子段与前后端盖的台阶分界、端盖上的固定沉孔都做了准确还原，这些结构特征在做设备整体布局时非常关键——比如很多小型设备的电机安装位会预留刚好容纳电机本体的凹槽，台阶位置的尺寸偏差会直接导致电机无法完全装入安装位，沉孔深度的还原也能帮助设计人员确认安装螺丝的长度选型，

　　避免螺丝过长顶入电机内部造成定子损伤。从安装边界来看，这款电机的方形安装面尺寸适配绝大多数轻载自动化设备的标准安装位，输出轴的伸出长度符合通用配套件的适配范围，既不会因为轴伸过短导致同步轮无法固定到位，也不会因为轴伸过长占用过多的传动侧空间。在做整机结构校验时，可直接将该模型导入装配体，模拟电机运行时的周边安全间隙，确认输出轴连接的传动部件在全行程内不会与电机端盖发生摩擦，同时也能提前核算电机尾部接线座的预留空间，方便后续走线槽的布局设计。对于结构设计人员来说，这类标准化驱动部件的准确三维模型，能大幅减少前期选型校验的时间，不用反复对照二维样本测量尺寸，直接通过装配干涉检查就能确认该型号电机是否适配当前设计的设备结构，避免选型失误导致的加工返工。
