低成本矩形铝管拼接高刚性立方框架结构

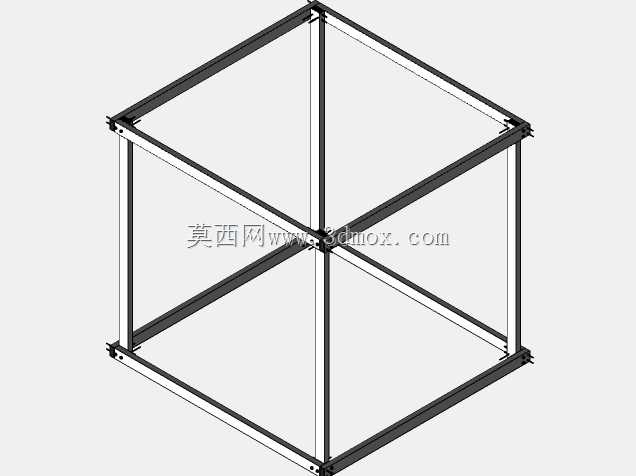

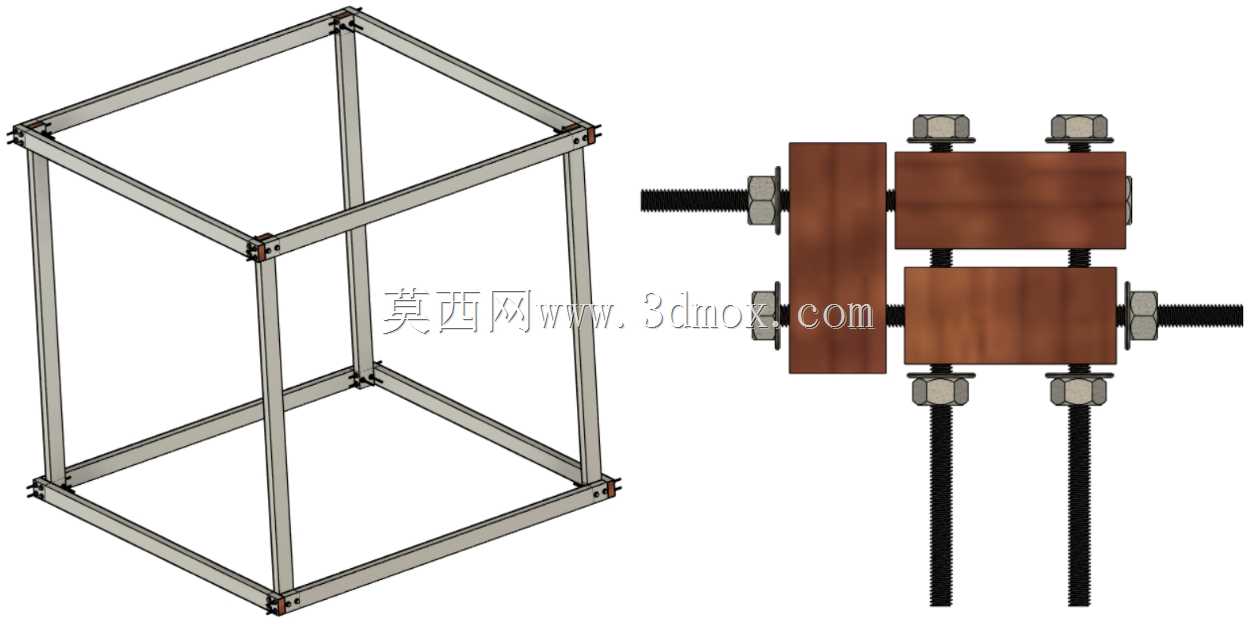

　　在非标自动化设备搭建、小型试验台架制作、传感器安装支架布设的场景中，支撑框架的选型往往需要在刚性、成本、加工难度三者间做平衡。常规工业铝型材虽然配套连接件齐全、组装便捷，但对于小批量、非标准化的立方框架需求而言，型材本身的采购成本、配套角件与螺栓的成本占比偏高，若框架仅需承担中等载荷、无频繁拆装需求，采用标准矩形铝管制作框架是更具性价比的选择。这款矩形铝管立方框架的设计核心，就是摒弃专用铝型材的配套连接体系，采用普通矩形铝管作为主材，通过端部熔合结合螺栓锁紧的连接方式，实现高刚性的立方支撑结构。从结构细节来看，框架的每根杆件均采用等截面矩形铝管，杆件端部做适配性裁切后，在相邻杆件的连接节点处，采用贯穿螺栓配合锁紧块的方式实现预紧，

　　同时在接缝处做熔合处理，消除节点处的装配间隙，避免框架受载后出现节点松动、整体形变的问题。不同于铝型材框架依赖角件的受力传递模式，这种连接方式让杆件之间的力传递更直接，整体抗扭、抗侧弯性能更优，在同等截面尺寸下，框架整体刚性优于采用角件连接的普通铝型材框架。在安装边界上，框架的杆件截面尺寸可根据实际载荷需求灵活选型，节点处的螺栓长度可适配不同壁厚的铝管，无需开模定制专用连接件，仅需常规的切割、钻孔设备即可完成加工，适合小批量定制化的台架制作需求。实际应用中，这类框架可作为小型检测设备的主体支撑、传感器组的安装载体、小型物料周转的承载架，也可作为教学演示用的力学试验台架。设计过程中，需要重点控制杆件端部的裁切精度，

　　保证相邻杆件拼接时的垂直度，避免因裁切角度偏差导致框架组装后出现应力集中；节点处的锁紧块需要与铝管内壁做适配，保证螺栓锁紧时力能均匀分布在铝管管壁，避免局部压溃；熔合处理时需要控制热输入量，避免铝管受热出现形变，影响框架的整体尺寸精度。相较于采用方钢焊接的框架，铝管材质的自重更轻，搬运与调整更便捷，且无需做表面防锈处理，在实验室、洁净车间等对防腐有要求的场景中适用性更强；相较于专用铝型材框架，整体材料成本可降低四成以上，且无需囤积不同规格的配套连接件，加工灵活性更高。框架的整体外形尺寸可根据实际使用需求灵活调整，杆件长度可按需裁切，节点连接结构可适配不同长宽高比例的矩形框架，无需改动核心连接逻辑，能覆盖多数中小型支撑台架的使用需求。
