星型五缸径向活塞动力结构

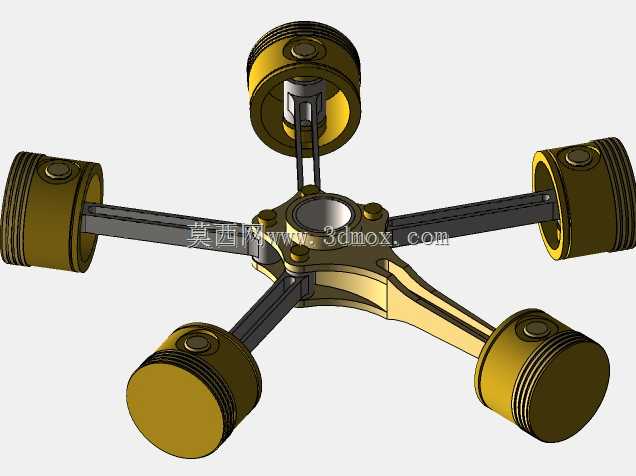

　　这类五缸径向布局的动力结构，最早在航空活塞动力领域得到大规模应用，凭借紧凑的轴向尺寸、优秀的风冷散热效率，在早期轻型飞机、小型通航设备上长期作为核心动力单元使用，后续也逐步衍生到小型特种作业设备、教学演示教具、复古动力改装场景中。从结构设计逻辑来看，五个活塞组件沿中心曲柄轴呈圆周等角度均匀分布，每根连杆都铰接在中心曲柄销上，这种布局能让各缸的往复惯性力在径向形成自平衡，大幅降低整机运转时的振动量级，不需要额外加装复杂的平衡轴结构就能实现平稳运转，相比直列多缸结构，整体轴向长度能缩短40%以上，非常适合对安装轴向空间有严格限制的动力场景。设计过程中首先要确认的是曲柄的偏心距参数，这一尺寸直接决定活塞的行程长度，

　　结合缸径参数就能确定单缸排量，进而核算整机的输出功率与扭矩区间；连杆的长度需要兼顾活塞侧压力与结构紧凑性，过长的连杆会增大整机径向尺寸，过短则会提升活塞对缸壁的侧向作用力，加剧缸套磨损，因此设计时通常会把连杆长度与曲柄偏心距的比值控制在3.2到4之间，平衡性能与尺寸的矛盾。活塞部分采用了带多道环槽的结构设计，分别对应气环与油环的安装位置，保证缸内密封性能的同时，能合理刮除缸壁多余润滑油，减少机油窜入燃烧室的概率；缸体与中心曲轴箱的连接法兰采用了对称分布的紧固点位，保证装配时各缸的同轴度误差控制在允许范围内，避免运转过程中出现活塞偏磨、卡滞的问题。从安装边界来看，这类径向结构的安装基准通常设置在中心曲轴箱的后端法兰面，

　　法兰上预留的定位止口与螺栓孔需要匹配配套设备的安装接口，输出轴端的连接尺寸要匹配后续传动系统的输入要求，比如带轮、联轴器的安装位需要预留足够的键槽与锁紧结构，保证动力传递的可靠性。实际应用中，这类结构的风冷特性优势明显，每个缸体都能直接接触迎面气流，不需要设计复杂的水冷管路、散热水箱与冷却液循环系统，整体结构重量更轻，维护难度更低，在小型应急动力单元、野外作业便携设备上也有一定的应用空间；同时由于其独特的星型外观，也常被用于机械原理教学演示模型，帮助学习者直观理解曲柄连杆机构的运动逻辑、多缸动力的做功顺序与动力输出特性。建模过程中需要重点验证各运动部件的干涉情况，尤其是连杆在曲柄回转过程中与相邻缸体、相邻连杆之间的最小间隙，要保证在全行程运转状态下，各运动件之间保留足够的安全间隙，避免出现运动干涉导致结构卡滞；活塞销与连杆小头、活塞销座的配合间隙也要在建模时提前预留，匹配实际加工的公差要求，保证装配后运动灵活无卡滞。
